PRODUCATOR: VACUUBRAND - GERMANIA


POMPE PENTRU VID DE PANA LA 7 MBAR
=====================================
- MODELE: MZ 1C, MZ 2C NT, MZ 2C NT VARIO

SISTEME DE VID CU RECUPERAREA SOLVENTULUI
===========================================
-MODELE: MZ 2C NT + 2AK, MZ 2C NT + AK + EK, MZ 2C NT + AK + M + D

UNITATI DE POMPARE CHIMICE, CU RECUPERARE SOLVENT SI CONTROL VID
==================================================================
-MODELE: PC 101 NT, PC 510 NT, PC 500 LAN NT, PC 3002 VARIO,

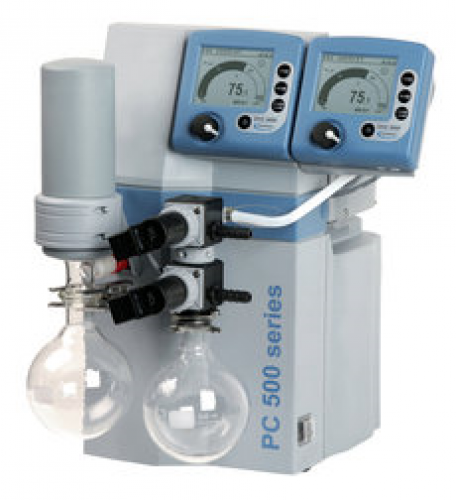

UNITATI DE POMPARE CHIMICE, CU DOUA CANALE
============================================
- MODELE: MZ 2C NT + AK SYNCHRO + EK, PC 511 NT, PC 520 NT




POMPE PENTRU VID DE PANA LA 7 MBAR
=====================================
- MODELE: MZ 1C, MZ 2C NT, MZ 2C NT VARIO

Model: MZ 1C

Caracteristici generale:

Aceste pompe de vid sunt solutia excelenta pentru pomparea in continuu a gazelor corozive cat si a vaporilor. Constructia cu doua trepte va da un avantaj mare asupra vitezei de compare cat si asupra vidului final atins. Toate partile majore ce intra in contact cu mediul pompat sunt confectionate din fluoroplastic rezistent. Pompa MZ 1 C este echipata cu o supapa gaz balast pentru utilizare in continuu si pentru cresterea capacitatii de pompare a vaporilor condensabili.
Un sistem de reglare manual a vidului cu supapa pentru ajustarea vitezei de pompare cat si vidului final este de asemenea disponibil ca accesoriu.
Performante:

• O rezistenta chimica foarte buna si o tolerant superioara la vapori
• Convenabil si usor de utilizat
• Vid optimizat chiar si cu gaz balast pentru purjare in continuu
• Vibratii foarte mici in timpul utilizarii si operare silentioasa
• Motor lipsit de intretinere si membrane cu vaiat lunga de utilizare

Caracteristici tehnice:

Caracteristica tehnica	Unitate de masura	MZ 1 C
Numar capete / trepte		2/2
Viteza maxima de pompare la 50/60 Hz	m3/h	0.75/0.9
Viteza maxima de pompare la 50/60 Hz	cfm	0.4 / 0.5
Vid final (abs.)	Mbar/torr	12/9
Vid final (abs.) cu gaz balast	Mabr/torr	20/15
Domeniu temperatura ambianta (utilizare)	0C	10-40
Domeniu temperatura ambianta (stocare)	0C	-10-60
Presiune maxima (abs.)	bar	1.1
Conexiuni intrare	duza furtun DN 10 mm
Conexiuni iesire	Duza furtun DN 10 mm
Putere motor	kW	0.06
Viteza motor la 50/60 Hz	Min-1	1500/1800
Grad de protectie	IP 40
Dimensiuni (L x l x H)	mm	312 x 121 x 170
Greutate	kg	6.7
Nivel de zgoimot la 50 Hz, tip	dBA	45
Conformitate ATEX (DOAR 230 V)	Ii 3g iic t3 x atomsfera interna doar
Articole livrate	Pompa montata complet, gata de utilizare, cu manual de operare
Accersorii	Tub din cauciuc DN 10 mm
	Supapa reglare vid unitate pentru ME/MZ 1C

Ghid de comanda:

Cod producator	Descriere	Cod SEPADIN
724100	MZ 1C	271-745
Accesorii
686002	Tub din cauciuc DN 10 mm	271-323
696843	Supapa reglare vid unitate pentru ME/MZ 1C	271-668



POMPE CU MEMBRANA CHIMICA: MZ 2C NT

Caracteristici generale:


• rezistenta chimica remarcabila si toleranta mare la vapori
• foarte buna performanta chiar si la vid slab
• silentios si cu o vibratie scazuta
• membrana rezistenta si sistem de comanda ce nu necesita intretinere deosebita
• supapa pentru gaz de balast ce permite pomparea vaporilor usor condensabili

Caracteristici tehnice:

	MZ 2C NT
Numar de capete/ trepte	2/ 2
Viteza maxima de pompare la 50/60 Hz m3/h	2.0 / 2.3
Vid final (absolut) mbar	7
Vid final (absolut) cu gaz balast mbar	12
Contrapresiune maxima (EX) (absoluta) bar	1.1
Conexiune de admisie	Stut DN 10 mm
Conexiune de evacuare	Stut DN 10 mm
Puterea nominala a motorului Kw	0.18
Grad de protectie	IP 40
Dimensiuni mm	243 x 242 x 198
Greutate kg	11.1

Ghid de comanda:

Cod SEPADIN	Descriere produs	Cod producator
271-662	Pompa cu membrana pentru gaze corozive Model MZ 2C NT	732300

Accesorii:

Cod SEPADIN	Descriere produs	Cod producator
271-323	Tubulatura din cauciuc DN 10 mm	686002

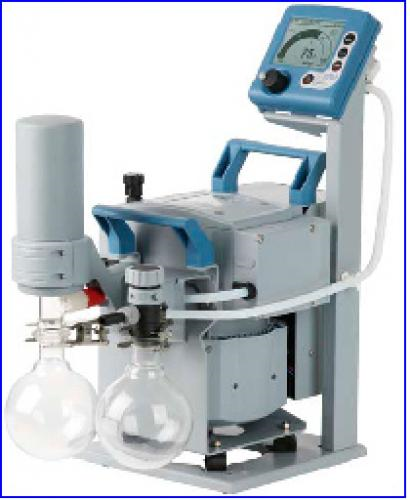

Model: MZ 2C NT VARIO





Caracteristici generale:
* adaptare automata a nivelului de vid pe intreg procesul
* timpi scurti de procesare datorita fluctuatiei la zero – pentru controlul vidului
* usor de utilizat CVC 3000 controler de vid cu meniu text clar, cu valva de ventilare integrata
* membrna rezistenta in timp, costuri minime de intretinere
* o rezistenta chimica excelenta

Caracteristici tehnice:


Date tehnice	MZ 2C NT VARIO
Controler de vid	CVC 3000
Numar de capete/trepte	2/2
Viteza maxima de pompare, m3/h	2.8
Viteza maxima de pompare, cfm	1.6
Vid final (abs.), mabr/torr	7/5
Vid final (absolute) cu gaz ballast, mbar/torr	12/9
Domeniu temperatura ambient (operare), 0C	10-40
Domeniu temperatura ambient (stocare), 0C	-10-60
Presiune maxima (abs.), bar	1.1
Conexiune Inlet	Duza DN 8-10 mm
Conexiune Outlet	Duza DN 8-10 mm
Putere motor, kW	0.53
Domeniu viteza motor, min-1	30-2400
Gradul de protectie	IP 20
Dimensiuni (L x l x H), mm	243 x 243 x 245
Greutate, kg	13.8
Nivel de zgomot la 50 Hz, tip, dBA	43
Conformitate ATEX (doar 230 V)	II 3 G IIC T3X Atmosfera interna doar
Pachetul livrat contine	Unitatea complet montata, gata de utilizare, cu manual de operare
Accesorii	Valva de ventilare VBM-B (674217) Tub din cauciuc DN 8 mm (686001)



SISTEME DE VID CU RECUPERAREA SOLVENTULUI
===========================================
-MODELE: MZ 2C NT + 2AK, MZ 2C NT + AK + EK, MZ 2C NT + AK + M + D

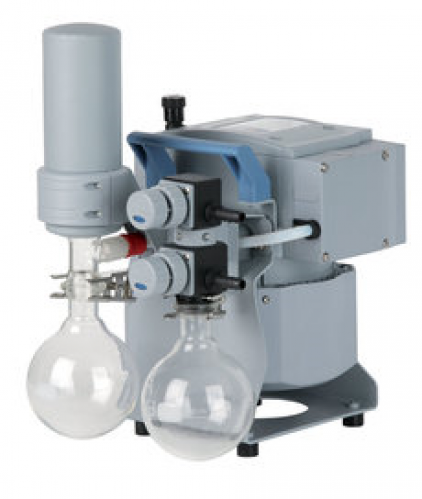

Model: MZ 2C NT + 2AK








Caracteristici generale:

• rezistenta chimica remarcabila si toleranta mare la vapori
• performanta foarte buna chiar si la vid slab
• vid optim chiar si cu gaz balast
• operare silentioasa si cu o vibratii scazute
• separator la intrare din sticla cu invelis protector ce retine particulele si scurgerile de lichid
• separator la iesire pentru a colecta produsii de condensare

Caracteristici tehnice:

Model	MZ 2C NT + 2AK
Numar de capete/ trepte	2/ 2
Viteza maxima de pompare la 50/60 Hz m3/h	2.0 / 2.3
Vid final (absolut) mbar	7
Vid final (absolut) cu gaz balast mbar	12
Contrapresiune maxima (EX) (abs.) bar	1.1
Conexiune de admisie	Stut DN 10 mm
Conexiune de evacuare	Stut DN 10 mm
Puterea nominala a motorului Kw	0.18
Grad de protectie	IP 40
Dimensiuni mm	319 x 242 x 309
Greutate kg	13.6

Ghid de comanda:

Cod SEPADIN	Descriere produs	Cod producator
271-685	Pompa cu membrana pentru gaze corozive MZ 2C NT + 2AK	732500

Accesorii:

Cod SEPADIN	Descriere produs	Cod producator
271-323	Tubulatura din cauciuc DN 10 mm	686002

MZ 2C NT + AK + EK

Caracteristici generale

• pompa MZ 2C NT cu protectie si componente pentru captarea vaporilor
• separator la intrare confectionat din sticla cu invelis protector ce retine particulele si scurgerile de lichid
• condensatorul pentru vaporii reziduali (AK) ce asigura o recuperare a solventului de 100%
• rezistenta chimica remarcabila si toleranta mare la vapori
• foarte buna performanta chiar si la vid slab
• vid optim chiar si cu gaz de balast
• silentios si cu o vibratie scazuta
• foarte bland cu mediul datorita unei recuperari eficiente a solventului

Caracteristici tehnice:

Model	MZ 2C NT + AK + EK
Numar de capete/ trepte	2/ 2
Viteza maxima de pompare la 50/60 Hz m3/h	2.0 / 2.3
Vid final (absolut) mbar	7
Vid final (absolut) cu gaz de balast mbar	12
Contrapresiune maxima (EX) (abs.) bar	1.1
Conexiune de admisie	Stut DN 10 mm
Conexiune de evacuare	Stut DN 10 mm
Conexiune agent de racire	2 x stut DN 6-8 mm
Puterea nominala a motorului Kw	0.18
Grad de protectie	IP 40
Dimensiuni mm	326 x 242 x 402
Greutate kg	14.2

Ghid de comanda:

Cod SEPADIN	Descriere produs	Cod producator
271-661	Pompa cu membrana pentru gaze corozive MZ 2C NT + AK + EK	732600

Accesorii:

Cod SEPADIN	Descriere produs	Cod producator
271-323	Tubulatura din cauciuc DN 10 mm	686002

Model: MZ 2C NT + AK + M + D


Caracteristici generale:

• pompa MZ 2C NT cu protectie si control manual
• supapa pentru control manual a fluxului pentru reglarea vitezei de pompare, iar manometrul ofera un afisaj analogic
• rezistenta chimica remarcabila si toleranta mare la vapori
• foarte buna performanta chiar si la vid slab
• vid optim chiar si cu gaz balast
• silentios si cu o vibratie scazuta

Caracteristici tehnice:

	MZ 2C NT+ AK + M + D
Numar de capete/ trepte	2/ 2
Viteza maxima de pompare la 50/60 Hz m3/h	2.0 / 2.3
Vid ultim (absolut) mbar	7
Vid ultim (absolut) cu gaz balast mbar	12
Contrapresiune maxima (EX) bar	1.1
Conexiune de admisie	Stut DN 10 mm
Conexiune de evacuare	Stut DN 10 mm
Puterea nominala a motorului Kw	0.18
Grad de protectie	IP 40
Dimensiuni mm	319 x 242 x 313
Greutate kg	13.4

Ghid de comanda:

Cod SEPADIN	Descriere produs	Cod producator
271-686	Pompa cu membrana pentru gaze corozive Model MZ 2C NT + AK + EK	732700

Accesorii:

Cod SEPADIN	Descriere produs	Cod producator
271-323	Tubulatura din cauciuc DN 10 mm	686002



UNITATI DE POMPARE CHIMICE, CU RECUPERARE SOLVENT SI CONTROL VID
==================================================================
-MODELE: PC 101 NT, PC 510 NT, PC 500 LAN NT, PC 3002 VARIO,



Model: PC 101 NT

Caracteristici generale:

• unitate de pompare chimica cu manometru, controlul fluxului si condensator pentru vaporii evacuati
• condensatorul pentru vaporii reziduali (EK) asigura o recuperare a solventului de 100%
• supapa pentru control manual a fluxului, regleaza viteza eficienta de pompare, iar manometrul ofera un afisaj analogic
• rezistenta chimica remarcabila si toleranta mare la vapori
• performanta foarte buna chiar si la vid slab
• vid optim chiar si cu gaz balast
• recuperare eficiente a solventului

Caracteristici tehnice:

Model	PC 101 NT
Numar de capete/ trepte	2/ 2
Viteza maxima de pompare la 50/60 Hz m3/h	2.0 / 2.3
Vid final (absolut) mbar	7
Vid final (absolut) cu gaz balast mbar	12
Contrapresiune maxima (EX) bar	1.1
Conexiune de admisie	Stut DN 10 mm
Conexiune de evacuare	Stut DN 10 mm
Conexiune agent de racire	2 x stut DN 6-8 mm
Puterea nominala a motorului Kw	0.18
Grad de protectie	IP 40
Dimensiuni mm	326 x 242 x 402
Greutate kg	14.5

Ghid de comanda:

Cod SEPADIN	Descriere produs	Cod producator
271-687	Pompa cu membrana pentru gaze corozive PC 101 NT	733000

Accesorii:

Cod SEPADIN	Descriere produs	Cod producator
271-323	Tubulatura din cauciuc DN 10 mm	686002

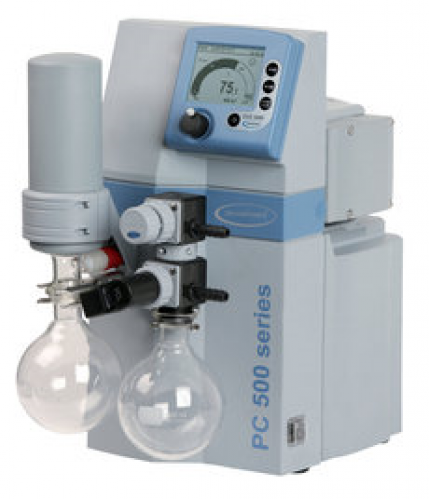

Model: PC 510 NT


Caracteristici generale:

• unitate de pompare chimica cu un port de intrare si sistem de control a vidului
• vid optim chiar si cu gaz balast
• sistem pentru reglarea vidului CVC 3000 usor de utilizat, cu un meniu text clar si cu supapa de ventilatie integrata
• supapa de control cu sectiune mare ce permit un flux nerestictionat al substantelor chimice

Caracteristici tehnice:

Model	PC 510 NT
Regulator de vid	CVC 3000
Numar de capete/ trepte	2/ 2
Viteza maxima de pompare la 50/60 Hz m3/h	2.0 / 2.3
Vid final (absolut) mbar	7
Vid final (absolut) cu gaz de balast mbar	12
Contrapresiune maxima (EX) bar	1.1
Conexiune de admisie	Stut DN 10 mm
Conexiune de evacuare	Stut DN 10 mm
Conexiune agent de racire	2 x stut DN 6-8 mm
Puterea nominala a motorului Kw	0.18
Grad de protectie	IP 40
Dimensiuni mm	431 x 256 x 520
Greutate kg	18.1

Ghid de comanda:

Cod SEPADIN	Descriere produs	Cod producator
271-663	Pompa cu membrana pentru gaze necorozive Model PC 510 NT	733100

Accesorii:

Cod SEPADIN	Descriere produs	Cod producator
271-323	Tubulatura din cauciuc DN 10 mm	686002
271-688	Valva agent de racire VKW-B	674220
271-681	Supapa VBM-B	674217
271-689	Senzor pentru nivelul lichidului	699908

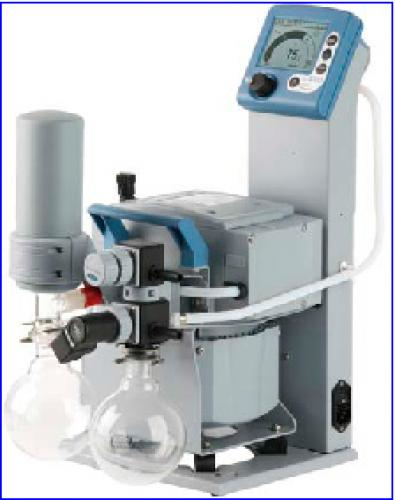

Model: PC 500 LAN NT




Caracteristici generale:

• vid optim chiar si cu gaz balast
• consum redus de energie si costuri de intretinere scazute
• optional poate sa contina o supapa pentru lichidul de racire care sa optimizeze consumul necesar racirii cu apa

Caracteristici tehnice:

Model	PC 500 LAN NT
Regulator de vid	VNC 2
Numar de capete/ trepte	2/ 2
Viteza maxima de pompare la 50/60 Hz m3/h	2.0 / 2.3
Vid final (absolut) mbar	7
Vid final (absolut) cu gaz balast mbar	12
Contrapresiune maxima (EX) bar	1.1
Conexiune de admisie	Conexiune tubulatura DN 10 mm
Conexiune de evacuare	Stut DN 10 mm
Conexiune agent de racire	2 x stut DN 6-8 mm
Puterea nominala a motorului Kw	0.18
Grad de protectie	IP 40
Dimensiuni mm	408 x 264 x 402
Greutate kg	15.3

Ghid de comanda:

Cod SEPADIN	Descriere produs	Cod producator
271-690	Pompa cu membrana pentru gaze corozive Model PC 500 LAN NT	737400

Accesorii:

Cod SEPADIN	Descriere produs	Cod producator
271-323	Tubulatura din cauciuc DN 10 mm	686002
271-654	Tubulatura PTFE DN 10 / 8 mm	638644
271-688	Valva agent de racire VKW-B	674220
271-688	Supapa VBM-B	674217
271-689	Senzor pentru nivelul lichidului	699908

Model: PC 3002 VARIO



Caracteristici generale:

• reglare automata a vidului pe parcursul intregului proces pentru fiabilitate inalta si operare nesupravegheata
• regulator de vid CVC 3000 usor de utilizat, cu un meniu text clar si cu supapa de ventilatie integrata
• membrana cu o viata indelungata pentru costuri de operare si intretinere minime

Caracteristici tehnice:

Model	PC 3002 VARIO
Regulator de vid	CVC 3000
Viteza maxima de pompare m3/h	2.8
Vid final (absolut) mbar	7
Vid final (absolut) cu gaz de balast mbar	12
Contrapresiune maxima (EX) bar	1.1
Conexiune de admisie	Stut DN 10 mm
Conexiune de evacuare	Stut DN 10 mm
Conexiune agent de racire	2 x stut DN 6-8 mm
Puterea nominala a motorului Kw	0.575
Grad de protectie	IP 20
Dimensiuni mm	422 x 258 x 516
Greutate kg	18.4

Ghid de comanda:

Cod SEPADIN	Descriere produs	Cod producator
271-691	Pompa cu membrana pentru gaze corozive Model PC 3002 VARIO	733500

Accesorii:

Cod SEPADIN	Descriere produs	Cod producator
271-323	Tubulatura din cauciuc DN 10 mm	686002
271-688	Valva agent de racire VKW-B	674220
271-681	Supapa VBM-B	674217
271-689	Senzor pentru nivelul lichidului	699908



UNITATI DE POMPARE CHIMICE, CU DOUA CANALE
============================================
- MODELE: MZ 2C NT + AK SYNCHRO + EK, PC 511 NT, PC 520 NT

MZ 2C NT + AK SYNCHRO + EK



Caracteristici generale:

• o rezistenta chimica foarte buna si o teleranta maxima la vapori
• o performanta maxima chiar si la nivele mici de vid
• un vid optimizat chiar si cu gaz balast pentru purjare condens
• operare simultanta a doua aplicatii de vid independente, cu o verificare optima a valvelor pentru a preveni interferenta intre aplicatii
• o recuperare eficienta a solventului


Caracteristici tehnice:

Model/ Specificatie tehnica	MZ 2C NT + AK SYNCHRO + EK
Numar de capete/trepte	2/2
Viteza maxima de pompare la 50/60 Hz, m3/h	2.0/2.3
Viteza maxima de pompare la 50/60 Hz, cfm	1.2/1.4
Vid final (abs.), mbar/torr	7/5
Vid final (abs.) cu gaz ballast, mbar/torr	12/9
Domeniu temperatura ambient (operare), 0C	10-40
Domeniu temperatura ambient (stocare), 0C	-10-60
Presiune maxima, bar (abs.), bar	1.1
Conexiune inlet	2 x duze furtun DN 8-10 mm
Conexiune outlet	Duza furtun DN 8-10 mm
Conexiune pentru agentul de racire	2 x duza furtun DN 6-8 mm
Putere motor kW	0.18
Viteza motor 50/60 Hz. Min-1	1500/1800
Gradul de protectie	IP 40
Dimensiuni (L x l x H), mm	326 x 248 x 402
Greutate, kg	14.5
Nivel de zgomot, dBA	45
Certificare NRTL	Canada si USA
Conformitate ATEX (doar 230 V)	II 3G IICX T X atmosfera interna doar
Articole livrate	Unitatea de pompare montata complet, gata de utilizare, si manual
Accesorii	Kit analog de pompare pentru NT SYNCRON (699907) Tud din cauaciuc DN 8 mm (686001)



PC 511 NT


Caracteristici generale:

• un vid optim cu gaz balast
• controler de vid CVC 3000 usor de utilizat cu meniu text clar, valva de ventilatie integrata
• valva pentru controlul vidului cu sectiune mare pentru o performanta foarte buna
• PC 511 NT ce permite operarea simultana a doua aplicatii de vid independente, cu optiunea de verificare a valvei pentru a preveni interferentele in sistem
• o recuperare eficienta a solventului


Caracteristiti tehnice:

Model	PC 511 NT
Controler de vid	CVC 3000
Numar de capete/trepte	2/2
Viteza maxima de pompare la 50/60 Hz, m3/h	2.0/2.3
Viteza maxima de pompare la 50/60 Hz, cfm	1.2/1.4
Vid final (abs.), mbar/torr	7/5
Vid final (abs.) cu gaz ballast, mbar/torr	12/9
Domeniu temperatura ambient (operare), 0C	10-40
Domeniu temperatura ambient (stocare), 0C	-10-60
Presiune maxima (abs.), bar	1.1
Conexiune inlet	2 x duza furtun DN 8-10 mm
Conexiune outlet	Duza furtun DN 8-10 mm
Conexiune agent de racire	2 x duza furtun DN 6-8 mm
Putere motor, kW	0.18
Viteza motor la 50/60 Hz, min -1	1500/1800
Gradul de protectie	IP 40
Dimensiuni (L x l x H), mm	435 x 243 x 444
Greutate, kg	16,9
Nivel de zgomot la 50 Hz, tip, dBA	45
Conformitate ATEX (doar 230 V)	II 3 G IIC T 3 X atmosfera interna doar
Articole livrate	Unitatea de pompare complet montata, gata de utilizare, cu manual de operare
Accesorii	Valva VKW-B (674220) Senzor pentru nivelul de lichid VBM-B (674217) Tub din cauciuc DN 8 mm (686001)


Model: PC 520 NT



Caracteristici generale:

• un vid final cu gaz balast
• doua controlere CVC 3000 de vid cu meniu text clar, cu valva de ventilatie integrata
• doua valve solenoid cu sectiuni mari pentru o performanta foarte buna
• operare simultana pentru doua aplicatii de vid
• o recuperare excelenta a solventului


Caracteristici tehnice:

Model	PC 520 NT
Controler de vid	2 x CVC 3000
Numar de capete/ trepte, m3/h	2/2
Viteza maxima de pompare la 50/60 Hz, m3/h	2.0/2.3
Viteza maxima de pompare la 50/60 HZ, cfm	1.2/1.4
Vid final (abs.), mbar/torr	7/5
Vid final (abs.) cu gaz ballast, mbar/torr	12/9
Domeniu temperatura ambient (operare), 0C	-10-40
Domeniu temperatura ambient (stocare), 0C	-10-60
Presiune maxima (abs.), bar	1.1
Conexiune inlet	2 x duza furtun DN 8-10 mm
Conexiune outlet	Duza furtun DN 8-10 mm
Conexiune agent de racire	2 x duza furtun DN 6-8 mm
Putere motor, kW	0.18
Viteza motor 50/60 Hz, min-1	1500/1800
Gradul de protectie	IP 40
Dimensiuni (L x l x H), mm	435 x 361 x 444
Greutate, kg	17.7
Nivel de zgomot la 50 Hz, tip, dBA	45
Conformitate ATEX (doar 230 V)	II 3 G T3 X atmosfera interna doar
Articole livrate	Unitatea de pompare doar, gata de utilizare, cu manual
Accesorii	Valva VKW-B (674220) Vlva de ventilare VBM-B (674217) Senzor pentru nivelul lichidului (699908) Tub din cauciuc DN 8 mm (686001)
