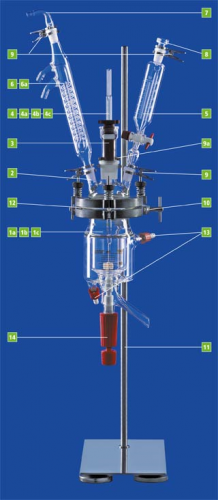

- MODELE: REACTOARE LA SCARA DE LABORATOR
Caracteristici generale:
Pentru amestecare la presiune si vid nomal, cu posibilitatea de adaugare de lichid si fierbere sub reflux.
Vasele de reactie (100, 250, 500, 1000 sau 2000 ml)
Cu manta termostatata (incalzita de un circulator), cu valva la baza pentru descarcare (PTFE, 10 mm, fara volum mort), fabricata din tub DURAN
Capac plat pentru flansa (LF 60 sau LF 100)
Cu gat central si doua gaturi laterale
Material: sticla DURAN
Palnii, cilindrice (100 sau 250 mL)
Cu gradatie, fabricate din tuburi DURAN
Condensator de reflux
Fabricat din sticla DURAN
Agitator
-
Cu tija de 10 mm si lame laterale din PTFE
Continut sistem si parti de schimb
Componente sistem (bucati) |
Descriere |
Cod catalog |
1 |
Vas de reactie, 100 ml, LF 60 |
6 0301 37
|
1 |
Vas de reactie, 250 ml, LF 60 |
6 0301 49 |
1 |
Vas de reactie, 500 ml, LF 60 |
6 0301 58 |
1 |
Capac, cu gatul in centru NS 29/32, 2 gaturi laterale NS 14/23 |
6 1031 41 |
1 |
Ghid de agitare, con NS 29/32 |
6 3060 04 |
1 |
agitator din sticla, tija cu elice laterala din PTFE |
6 3070 01 |
1 |
Palnie de picurare, 100 ml, NS 14/23, cu gradatie |
4 3737 11 |
1 |
Condensator Dimroth, lungime manta: 160 mm, NS 14/23 |
5 2402 01 |
1 |
adaptor 90 grade, con NS 14/23, cu garnitura |
5 0950 01 |
1 |
Dop, fund ascutit, NS 14/23 |
1 4000 14 |
4 |
Clema NS 14/23, din otel inox |
1 1035 14 |
1 |
Clema NS 29/32, otel inox |
1 1035 29 |
1 |
suport, complet cu cleme si conectori |
6 8000 00 |
1 |
Inel de sigilare, LF 60, din silicon |
6 2480 06 |
2 |
Garnituri din plastic, PP, cu capac filetata GL 14 |
1 3212 14 |
1 |
Mufa de rezerva, 10 mm, PTFE, neagra |
6061310 |

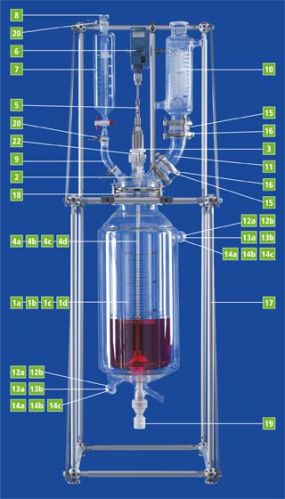

REACTOARE CU REFLUX
Unitatea de reactie cu reflux
Reactor pentru amestecare la presiune normala si la vid normal, cu posibilitatea de adaugare de lichide si fierbere sub reflux. Componente ale sistemului de calitate superioara:
Vase de reactie (6, 10, 20 si 30 Litri)
Cu manta termostatata (incalzite de o baie termostatata)
Cu valva (supapa) la baza pentru descarcare (PTFE, nu exista volum mort)
Fabricata din sticla Duran
Capac plat (LF 150 sau LF 200)
1 gat central NS 45/40, 1 gat lateral 45 grade KF 50
1 gat in centru 45 grade NS 29/32, 1 gat lateral NS 14/23
Material: sticla DURAN
Palnia de alimentare, o adaugare constanta, 1000 ml
Cu gradatie, NS 29/32, fabricata din sticla Duran
Condensator de reflux
Potrivit pentru operarea la vid, lungime manta: 300 mm, 2 KF 50, fabricat din sticla DURAN
Suport rigid
Cadru din otel acoperit cu vopsea: otelkminox, dimensiuni L 0.5 x D 0.35 x H 1.7 m
Capacitate vas (litri) |
Flansa de laborator (LF) |
Pachet (cantaitate) |
Cod catalog |
6 |
150 |
1 |
6 2704 85 |
10 |
150 |
1 |
6 2704 88 |
20 |
150 |
1 |
6 2704 94 |
|
|
|
|
6 |
200 |
1 |
6 2705 85 |
10 |
200 |
1 |
6 2705 88 |
20 |
200 |
1 |
6 2705 94 |
30 |
200 |
1 |
6 2705 97 |
Componente sistem (bucati) |
Descriere |
Cod catalog |
1 |
Vas de reactie, 6 Litri, LF 150 |
6 0314 85 |
1 |
Vas de reactie, 10 L, LF 150 |
6 0314 88 |
1 |
Vas de reactie, LF 150 |
6 0314 94 |
1 |
Capac flansa, LF 150, 1 gat in centru, 3 gaturi laterale |
6 1044 70 |
1 |
Ghid de agitare, con NS 45 |
6 3060 16 |
1 |
Elice dublka pentru 6 L |
6 3310 06 |
1 |
Elice dubla agitare 10 L |
6 3310 10 |
1 |
Elice dubla agitare pentru 20 L |
6 3310 20 |
1 |
Cuplaj metalic |
6 4005 01 |
1 |
Motor, 230 V |
6 9000 01 |
1 |
Palnie de picurare 1000 ml, adaugare constanta, NS 29/32 |
4 3770 14 |
1 |
Dop, cu baza ascutita, Ns 29/32 |
1 4000 29 |
1 |
Condensator de reflux, lungime manta: 300 mm, 2 KF 50 |
5 2550 50 |
2 |
Flansa suport, KF 15 (pentru 6 L si 10 L) |
6 2485 15 |
2 |
Flansa suport, KF 25 (pentru 20 Litri) |
6 2485 24 |
2 |
Garnitura din PTFE KF 15 (pentru 6 L si 10 L) |
6 2488 15 |
2 |
Garnitura din PTFE KF 25 (pentru 20 Litri) |
6 2488 25 |
2 |
Tub adaptor KF 15, filet M 16 x 1 |
5 1081 10 |
2 |
Tub adaptor KF 25, filet M 16 x 1 (pentru 20 Litri) |
5 1082 16 |
2 |
Garnitura din PTFE KF 50 |
6 2488 50 |
2 |
flansa suport, KF 50 |
6 2485 50 |
1 |
Suport LF 150, complet cu cleme si conectori |
6 2476 01 |
1 |
Garnitura siliconica, LF 150 |
6 2480 15 |
1 |
Mufa – valva de rezerva, 20 mm, PTFE |
6 0612 20 |
3 |
Clema NS 29/32 |
1 1035 29 |
1 |
Clema NS 45/40 |
1 1035 45 |
1 |
Sonda de temperatura Pt 100, Ns 14/23 |
6 5000 08 |

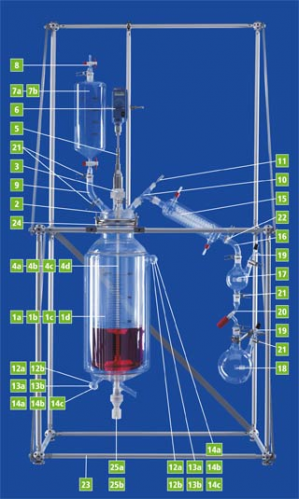

REACTOARE CU DISTILARE
Reactor pentru agitare in conditii normale de presiune si vid, cu posibilitatea de adaugare de lichide si fierbere sub reflux. Condensatorul descendent cu receptor final (potrivit pentru operaeac la vid) permiteti separarea solventlui de la produs cu distilarea intr-un singur mod dupa reactie. Componente de calitate superioara:
Vase de reactie(6, 10, 20 sau 30 Litri)
Cu manta termostatata (incalzita de o baie termostatata)
Cu valva la baza pentru descarcare (PTFE, fara volum mort)
Fabricat din sticla Duran
Capac plat flansa (LF 150 sau LF 200)
1 gat in centru Ns 45/20, 2 gaturi laterale 45 grade NS 29/32, 1 gat ijn centru Ns 14/23, Material: Duran
Palnie de alimentare:
Capacitate: 1000 sau 4000 ml, cu gradatie, NS 29/32, fabricat din sticla Duran
Condensator spirala
Ns 29/32, S 29, lungime manta: 300 mm, fabricat din sticla Duran
Agitator: cu tija de 16 mm, agitator: otel acoperit cu PTFE
Capacitate vas (litri) |
Flansa de laborator (LF) |
Pachet (cantitate) |
Cod catalog |
6 |
150 |
1 |
6 2654 85 |
10 |
150 |
1 |
6 2654 88 |
20 |
150 |
1 |
6 2654 94 |
|
|
|
|
6 |
200 |
1 |
6 2655 85 |
10 |
200 |
1 |
6 2655 88 |
20 |
200 |
1 |
6 2655 94 |
30 |
200 |
1 |
6 2655 97 |
Descrierea sistemului:
Bucati |
Descriere |
Cod catalog |
1 |
Vas de reactie, 6 L, LF 150 |
6 0314 85 |
1 |
Vas de reactie, 10 L, LF 150 |
6 0314 88 |
1 |
Vas de reactie 20 L, LF 150 |
6 0314 94 |
1 |
Capac plat, F 150, 1 gat in centru, 3 gaturi laterale |
6 1044 65 |
1 |
Ghid de agitare, con Ns 45 |
6 3060 16 |
1 |
tija elice dubla pentru 6 Litri |
6 3310 06 |
1 |
tija elice dubla pentru 10 Litri |
6 3310 10 |
1 |
tija elice dubla pentru 20 Litri |
6 3310 20 |
1 |
cuplaj metalic |
6 4005 01 |
1 |
Motor, 230 V |
6 9000 01 |
1 |
Palnie de dozare 4000 ml, Ns 29/32 (pentru 6 si 10 L) |
6 3500 70 |
1 |
Palnie de dozare 4000 ml, NA 29/32 (pentru 20 Litri) |
6 3500 79 |
1 |
tub de ventilatie |
6 3505 04 |
1 |
Cap de distilare 120 grade |
6 3551 14 |
1 |
Sonda de temperatura Pt1 00, 85 mm, Ns 14/23 |
6 5000 05 |
2 |
Conectori de imbinare, KF 25 (pentru 6 si 10 Litri) |
6 2485 15 |
2 |
Garnitura din PTFE KF 15 (pentru 6 si 10 Litri) |
6 2488 15 |
2 |
Tub adaptor KF 25 |
5 1082 16 |
1 |
Condensator spirala |
5 2550 29 |
1 |
suport inclinare, NS 29/32, S 29 |
6 3550 10 |
1 |
Receptor imtermediar 0.5 L |
6 5150 05 |
1 |
receptor final 2.0 L |
6 5150 10 |
2 |
valva de ventilatie 10 mm |
6 5200 05 |
1 |
Clema S 29 |
1 2329 15 |
1 |
Suport LF 150, complet cu clema si conectori |
6 2478 15 |
1 |
Valva, 10 mm, PTFE, pentru 6 Litri |
6 0612 10 |
1 |
Valva, 20 mm, PTFE, pentru 10 L si 20 L |
6 0612 20 |
