PRODUCATOR: BIOLIN – SUEDIA

PRODUCATOR: BIOLIN SCIENTIFIC – KSV NIMA – SUEDIA
=================================================

MODELE
=======

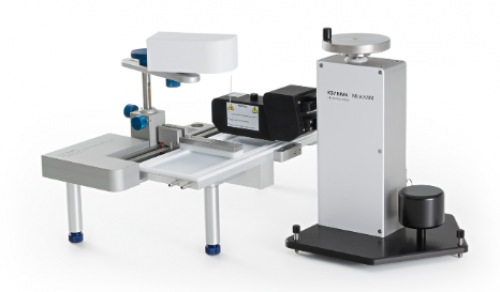

MICROSCOP PENTRU UNGHIUL BREWSTER, MODEL MICRO, COD KN SA MICROBAM





MicroBAM (Brewster Angle Microscope) permite vizualizarea monostraturilor, de regulă la interfața aeriană a apei dintr-o cuva Langmuir.

Studii privind structura și comportamentul stratului Langmuir
Comportament monostrat / film.
Este posibilă observarea modificărilor de fază, separarea fazelor, dimensiunea domeniului, forma și ambalarea.
Monitorizarea reacțiilor de suprafață.
De exemplu, reacțiile fotochimice, reacțiile de polimerizare precum și cinetica enzimelor pot fi urmarite în timp real.
Monitorizarea și detectarea materialelor active de suprafață.
De exemplu proteina,absorbția și flotarea nanoparticulelor.

Caracteristici și avantaje
Rezoluție bună (12 µm) și câmp vizual larg pentru studii de omogenitate a filmului și dimensiuni de domeniu.
Capturați și salvați imagini statice cu monostraturi.
Poate fi setat pentru a fotografia automat în funcție de timp sau presiune de suprafață.
Design compact, amprentă mică.
Operare simplă, intuitivă.
Compatibil cu majoritatea cuvelor Langmuir și a cuvelor Langmuir-Blodgett.
Optim pentru verificarea de omogenitate a filmului LB de rutină înainte de depunere.


KSV NIMA MicroBAM este un sistem de imagistică cu film subțire în timp real pentru un instrument analitic și pregătitor cu film Langmuir. Pe ecranul PC-ului se pot vedea imagini live la o rezoluție laterală de 6 microni pe pixel (mai bine de 12 microni după criteriul lui Rayleigh), cu viteză de până la 30 fps, în timp ce datele sunt înregistrate pe hard disk.

Sistemul Stand-Alone poate fi utilizat cu majoritatea cuvelor și a vaselor de probă libere.
NU necesită unitate de interfață pentru comunicarea cu PC și este operat cu software independent.
Este integrat cu:
• Stand pentru poziționare manuală optimă a unității imagistice
• Unitate de aparat foto și laser
• Interblocare hardware și cheie
• Placă de sticlă neagră pentru îndepărtarea interferenței luminii rătăcite
• Cablu USB (opțiuni de comunicare și alimentare pentru cap laser și detector optic)
• Piesa de extensie (70 mm) pentru capul de măsurare cu greutate suplimentară (1Kg)
• Total compatibil cu software-ul KSV NIMA Langmuir Blodgett, care permite reglarea înălțimii controlată de software
• Manual
• Software
• Set de instrumente

Notă: Software compatibil cu Windows XP / Vista / 7/8/10
Notă: Următoarele configurații ale cuvelor sunt recomandate pentru a fi utilizate cu KSV NIMA SA MicroBAM: KSV NIMA Langmuir M, L, Compresie alternativă și înaltă; Langmuir-Blodgett M și L și Microscopia cuvelor  M și cuvele de înaltă compresie (nu sunt incluse în preț).

Notă: Sistemul de izolare anti-vibrații activ AVS LARGE și dulapul CABI LARGE sunt recomandate pentru a fi utilizate cu KSV NIMA SA MicroBAM.


SPECIFICATII TEHNICE:
MASURATOARE:

Interval unghi de incidenta [°]	53,fix
Puterea sursei de iluminare [mW]	50
Lungimea de unda a sursei de lumina [nm]	659
Rezolutie imagine(µm)	12 (directia imaginii orizontal,centru)
Campul visual(µm)	3600 x 4000
Polarizarea	Integrata(p-polarizarea fasciculului incident)
Analizorul	Integrat

CAMERA:


Tip	USB
Rezolutie(px)	640 x 480
Rata cadre(fps)	30
Timp de expunere reglabil	V

PROCESAREA IMAGINII:

Redimensionarea imaginii	V
Imbunatatirea contrastului	Profil
Filtrare de imagini	V
Determinarea dimensiunii particulelor	V

HARDWARE:

Dimensiune instrument (L x W x H,cm )	22 x 27.7 x 40.2
Masurarea dimensiunilor capului (L x W x H,cm )	5.7 x 16.2 x 7.2
Alimentare (V,Hz)	100-240,50/60
Greutate (kg)	10

Compatibilitate cu  cuve L &LB:

Mediu	V
Mare	V
Compresie ridicata	V
Alternata	V
