PRODUCATOR: NABERTHERM - GERMANIA

 - MODELE CU TEMPERATURA MAXIMA 1500 GRADE C: RHTC 80-230/15
                                                                                                 RHTC 80-450/15
                                                                                                 RHTC 80-710/15



Caracteristici generale:

• Temperatura maxima 1500 grade C;
• Carcasa fabricata din table de otel inox;
• Izolatia din fibre de calitate superioara;
• Termocuplu tip S;
• Releu solid – operrae silentioasa;
• Tub ceramic, C 799 calitate;
• NTLog Basic pentru controlerul Nabertherm

Caracteristici tehnice:

Model	Tewmperatura maxima, grade C	Dimensiuni exterioare, mm	Diametru tub in mm	Lungime zona de incalzire in mm	Lungime temperatura constanta +/- 5 K in mm3	Lungime tub,mm	Putere, kW	Conexiune electrica	Greutate in kg
RHTC 80-230/15	1500	600 x 430 x 580	80	230	80	600	7.5	trifazic	50
RHTC 80-450/15	1500	820 x 430 x 580	80	450	150	830	11.3	trifazic	70



Model	Temperatura maxima, grade C	Dimensiuni exterioare in mm L x D x H	Diametru tub exterior, mm	Lungime zona incalzita in mm	Lungime temperatura constanta +/- 5 K in mm	Lungime tub in mm	Putere, kW	Conexiune electrica	Greutate, in kg
RHTC 80-710/15	1500	1075 x 430 x 580	80	710	235	1080	13.8	trifazic	90


- MODELE CU TEMPERATURA MAXIMA 1600 GRADE C: RHTH 120/150/16
                                                                                               RHTV 120/150/16

- MODELE CU TEMPERATURA MAXIMA 1700 GRADE C: RHTH 120/150/17
                                                                                               RHTV 120/150/17

- MODELE CU TEMPERATURA MAXIMA 1800 GRADE C: RHTH 120/150/18
                                                                                               RHTV 120/150/18

Cuptoare tubulare universale pentru temperaturi inalte cu tija din Carbura de Siliciu incalzire in atmosfera sau in vid


RHTC 80-230

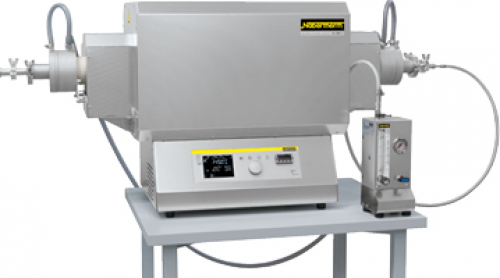

RHTC 80-450/15 cu sistem manual pentru alimentare cu gaz

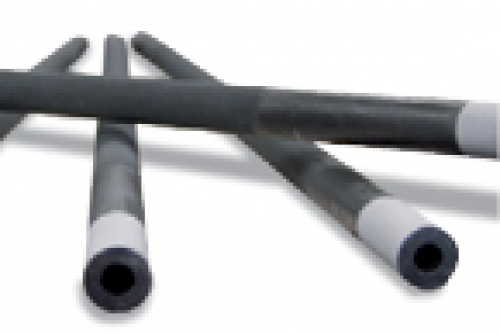

SiC - tije de incalzire din SiC
RHTC 80-230/15 - RHTC 80-710/15
Aceste cuptoare tubulare compacte cu tije din SiC cu controler integrat pot fi utilizate drept cuptoare de laborator universale in multe aplicatii. Cu tuburi de lucru usor de inlocuit cat si optiuni pentru echipamentul suplimentar, aceste cuptoare sunt flexibile si pot fi utilizate pentru o serie mare de aplicatii. Tijele de incalzire din SiC instalate paralel in tubul de lucru asigura o temperatura uniforma in camera. Raportul pret – performanta este foarte bun.
Caracteristici generale:

• temperatura maxima 1500⁰C
• carcasa confectionata din placi cu textura din otel inoxidabil
• izolatie cu fibra de calitate superioara
• racire activa a carcasei pentru suprafete cu temperaturi scazute
• termocuplu tip S
• releu solid pentru operare silentioasa
• pregatit pentru asamblarea cu tuburile de lucru cu flanse cu racire cu apa
• tub ceramic, calitate C 799


Echipamentul suplimentar:

• controler pentru supraincalzire cu resetare manual pentru clasa 2 de protectie termica conform cu EN 60519-2 drept limitator de temperatura pentru protectia cuptorului si a incarcaturii
• control incarcare cu masurarea temperaturii in tubul de lucru cat si in camera din spatele cuptorului
• capete laterale din fibra
• verificare supapa la orificiul de iesirea a gazului pentru evitarea patrunderii gazului din exterior
• tuburi de lucru pentru operare cu flanse cu apa de racire
• afisaj pentru temperatura interna a tubului cu termocuplu suplimentar


Caracteristici tehnice:

Model	Tmax	Dimensiuni externe in mm			Diametru extern tub Ø	zona incalzita	Lungime constanta	Lungime tub	Conectat	Electric	Greutate
	°C³	L	D	H	/mm	lungime/mm	temperatura ∆T 10 K	in mm	incarcare kW	conexiune*	in kg
RHTC 80-230/15	1500	600	430	580	80	230	80	600	6.3	3-faze²	50
RHTC 80-450/15	1500	820	430	580	80	450	150	830	9.5	3-faze¹	70
RHTC 80-710/15	1500	1070	430	580	80	710	235	1080	11.7	3-faze¹	90
¹ Incalzire doar intre doua faze. ² Incalzire doar intr-o singura faza. ³Tmax. este atinsa in exteriorul tubului. Temperatura reala de lucru in interiorul tubului este mai mica cu aproximativ 50 grade C.



Ghid de comanda

Cod producator	model	Cod Sepadin
001730110	RHTC-80-230/15 cu controler B180	430-182
001730210	RHTC-80-230/15 cu controler P330	430-183
001730300	RHTC-80-450/15 cu controler B180	430-184
001730410	RHTC-80-450/15 cu controler P330	430-185
001730500	RHTC-80-710/15 cu controler B180	430-186
001730610	RHTC-80-710/15 cu controler P330	430-187


Cuptoare tubulare pentru temperaturi inalte pentru operare pe orizontala si verticala pana la 1800⁰C atmosfera de gaz sau vid

	RHTH 120/600/16 cu cuptorul  RT 50-250/11 pentru preincalzirea gazului de proces	RHTV 120/480/16 LB in design specific cu tub de lucru inchis intr-o parte, gaz de protectie si optiune de utilizare vid de asemenea cu actionare electrica pentru ridicarea mesei

RHTV 120/150/17 cuptoare tubulare verticale cu stand si sistem de alimentare cu gaz 2 drept echipament suplimentar
RHTH 120/150/.. - RHTH 120/600/.., RHTV 120/150/.. - RHTV 120/600/..
Aceste cuptoare tubulare pentru temperaturi inalte sunt diponibile fie in varinata orizontala (tip RHTC) sau verticala (tip RHTV), materiale de izolatie de calitate inalta confectionate din placi de fibra pentru salvarea energieie la operare si un timp de incalzire scurt. Prin utilizarea unui sistem diferit de alimentare cu gaz, operatiile pot fi efectuate in atmosfera de gaz de protectie, vid, sau chiar cu gaze inflamabile.
Caracteristici generale:

• temperatura maxima 1600⁰C, 1700⁰C sau 1800⁰C
• elemente de incalzire din MoSi2, montate vertical pentru inlocuirea lor cu usurinta
• izolatie cu placi din fibra ceramica formate sub vid
• carcasa rectangulara cu sloturi pentru racire
• modele RHTV cu suport pentru montare pe perete
• carcasa confectionata din placi cu textura din otel inoxidabil
• tubul de lucru din ceramica din material C 799 inclusiv capace laterale din fibra
• termocuplu tip B
• alimentarea unitatii cu transformator pentru tensiune mica si tiristoare
• controler pentru supratemperatura cu resetare manuala pentru clasa de protectie Clasa 2 conform cu EN 60519-2 drept limitator de temperatura pentru protectia cuptorului si a incarcaturii
• comutator si unitate de control separate de cuptor in dulap separat vertical


Ehipamentul suplimentar:

• controlul de incarcare cu masurarea temperaturii in tubul de lucru si in camera cuptorului din spatele tubului
• tuburi de lucru proiectate pentru cerintele procesului
• afisarea temperaturii interne a tubului cu termocuplu suplimentar
• flanse pentru etanseizare pentru protectia gazului si a vidului utilizat
• sistem de alimentare cu gaz manual sau automat
• 3 sau 5 zone de control pentru optimizarea uniformitatii temperaturii
• verificarea supapei la orificiul de evcuare a gazului impotriva introducerii aerului fals din exterior
• stand pentru utilizare pe verticala


Caracteristici tehnice:


Model	Tmax		Dimensiuni externe						Diametrul maxim tub		Zona incalzita		Lungime constanta		Lungime tub		Conectat		Electric		Greutate
design Vertical	°C³		W		D		H²		/mm		lungime		temperature ∆T 10 K		in mm		incarcare		conexiune		in kg
Model		Tmax		Dimensiuni externe						Dimensiuni exterior tub Ø		Zona inaclazita		Lungime constanta		Lungime tub		Conectat		Electric		Greutate
Design orizontal		°C³		W²		D		H		/mm		lungime mm		temperatura ∆T 10 K		in mm		incarcare kW		conexiune*		in kg
RHTV 120/150/..	1600 or		570		650		510		50		150		30		380		5.4		3-phase¹		70
RHTV 120/300/..	1700 or		570		650		660		80		300		80		530		10.3		3-phase¹		90
RHTV 120/600/..	1800		570		650		960		120		600		170		830		19.0		3-phase¹		110
¹ Incalzire doar intre doua faze. ²Fara tub. ³Tmax. este atinsa.
RHTH 120/150/..		1600 or		470		550		640		50		150		50		380		5.4		3-faze¹		70
RHTH 120/300/..		1700 or		620		550		640		80		300		100		530		9.0		3-faze¹		90
RHTH 120/600/..		1800		920		550		640		120		600		200		830		14.4		3-faze¹		110

Ghid de comanda:


Model	Temperatura maxima 1600C Controler C42 PRET EUR	Temperatura maxima 1700C Controler C42 PRET EUR	Temperatura maxima 1800C Controler C42 PRET EUR	Include tub si 2 capete laterale iØ x L		Stoc
RHTH 120-150	la cerere	la cerere	la cerere	40x380	standard	La comanda
RHTH 120-300	la cerere	la cerere	la cerere	40x530	optional	La comanda
RHTH 120-300	la cerere	la cerere	la cerere	70x530	standard	La comanda
RHTH 120-600	la cerere	la cerere	la cerere	40x830	optional	La comanda
RHTH 120-600	la cerere	la cerere	la cerere	70x830	optional	La comanda
RHTH 120-600	la cerere	la cerere	la cerere	100x830	standard	La comanda
RHTV 120-150	la cerere	la cerere	la cerere	40x380	standard	La comanda
RHTV 120-300	la cerere	la cerere	la cerere	40x530	optional	La comanda
RHTV 120-300	la cerere	la cerere	la cerere	70x530	standard	La comanda
RHTV 120-600	la cerere	la cerere	la cerere	40x830	optional	La comanda
RHTV 120-600	la cerere	la cerere	la cerere	70x830	optional	La comanda
RHTV 120-600	la cerere	la cerere	la cerere	100x830	standard	La comanda
