PRODUCATOR: GRANT SCIENTIFIC - ANGLIA


- CONTROLER: TC120
- UNITATI DE REFRIGERARE: R1 – R5

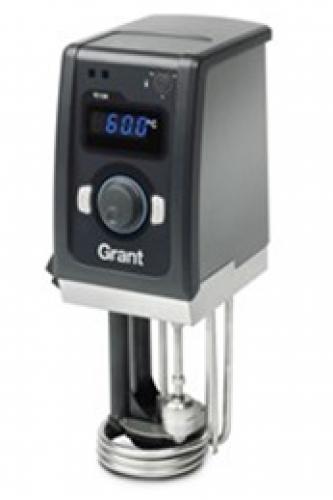

Controler TC120



Grant Optima TC120 este un circulator cu incalzire de uz general cu doua butoane de functionare si un buton rotativ de control pentru setarea rapida a temperaturii si pentru o navigare simpla in meniu. Permite un control digital pentru controlul precis si simplu al temperaturii in domeniul de -20 pana la 120 grade C.
TC120 poate fi utilizat in combinatie cu cuvele din plastic si cuvele din otel inoxidabil Grant. Pentru temperaturi scazute, puteti combina controlerul cu unitati de refrigerare.
O clema prevazuta in spatele circulatorului cu incalzire TC120 permite atasarea lui la rezervor cu grosimea maxima a peretelui de 35 mm pentru cuve rectangulare, si 30 mm pentru cuve circulare (300 mm diametrul) si o capacitate de 50 litri. Temperaturile minime si maxime atinse vor depinde de izolatia rezervorului.
* temperature setabila in domeniul -20 pana la 120⁰C
* pompa integrate pentru o circulatie externa a fluidului
* buton de control rotativ si doua butoane de operare pentru o setare rapida a temperaturii si navigarea cu usurinta in meniu
* o amestecare in baie asigura o stabilitate si o uniformitate excelenta a temperaturii
* display usor de vizualizat LED
* trei temperaturi presetate
* protectie in cazul supraincalzirii si in cazul scaderii nivelului de lichid in baie
* timer si alarma vizuala

Avantaje:
- stabilitate +/- 0.05 grade C – o stabilitate excelenta a temperaturii si controlul excelent al temperaturii
- display clar LED cu 4 cifre – usor de vizualizat de la distanta
- interfata simpla, intuitiva: un buton de control rotativ si 2 butoane de functionare: o setare rapida a temperaturii si accesarea cu usurinta a meniului
- pompa integrate pentru circulatie externa (TC120) – circulatia fluidelor pentru controlul temperaturii la un aparat extern/ echipament
- modele disponibile cu sau fara clema (clema – T) – transforma vasele in bai cu agitare, oferind o versatilitate excelenta
- detectia nivelului scazut de lichid – unitate se opreste automat in cazul in care nivelul de lichid in cuva este prea mic
- inchidere la supraincalzire
- alarma vizuala
- calibrare in 2 puncte
- timer


Unittaea de racire		controler
Capacitate (L) Dimensiuni externe rezervor	Zona de lucru (l x w) Adancime min/max lichid Greutate	T120 3 kg H: 335 mm D: 172 mm W: 120 mm
R1-5 L otel inoxidabil H: 410 mm D: 410 mm W: 230 mm 20 kg	110 x 145 mm 85/140 mm 19.2 kg	TC120-R1
R2-5L otel inoxidabil H: 410 mm D: 410 mm W: 230 mm 20 kg	110 x 145 85/140 mm 19.2 kg	TC120-R2
R3-5L otel inoxidabil H: 410 mm D: 410 mm W: 230 mm 21 kg	110 x 145 mm 85/140 mm 19.2 kg	-
R4-20L otel inoxidabil H: 530 mm D: 490 mm W: 390 mm 40 kg	230 x 305 mm 85/140 mm 37.8 kg	TC120-R4
R5-12L otel inoxidabil H; 585 mm D: 575 mm W: 415 mm 47 kg	260 x 115 mm 125/180 mm 47 kg	TC120-R5


Specificatii tehnice:

Controler	TC120
Stabilitate (DIN 12876) apa @ 100C, 0C	+/- 0.1
-100C pentru 50% apa, 50% glicol, 0C	+/- 0.1
Uniformitate (DIN 12876) apa @ 100C, 0C	+/- 0.1
-100C pentru 50% apa, 50% glicol, 0C	+/- 0.1
Setare rezolutie	0.1
Display	LED 4 cifre
Functia timer	1 pana la 6000 minute
Nr. valori temperatura stocata	3
Puncte recalibrare	2
Mufa pentru sonda externa (TXPEP, TXSEP)	-
Interfete de comunicare	-
Programabil	-
Nr. de programe stocate	-
Relee	-
Siguranta supratemperatura	ajustabila
Inchidere in cazul unui nivel de lichid scazut in rezervor	*
Alarme (pot fi configurate pentru inchiderea releului)	Limita max depasita (fara releu)
Putere incalzitor 230 V, kW	1.3
Putere electrica 230 V, kW	1.4 (50 Hz)
Inaltime peste marginea rezervorului, mm	200
Adancime sub marginea rezervorului, mm	135
Pompa Grant Optima
Presiune maxima apa, mbar	210
Debitul maxim, apa, L/min	16
Conector pompa, 6 mm deschidere	Potrivit pentru tuburi cu diametrul de 9 mm
Conector pompa, 11 mm deschidere	Potrivit pentru tuburi cu diametrul de 15 mm


Pompe de presiune ianlata (optional)
Pompe VTP

Model	VTP1	VTP2
Presiune maxima apa, mbar	1000	1650
Debitul maxim apa L/min	9	12
Orificiu conducta intrare/iesire, mm	12.7	12.7
Conexiune electrica	10 amp IEC	10 amp IEC
Consum putere, W	30	40
Putere trimisa la lichid @ 200C, W	15	22
Siguranta	Siguranta termica	Siguranta termica


Conectori pompa (optionali)

Conectori pompa descriere	Cod catalog	Cod SEPADIN
Conector din plastic de rezerva pentru inlet/outlet pompa. Potrivit pentru tuburile cu diametrul ext. de 6 mm. Domeniul de temperatura -50 pana la 2000C	P-M6	158-503
Conector din plastic de rezerva pentru inlet/outlet pompa. Potrivit pentru tuburile de 11 mm diametrul extern. Domeniul de temperatura -50 pana la 2000C	P-M11	158-504
Conector din otel inoxidabil pentru inlet/outlet pompa, M16 x 1 male pentru furtunul 16 mm. Domeniul de temperatura -50 pana la 2000C	M-M16	158-505
Conector metalic inlet/outlet pompa, prindere rapida 4 mm. Se potriveste la tuburile semi-rigide de 4 mm dimaetrul extern. Domeniul de temperatura -20 pana la 1000C	M-SR4	158-506
Conector metalic inlet/outlet pompa, prindere rapida 6 mm. se potriveste la tuburile semirigide cu daimetrul extern de 6 mm. Domeniul de temperatura -20 pana la 1000C	M-SR6	158-507
Conector metalic pompa inlet/outlet, prindere rapida 8 mm. Se potriveste la tuburile semirigide cu diametrul extern de 8 mm. Domeniul de temperatura -20 pana la 1000C	M-SR8	158-508
Conector metalic pompa inlet/outlet, stut furtun 7mm. Potrivit pentru tuburi de 7 mm diametrul intern. Domeniul de temperature -40 pana la 1200C	M-HB7	158-509
Conector metalic pompa inlet/outlet, stut furtun 9mm. Se potriveste la tuburile flexibile cu diametrul intern de 9 mm. domeniul de temperature -40 pana la 1200C	M-HB9	158-510
Conector metalic pompa inlet/outlet, stut furtun 12 mm. Se potriveste la tuburile flexibile cu 12mm diametrul intern. Domeniul de temperature -40 pana la 1200C	M-HB12	158-511
Placa metalica pompa inlet/outlet, ¼” BSG ¼ femela. Domeniul de temperature -50 pana la 2000C	M-UC	158-512


Seria de unitati de referigerare Grant R

Unitate * standard	R1	R2	R3	R4	R5
Control releu (recire on/off)	-	*	*	*	*
Agentul de racire	R134a	R134a	R134a	R134a	R134a
Scurgere	-	*	*	*	*
Inchidere la supratemperatura, 1000C limita	*	*	*	*	*
Termostat de protectie la inghetare apei	*	*	*	*	*
Intrerupator pentru presiune inalta, 27 bar	-	-	-	*	*
Putere de racire, ambient 200C @200C, W	250	250	160	900	1100
@00C, W	140	140	150	500	1050
@-100C, W	100	100	120	300	800
@-200C, W	35	35	50	180	580
@-300C, W	-	-	5	40	370
@-400C, W	-	-	-	-	130
@-470C, W	-	-	-	-	25
Putere maxima electrica (maxim) 230 V, W	334 (50 Hz)	334 (50 Hz)	354 (50 Hz)	850 (50 Hz)	1400 (50 Hz)
Emisii EC Clasa	B	B	B	B	B


Ghid de comanda:

Cod producator	Descriere	Cod SEPADIN
TC120-R1	Circulator cu racire/incalzire digital standard, capacitate 5 L	158-513
TC120-R2	Circulator cu racire/incalzire standard, capacitate 5 L	158-514
TC120-R4	Circulator cu racire/incalzire standard, capacitate 20 L	158-515
TC120-R5	Circulator cu racire/incalzire standard, capacitate 12 L	158-516
