PRODUCATOR: ROTRONIC - ELVETIA

SONDE PENTRU TERMOMETRE
==========================
- SONDE PT100: SERIA AC

Acurate: clasa A
Tehnologie cu fir: 4 – fire (4 – wire)
T90 : timpul necesar pentru atingerea a pana la 90 % din valoarea noua masurata la o crestere a temperaturii

Modele:

Cod catalog	Tip Sonda	domeniul de masurare clasa A acuratete (IEC 60751)	Domeniu operare sonda	Domeniu operare cablu
AC1900	Sonda fixa 100 x 3 mm DIN 1.4404	-50…300 grade C	-70…500 grade C, t90: 80/6 secunde	fara cablu
AC1902	Sonda de insertie cu maner 249 x 3 mm DIN 1.4404	-50…300 grade C	-70…500 grade C, T90: 80/6 secunde	1 m, cablu PUR Mx. 115 grade C Min: -45 grade C
AC1903	Sonda cablu 200 x 6 mm Nu este rezistent la apa DIN 1.4404	-50…300 grade C	-70…500 grade C, T90: 170/ 15 secunde	2 m, cablu thermoplastic Max: 105 grade C Minim: -40 grade C
AC1904	Sonda - cablu 50 x 6 mm rezistent la apa DIN 1.4301	-50…+300 grade C	-50…110 grade C, T90: 185/ 20 secunde	2 m, cablu thermoplastic Max.: 105 grade C Min: -40 grade C
AC1905	Sonda de suprafata 40 x 10 x 5 mm DIN 1.4301	-50…+300 grade C	-70…500 grade C, T90: 90 secunde	2 m, cablu siliconic Maxim: 150 grade C Minim: -25 grade C
AC1909	Sonda fixa pentru masurarea in aer, 100 x 4 mm DIN 1.4401	-50…+300 grade C	-50…+120 grade C, T 90: 20 secunde	fara cablu
AC1913 - A	Sonda folie Kapton, 20 x 15 x 2 mm	-50…+200 grade C	-50..+200 grade C, T90: 7 secunde	1 m, patru fire PFA Maxim 200 grade C Minim -50 grade C
AC1916-A-T	Sonda cablu 60 x 6 mm rezistenta la apa DIN 1.4571	-30…+200 grade C	-100…+250 grade C, T90: 185/20 secunde	2 m cablu PTFE Maxim: 180 grade C Minim: -50 grade C


Compatibil cu:

Instrumente portabile: TP22
Transmitatorae: TF5, PF4
Statie docking: HL-DS


TRANSMITATOARE
================

- SERIA TERMOFLEX 1, SERIA TERMOFLEX 5

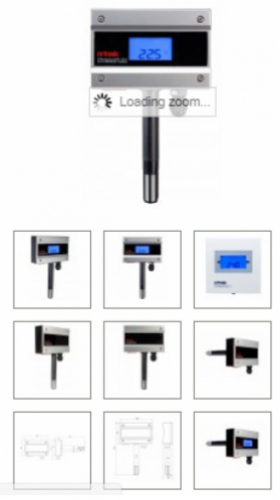

Seria TF1



Caracteristici generale:

• Acuratete: +/- 0.3 K, la 23 grade c +/- 5 K
• Domeniul de aplicatie: -20 pana la +50 grade C/ 0…100 % RH
• Dimensiuni mici
• O instalare cu usurinta
• Interfata service USB


Alimentare electrica
2 wire sau 3 wire

Parametrii masurati: temperatura
Domeniul de temperatura: standard: 0…50 grade C
Display: cu sau fara iluminare
Fara afisaj



TF1 Montare pe perete si pe conducta
Aplicatii:
Incalzire, ventilatie, aer-conditionat

2 - Fire

Cod catalog	TF120
Semnal output	4…20 mA
Alimentare electrica	10…28 VDC
Display	Optional (fara iluminare)
Domeniul de temperatura	scala
Sonda	Fixa
Tip filtru	Polietilena


3 – Fire

cod catalog	TF13x
Semnal output	0…1 V 0…5 V 0…10 V 4…20 mA
alimentare electrica	15…40 VDC/ 12…28 VAC
display	Optional (cu iluminare)
domenul de temperatura	scala
sonda	fixa
tip filtru	Polietilena



TF1 versiunea – montare in spatiu

Aplicatii: birouri

2 – Fire

cod catalog	TF120
Semnal trimis	4…20 mA
Alimentare electrica	10…28 VDC
display	Optional (fara iluminare)



3 – Fire

cod catalog	TF13x
Semnal rimis	0…1 V 0…5 V 0…10 V 4…20 mA
Alimentare electrica	15…40 VDC/ 12…28 VAC
Display	Optional (cu iluminare)



Caracteristici tehnice:

Model	TF120 Analog 2 wire	TF13x Analog 3 - wire
General
Parametrii	temperatura
Material carcasa	ABS
Protectie	tip d/W: IP 65, tip S: IP20
dimensiuni	Montare pe perete: 105 x 172 x 32 mm Versiune montare pe conducta: 105 x 87 x 134 (334) mm Versiunea montare in spatiu: 86 x 86 x 24 mm
Greutate	140 g
conexiuni soda	fixa
Material filtru	Polietilena
display	LCD, 1 sau 2 decimale fara iluminare	LCD, 1 sau 2 decimale cu iluminare
Alimentare electrica	10…28 VDC	15..40 VDC/ 12…28 VAC
consum curent	< 20 mA	< 55 mA (curent trimis) < 15 mA (tensiune output)
domeniul de aplicatie	-20…+50 grade C/ 0…100 % RH (fara condens)
service interfata	USB - Mini
Certificari	CE
Masurarea temperaturii
Senzor	NTC
domeniul de masurare	-20…+50 grade C/ 0…100 grade F
acurate la 23 grade C +/- 5 K	+/- 0.3 K
Timpul de raspuns	4 secunde
analog output
Numar	1
curent	4…20 mA
ternsiune	N/A	0…1/5/10 V

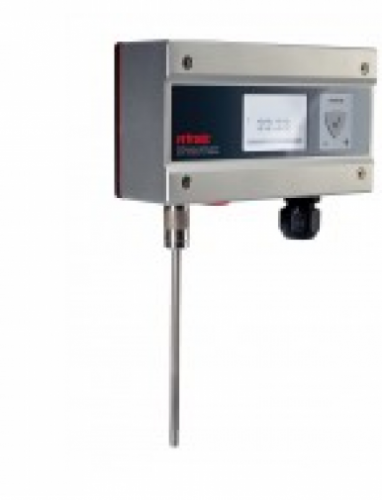

Seria TF5



Caracteristici generale:

• Sonde interschimbabhile Pt100
• Acuratete: vezi capitolul “sonde’ de mai jos
• Domeniul de aplicatie electronic: -40…+60 grade C/ 0…100 % RH, -10…+60 grade /C cu display
• Masurarea temperaturii cu sonda Pt100
• Interfata service
• Versiunea: montrae pe perete
• Parametrii masurati: temperatura

Aplicatii:
Stocare, procese de uscare si transport
2 - Fire

Cod catalog	TF520 tip W
Semnal output	4…20 mA
Alimentare electrica	10…28 VDC
Display	Optional (fara iluminare)
domeniul de temperatura	scala
sonde	Interschimbabile (-100…+600 grade C)


3 – Fire

cod catalog	TF53x Tip W
Semnal output	0…1 V 0…5 V 0…10 V 0…20 mA 4…20 mA
Alimentare electrica	15…40 VDC/ 12…28 VAC
Display	Optional (cu iluminare)
domeniul de temperatura	scala
Sonde	Interschimbabile (-100…600 grade C)


Compatibilitate
-          Sonde Pt100
-          Toate sondele Pt100 cu Conexiune 4 – wire
-          HW4 software

Caracteristici tehnice:

Model/ specificatii	TF520 2 - wire	TF53z 3 - wire
General
Parametrii	Temperatura
Material carcasa	ABS
Protectie	IP65
Dimensiuni	129 x 72 x 45 mm
Greutate	220 g
Conexiuni sonda	4 – pin Binder
afisaj/ operare Optional	LCD, 1 sau 2 decimale cu iluminare Meniul de navigare, 4 taste	LCD, 1 sau 2 decimale cu iluminare Meniu navigare, 4 taste
Alimentare electrica	10…28 VDC	15…40 VDC/ 12…28 VAC
consum curent	< 20 mA	< 20 mA
Domeniul de aplicatie/ conditii de stocare	-40..+60 grade C/ -10…+60 grade C (cu LCD), 0…100 %RH
Scala de temperatura	Maxim -100 pana la +200 grade C
Actualizare softwarte	HW4 software
Marcaj	CE
clasa de protectie la foc	Corespunde la UL94-HB
Analog output
Numar	1
Cuent	4..20 mA	0 (4)…20 mA
tensiune	N/A	0…1/5/10 V
Incarcare posibila		>/ = 1 kΩ (tensiune output)
