PRODUCATOR: ROTRONIC - ELVETIA

SONDE PENTRU TERMOHIGROMETRE
================================

- SONDE STANDARD: HC2A-S, HC2A-S3, HC2A-S-HH

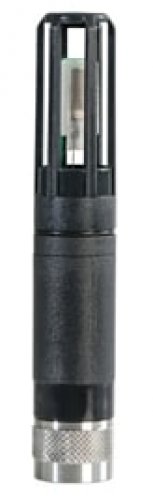

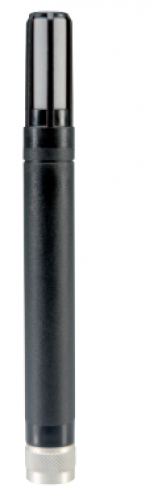

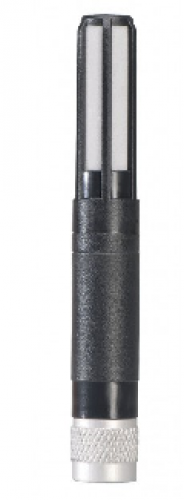

Model: HC2A-S – sonda de umiditate




Caracteristici generale:

Sonde pentru indicatori, transmitattori si data loggers

• Masurare umiditate elative, temperatura si calcul punctul de roua
• O acurate foarte buna
• O repetabilitate foarte buna
• O stabilitate bun ape termen lung < 1 % RH/ an
• Sistem integrat de achizitie date si istorie calibrare
• Sistem de auto – diagnosticar cu compensarea erorii
• Functii alarma programabila
• Functii de calibrare cu usurinta
• 100 % domeniu interschimbabil


Caracteristici tehnice:

Tip sonda	sonda standard
Domeniul de operare	-50…100 grade C/ 0…100 % rh
Acuratete W. profilul “standard” de ajustare	+/- 0.8 % RH/ +/- 0.1 K, la 10…30 grade C Ajustare la 23 grade C si 10,35, 80 % RH
Acuratete W. ajustarea profilului “high precision”	+/- 0.5 % RH/ +/- 0.1 K, la 10…30 grade C la 23 grade C si 10, 20, 30, 40, 50, 60, 70, 80, 90 % RH
Alimentare electrica/ consum putere	3.3…5 VDC
Consum curent	4.5 mA la 3.3 VDC
Stabilitate pe termen lung	< 1 % rh/ an
Senzor de umiditate	Higrometru HT-1
Senzor de temperatura	Pt100 1/3 DIN Clasa B
Protectie sonda	Platsic policarbonat, negru
Cartus filtru	Polietilena
Tip Filtru	Polietilena, 40 um
Timpul de raspuns T63	< 15 secunde
Viteza vant permisa	20 m/s, cu filtru
Calcul psihrometric	Punctul de roua
Software	ROTRONIC HW4
Ajustare sonda cu software	1 Punct & mai multe puncte % rh & grade C
Informatii utilizator	de la softul dat HW4
Procesarea datelor prin HW4	cu cablu interfata
Protectie dispozitiv cu parola	da
Tip semnal trimis	2 x 0…1 VDC
Output Analog	da
Semnal analog output (standard)	0…1 V = 0…100 % rh: 0…1 V = - 40 pana lka 60 grade C
Semnal digital Output	USRT
Interfata Service	UART
Lungime maxima cablu	Pana la 5 m cu cablu pasiv. Pana la 100 m cu cablu activ
Material sonda	PEEK
Material	Policarbonat
carcasa	Policarbonat
FDA/GAMP compatibilitate	FDA 21 CFR Partea 11 si GAMP compatibil
Dimensiuni	Diametru 15 x 108 mm
greutate	17 g

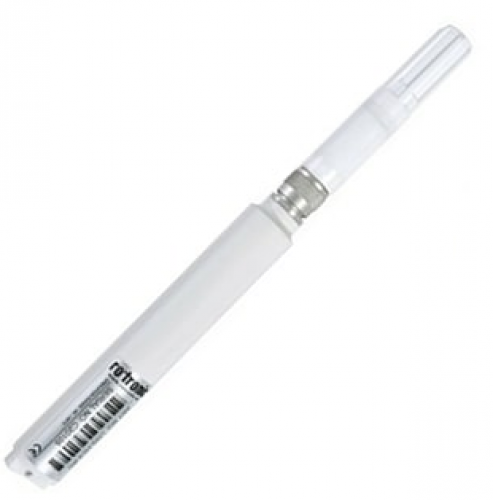

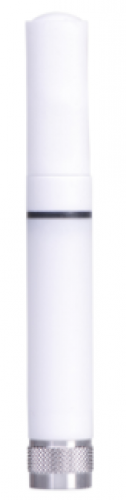

Model: HC2A-S3 – sonda standard meteo




Caractersitici generale:

• Acuratete: +/-0.8 % rh, +/- 0.1 K la 23 grade C +/- 5 K
• Domeniul de aplicatie -50…100 grade C/ 0…100 5 rH
• Interfata digitala (UART) si outut analog 0…1 V
• Scala output standard 0…1 V = -40…60 grade C/ 0…100 % rh
• Ajustabil la 23 grade C si 10, 35, 80 % rH


Caracteristici tehnice:

Tip sonda	sonda meteorologica
Domeniul de operare	-50…100 grade C/ 0…100 % rH
Acurate W. ajustare profil “standard”	+/- 0.8 % RH/ +/- 0.1 K, la 10…30 grade C Ajustare la 23 grade C si 10,35, 80 % RH
Acuratete W. ajustare profil “precizie mare”	+/- 0.5 % RH/ +/- 0.1 K, la 10…30 grade C si 23 grade C si 10, 20, 30, 40 si 50, 60, 70, 80, 90 % RH
Alimentare electrica/ consum putere	3.3 …5 VDC Calibrare @ 3.3 VDC/ 4.5 mA
Stabilitate pe termen lung	< 1 % rh/ an
Senzor de umiditate	Higrometru HT-1
Senzor de temperatura	PT100 1/3 DIN Clasa B
Protectie sonda	Policarbonat, plastic, alb
Cartus filtru	Polietilena, filtru de praf, alb, 40 um
Tip filtru	Polietilena, 40 um
Timpul de raspuns T 63	< 15 secunde
Viteza permisa vant	20 m/s, cu filtru
calcul psihrometric	Punctul de roua
Reproductibilitate “airChip”	< 0.02 % rh/ 0.01 K
Software	ROTRONIC HW4
Ajustare sonda cu software	1 Punct & multipuncte % rh & grade C
Informatii utilizator	de la software HW4
Procesarea datelor cu HW4	cu cablu interfata
Protectie dispozitiv cu parola de protectie	da
tip semanl transmis	2 x 0..1 VDC
Output Analog	da
Semnal analog output (standard)	0..1 V = 0..100 % rH; 0…1 V = -40…+60 grade C
Semnal digital output (standard)	UART
Interfata de comunicare	UART
Lungime maxima cablu	Pana la 5 m cu cablu pasiv. Pana la 100 m cu cablu activ
Interfete de comunicare	UART
Service interfete	UART
Lungime maxima cablu	Pana la 5 m cu cablu pasiv. Pana la 100 m cu cablu activ
Material carcasa	policarbonat
FDS/GAMP conformitate	FDA 21 CFR Partea 11 si GAMP
Dimensiuni	Ø 15 x 108 mm
Greutate	15 g

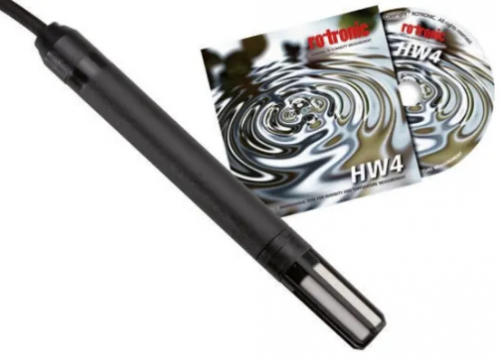

Model: HC2A-S-HH



Rotronic HC2-S-HH este o sondă de măsurare a umidității relative exactepentru mediile peroxidului de hidrogen și este capabilă să măsoare atât umiditatea și temperatura, cât și să calculeze punctul de rouă / îngheț.
Proiectat special pentru utilizarea cu instrumentele de măsurare a umidității Rotronic HygroClip 2.
Cu istoricul de achiziție și calibrare a datelor integrate, sonda Rotronic HC2-S-HH este programabilă cu funcții de alarmă și caracteristici avansate, ușor de utilizat.
Bazat pe tehnologia Airchip 3000, caracteristicile unice ale Rotronic HC2-S-HH, cum ar fi tehnologia senzorului avansat și integrarea oferă o precizie superioară și funcționalitate de ultimă generație.
Aplicațiile și industriile tipice includ HVAC, industria alimentară, echipamente pentru servicii de construcții, hârtie, textile și farmaceutice.

Caracteristici:

• Răspuns rapid -  Prin decuplarea senzorului de temperatură Pt100 de la sondă, răspunsul termic este îmbunătățit semnificativ.
• Tehnologie inovatoare de filtrare - Cea mai recentă tehnologie de filtrare oferă un nivel extrem de ridicat de protecție și menține mediul optim de măsurare pentru senzorii de umiditate Hygromer și temperatura Pt100.
• Tehnologia Airchip 3000 - Tehnologia Airchip 3000 compensează umiditatea și temperatura peste 30.000 de puncte de referință. În plus, Airchip 3000 oferă 2.000 de date de memorie și calculul punctului de rouă / îngheț.
• Flexibilitate maximă - Interfața și ieșirile analogice scalabile ale utilizatorului permit sonda să fie utilizată ca dispozitiv autonom. Acestea pot fi, de asemenea, integrate fără efort într-o aplicație OEM, iar sondele pot fi schimbate fără reglare.

Pe lângă faptul că este utilizat cu Rotronic HygroClip 2, sonda HC2-S-HH poate fi folosită ca dispozitiv autonom folosind fie semnalele de ieșire analogice, fie interfața digitală a sondei.
Conectori, cabluri și adaptoare de interfață digitală sunt disponibile în acest scop. Integrarea digitală cu aplicațiile OEM este facilitată de opțiunile protocolului de comunicare cu sondă.

Funcțiile cheie ale utilizatorului sondei de umiditate Rotronic HC2-S-HH includ:

• Setări configurabile de utilizator
• Calculul punctului de rouă sau îngheț
• Calibrarea și reglarea temperaturii umidității
• Modul simulator
• Încercare automată a senzorului de umiditate și compensare în derivă
• Modul de avarie a senzorului
• Înregistrarea datelor


Specificatii:

Precizia sondei	Gama de aplicații	Scalare standard de ieșire	Tip filtru	Consum curent
± 0,8% RH, ± 0,1 K, la 10 ... 30 ° C	-50 ... 100 ° C / 0 ... 100% hr	0 ... 1 V = -40 ... 60 ° C / 0 ... 100% hr	Fără filtru	4,5mA la 3,3 VCC

Senzor de umiditate	Senzor de temperatura	Timpul de răspuns T 63	carcasă
Hygromer Rotronic IN-1	Rotronic Pt100 1/3 DIN Clasa A	<15 sec.	policarbonat

- SONDE DE INALTA PRECIZIE: HC2A-SH, HC2A-S3H




Model: HC2A-SH



Caracteristici generale:


• Acuratete: +/- 0.5 % rh +/- 0.1 K la 23 grade C +/- 5 K
• Domeniul de aplicatie: -50…100 grade C/ 0…100 % rh
• Interfata digitala (UART) si scala analoaga output 0…1 V
• Scala standard output: 0…1 V = - 40….60 grade C/ 0…100 % rh
• Ajustate la 23 grade C si 10, 20, 30, 40, 50, 60, 70, 80, 90 % rh, apoi calibrare la 20, 50, 80 % rh

Caracteristici tehnice:

tip sonda	Sonda standard
domeniul de operare	-50…100 grade C/ 0…100 % RH
Acuratete la 23 +/- 5 grade C	+/- 0.5 % rh/ +/- 0.1 K
Acuratete w.  ajustarea profilului “precizie inalta”	la 23 grade C/ 10, 20, 30, 40, 50, 60, 70, 80, 90 % rh +/-m 0.5 % rh/ 0.1 K
Alimentare electrica/ consum putere	3.2 …5 VDC, calibrare 3.3 VDC/ 4.5 mA
Stabilitate pe termen lung	< 1 % rh/ an
Senzor de umiditate	Higrometru IN – 1
Senzor de temperatura	PT100 1/3 DIN Clasa B
Sonda de p[rotectie	carcasa de protectie din plastic, neagra
Cartus filtru	Polietilena, filtru de praf, gri, 20 um
Timpul  de raspuns T 63	< 15 secunde
Viteza permis avant	20 m/s, cu filtru
Calcul psihrtometric	Punctul de roua sau punctul de inghet
Reproductibilitate	< 0.02 % rh/ 0.01 K
Software exploatare	ROTRONIC HW4
ajustare sonda cu software	1 Punct & multipuncte % rh & grade C
Informatii utilizator	Pentru software HW4 (device manager)
Procesarea datelor cu HW4	Cu cabalu interfata
Protectie dispozitiv cu parola de protectie	da
Tipul semanlului output	2 x 0 .. 1 VDC
Output Analog scalabil de utilizator	da
Semnal output Analog (standard)	0… 1 V = 0…100 % rh 0…1 V = -40…+60 grade C
Semnal transfer digital (standard)	UART
Interfata service	UART
Protectie eversibila tensiune	Mecanic in conector
Lungime maxima cablu	Pana la 5 m cu cablu pasiv. Pana la 100 m cu cablu activ
Material carcasa	Policarbonat
Compatibilitate FDA/GMP	FDA 21 CFR Partea 11 si GAMP compatibilitate
Dimensiuni	dimaetru 15 x 83 mm
Greutate	10 g


Model: HC2-S3H



Caracteristici generale:
Acuratete: +/- 0.5 % rh, +/- 0.1 K, la 23 grade C +/- 5 K
Domeniul de aplicatie: -50…100 grade C/ 0…100 % rh
Interfata digitala (UART) si output analog scalabil, 0…1 V
Scala output standardL: 0…1 V = -40…+60 grade C/ 0…100 % rH
Ajustata la 23 grade C si 10, 20, 30, 40, 50, 60, 70, 80, 90 % rh, apoi calibrati la 20, 50, 80 % rh

Caracteristici tehnice:

Tip sonda	Sonda meteorological
Domeniul de operare	-50…100 grade C/ 0…100 % rh
Acuratete la 23 +/- 5 grade C	+/- 0.5 % rh / +/- 0.1 K
Acuratete w. akjustarea profilului “precizie mare”	la 23 grade C/ 10, 20, 30, 40, 50, 60, 70, 80, 90 % rh +/- 0.5 % rh/ 0.1 K
Alimentare electrica/ consum putere	3.2 …5 VDC, calibrare @ 3.3 VDC/ 4.5 mA
stabilitate pe termen lung	< 1 % rh/ an
Senzor de umiditate	Higrometru IN-1
Protectie sonda	carcasa din ploicarbonat, plastic alb
Cartuse filtru	Polietilena filtru de praf, alb, 40 um
Timpul de raspuns T63	< 20 de secunde
Viteza permisa a vantului	20 m/s, cu filtru
Calcul psihrometru	Punctul de roua sau punctul de inghet
reproductibilitate Airchip	< 0.02 % rh/ 0.01 K
Softwar	Rotronic HW4
Ajustare sonda de software	1 punct & multipuncte % rh & grade C
Informatii utilizator	din softul HW4 (device manager)
Procesarea datelor cu HW4	cu cablu interfata
Protectie dispozitiv cu parola de protectie	da
tip semnal output	2 x 0 … 1 VDC
Output analog	da
Semanl analog output (standard)	0…1 V = 0….100 % rh; 0…1 V = -40 – 60 grade C
Semnal digital output (standard)	UART
Interfete de comunicare	UART
Interfata service	UART
Lungime maxima cablu	Pana la 5 m cu cablu pasiv. Pana la 100 m cu cablu activ
Material carcasa	Policarbonat
FDA/GMP compatibilitate	FDA 21 CFR ]Partea 11 si GAMP compatibil
Dimensiuni	dimaetru 15 x 83 mm
Greutate	10 g

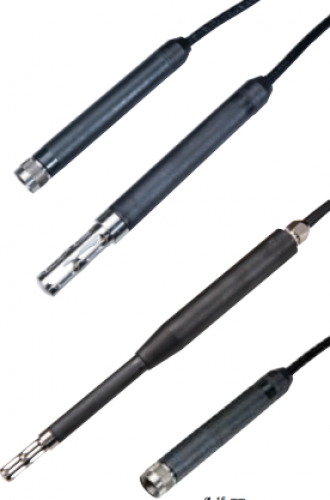

- SONDE INDUSTRIALE CU CABLU: HC2A-IC1xx, HC2A-IC3xx, HC2A-IC4xx, HC2A-IC5xx,
                                                                  HC2A-IC7xx






Caracteristici generale:


• Acuratete: +/- 0.8 % RH, +/- 0.1 K, la 10…30 grade C
• Domeniul de aplicatie: -100…+200 grade C (H2C-HK40)/ 0…100 % RH
• Interfata digitala (UART) si analog output scalabil, 0…1 V
• Output analog scalare: 0…1 V = -40..+60 grade C/ 0…100 % RH
• Ajustare la 23 grade C si 10, 35, 80 %RH


Caracteristici tehnice: - sonde industriale


Cod catalog	HC2A-IC1xx*	HC2A-IC3xx*	HC2A-IC4xx*	HC2A-IC5xx*	HC2A-IC7xx*
Dimensiuni	Ø 15 x 100 mm	Ø 15 x 250 mm	Ø 15 x 400 mm	Ø 15 x 550 mm	Ø 15 x 700 mm
Acuratete	0.8 % RH, +/- 0.1 K, la 10…30 grade C
Alimentare electrica	3.3 … 5 VDC, ajustata la 3.3 VDC, curent: 4.5 mA
Senzor tip	ROTRONIC HYGROMETER HT-1, HH-1, Pt100 1/3 clasa B
timpul de raspuns	< 15 s, fara filtru
Material	PPS, otel inox 1.4301
Greutate	230 g	260 g	290 g	310 g	340 g

• Xx = lungime cablu in metri (02, 05), 80 g pe metru de cablu

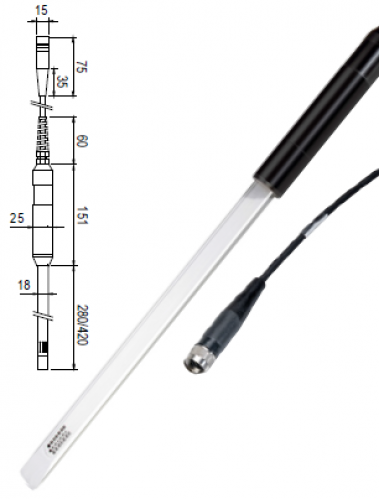

Modele: HC2A-IC3xx, HC2A-IC4xx, HC2A-IC5xx,
                                                                  HC2A-IC7xx,


Cod catalog	HC2A-IC3xx*-A	HC2A-IC4xx*-A	HC2A-IC5xx*-A	HC2A-IC7xx*-A
Dimensiuni	Ø 15 / 25 x 250 mm	Ø 15/ 25 x 400 mm	Ø 15/25 x 550 mm	Ø 15/25 x 700 mm
acuratete	+/- 0.8 % RH, +/- 0.1 K, la 10…30 grade C
Alimentare electrica	3.3…5 VDC, ajustata la 3.3 VDC, curent: 4,5 mA
Senzor tip	ROTRONIC HYGROMETER HT-1, Pt100 1/3 Clasa B
timpul de raspuns	< 15 s, fara filtru
Material	PPS, otel inox 1.4301
Greutate	290 g	320 g	350 g	380 g

• Xx = lungime cablu in m (02, 05), 80 g pe metru de cablu


Compatibilitate:

• Instrumente portabile: HP32, HP32-A

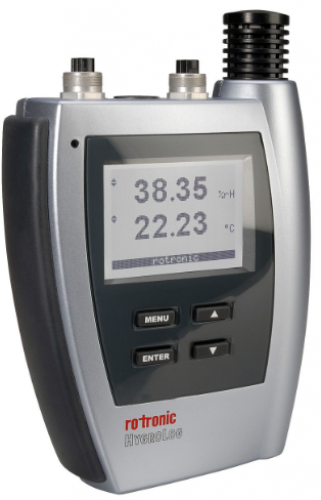

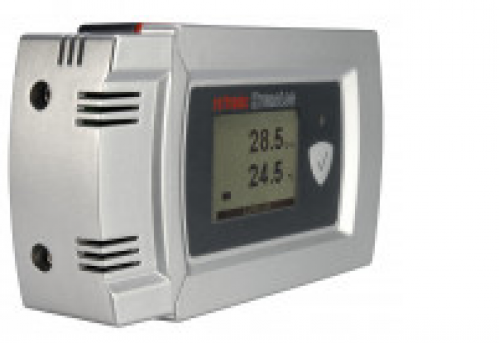

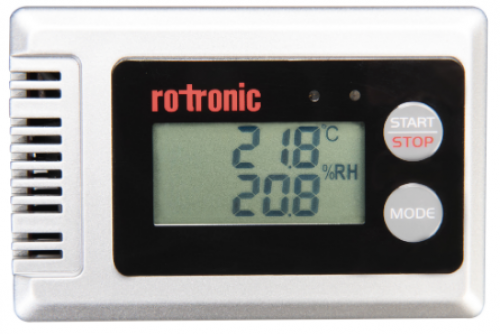

• Data loggers: HL-NT2, HL-NT3, LOG – HC2

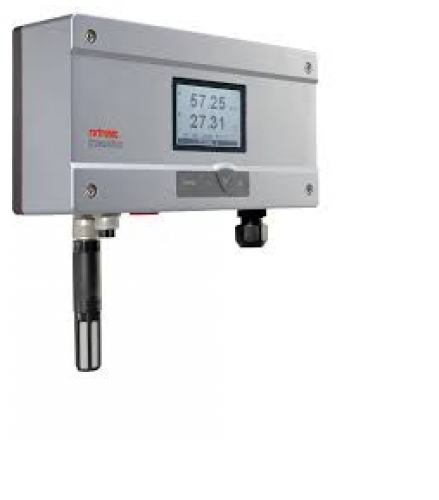

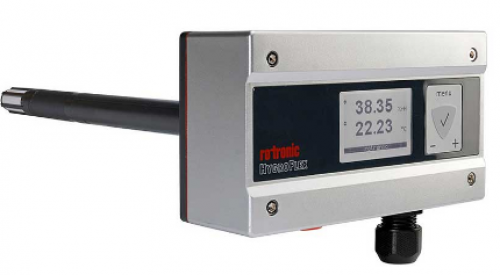

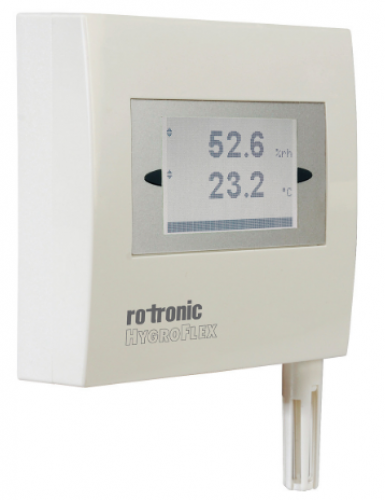

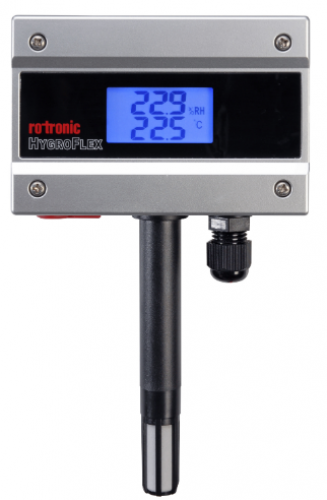

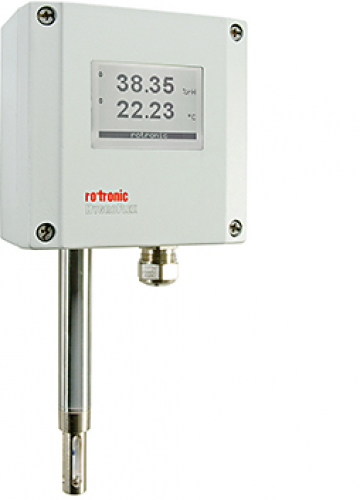

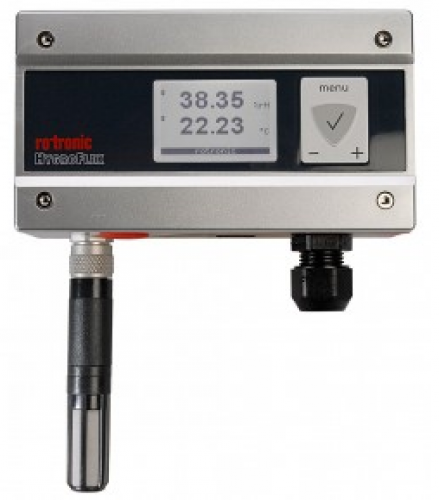

• Transmitatoare: HF5, HF8, PF4

Accesorii recomandate:

• Filtre (pagina 18 catalog in limba engleza)

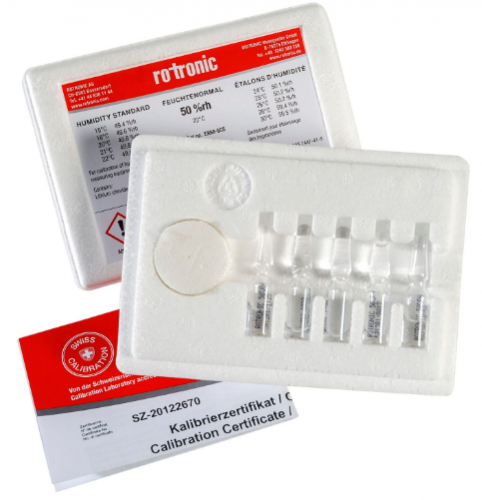

• Standarde de umiditate pentru calibrare 10 % RH – EA10-SCS
• Standarde de umiditate pentru calibrare 35 % RH – EA35-SCS
• Standarde de umiditate pentru calibrare 80 % RH – EA80-SCS

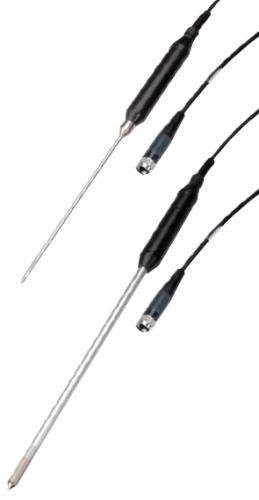

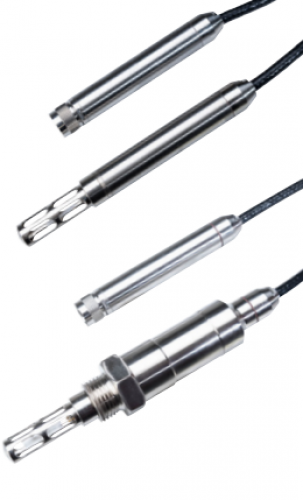

- SONDE INDUSTRIALE DIN OTEL CU CABLU: HC2A-IM1xx, HC2A-IM3xx, HC2A-IM4xx,
                                                                                      HC2A-IM5xx, HC2A-IE1xx, HC2A-IE3xx,





Caracteristici generale:

* acuratete: +/- 0.8 % RH, +/- 0.1 K, la 10…30 grade C
* domeniul de aplicatie: -100…200 grade C/ 0…100 % RH
* interfata digitala (UART) si interfat analoaga, 0..1 V
* scala output standard: 0..1 V = -40…+60 grade C/ 0…100 % RH
* Ajustare la 23 grade C si 10, 35, 80 % RH

Caracteristici tehnice:

Cod catalog	HC2A-IM1xx*	HC2A-IM3xx*	HC2A-IM4xx*	HC2A-IM5xx*
Dimensiuni	Ø 15 x 130 mm	Ø 15 x 280 mm	Ø 15 x 430 mm	Ø 15 x 580 mm
Acuratete	+/- 0.8 % RH, +/- 0.1 K, la 10…30 grade C
Alimentare electrica	3.3…5 VDC, ajustata la 3.3 VDC, curent: 4.5 mA
Senzor tip	Rotronic Hygrometru HT-1, Pt100 1/3 Clasa B
timpul de raspuns	< 15 s, fara filtru
Material carcasa	Otel inox, DIN 1.4305
Greutate	260 g	400 g	540 g	680 g

• Xx = lungime cablu in m (02, 05), 80 g pe cablu




Cod catalog	HC2A-IE1xx*	HC2A-IE3xx*
tip sonda	½ “ G with rotronic connector	½ “ NPT cu Rotronic conector
Acuratete	+/- 0.8 % RH, +/- 0.1 K, la 10…30 grade C
Alimentare electrica	3.3…5 VDC, ajustata la 3.3 VDC, curent: 4.5 mA
Tip senzor	ROTRONIC HYGROMETER HT-1, Pt100 1/3 clasa B
Presiune	Presiune rezistenta la 100 bar/ 1450 PSI
timpul de raspuns	< 15 s, fara filtru
Material carcasa	Otel inox, DIN 1.4305
Greutate	290 g
Xx = lungime cablu in m (02, 05), 80 g pe m cablu



Compatibilitate:
Instrumente portabile: HP32, HP23-A
Data Loggers: HL-NT2, HL-NT3, LOG – HC2
Transmitatoare: HF5, HF8, PF4

Accesorii recomandate:

• Filtre
• Dispozitiv de calibrare (HC2A-IM) – ER-15
• Dispozitiv de calibrare (HC2A-IE) – EM-G
• Standard de umiditate pentru calibrare 10 % RH EA10-SCS
• Standard de umiditate pentru calibrare 35 % RH EA35-SCS
• Standard de umiditate pentru calibrare 80 % RH EA80-SCS

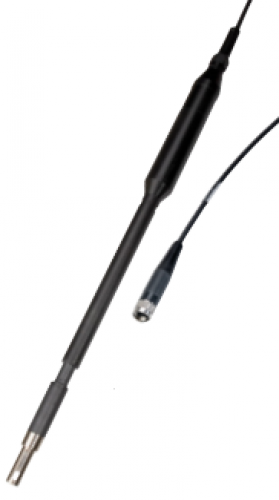

- SONDE PORTABILE PENTRU TEMPERATURI RIDICATE: HC2-HK25, HC2-HK40




Caracteristici generale:

* acuratete: +/- 0.8 % RH, +/- 0.1 K, la 10…30 grade C
* domeniul de aplicatie: -100…+200 grade C/ 0…100 % RH
* Interfata digitala (UART) cu output scala analoaga, 0…1 V
* Scala standard output: 0..1 V = -40…+60 grade C/ 0…100 % RH
* Ajustare la 23 grade C si 10, 35, 80 % RH

Caracteristici tehnice:


Cod catalog	HC2-HK25	HC2-HK40
Sonda tip	Sonda portabila
Dimensiuni	Ø 15 x 250 mm	Ø 15 x 400 mm
acuratete	+/- 0.8 %, +/- 0.1 K, la 10…30 grade C
Alimentare electrica	3.3…5 VDC, ajustat la 3.3 VDC, curent 4.5 mA
senzor tip	ROTRONIC HYGROMER IN-1, Pt100 1/3 clasa B
timpul de raspuns	< 15 s, fara filtru
Material carcasa	PEEK, arama, placate chimic cu Ni
Greutate	210 g	240 g
Lungime cablu	2 m

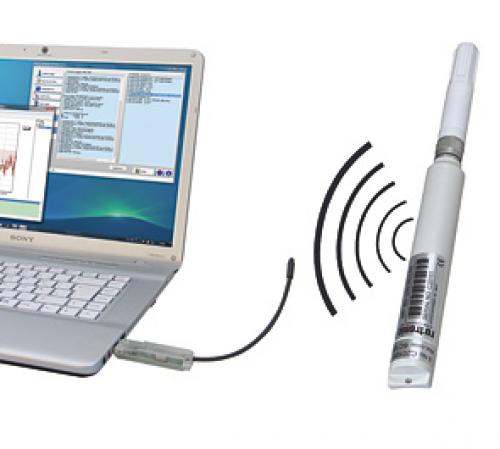

- SONDE CU INTERFATA USB: HC2-WIN-USB




Caracteristici generale:

• Acuratete: +/- 2 % RH, +/- 0.3 K, la 10..30 grade C
• Conectarea directa la un Pc sau un port USB
• Domeniul de aplicatie: -40…+85 grade C/ 0…100 % RH
• Ajustat la 23 grade C si 10, 35, 80 % RH


Caracteristici tehnice:

Cod catalog	HC2-WIN-USB
Tip sonda	HC2 sonda cu Conexiune USB direct
Acuratete	+/- 2 % RH, +/- 0.3 K, la 10…30 grade C
alimentare electrica	Prin cablu USB
Tip senzor	ROTRONIC Hygromer IN-1, Pt100/1 Clasa B
tip filtru	filtru standard din polietilena, 20 um, gri
timpul de raspuns	< 15 secunde, fara filtru
Greutate	110 g
Material carcasa	Policarbonat
Lungime cablu	3 m


Accesorii recomandate:

• Dispozitiv de calibrare: Er-15
• Standard de umiditate pentru calibrare 10 % RH – EA10-SCS
• Standard de umiditate pentru calibrare 35 % RH – EA35-SCS
• Standard de umiditate penru calibrare 80 % RH – EA80-SCS

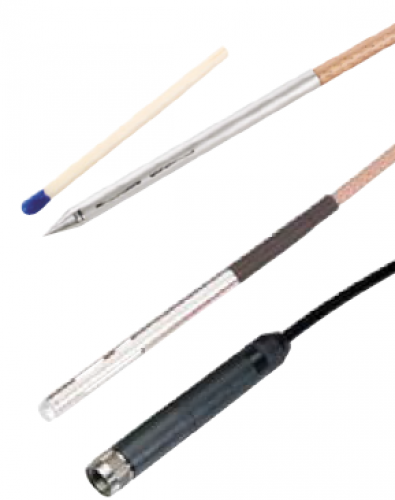

- SONDE MINIATURALE: HC2-C04, HC2-C05




Caracteristici generale:

* acuratete: +/- 1.5 % RH, +/- 0.3 K, la 10…30 grade C;
* domeniul de aplicatie: -40…85 grade C/ 0…100 % RH;
* Interfata digitala (UART) si output analog selectabil, 0…1 V;
* Scala standard output: 0…1 V = -40…60 grade C/ 0…100 % RH;
* Ajustare la 23 grade C si 10, 35, 80 % RH.

Caracteristici tehnice:


Cod catalog	HC2-04	HC2-05
Tip sonda	sonda cablu, Ø 4 mm	sonda cablu, Ø 5 mm
Acuratete	+/- 1.5 % RH, +/- 0.3 K, la 10…30 grade C
Alimentare electrica	3.3 …5 VDC, ajustata la 3.3 VDC, curent: 4.5 mA
tip senzor	ROTRONIC HYGROMER IN-1, Pt100-1/3 clasa B
timpul de raspuns	< 15 s, fara filtru
Material carcasa	Otel inox, DIN 1.4305	arama, Ni-placata
greutate	85 g	85 g
Lungime cablu	2 m


Compatibil:

• Instrument portabil: HP32, HP23-A
• Data loggers: HL-NT2, HL-NT3, LOG-HC2
• Transmitator: HF5, HF8, PF4


Accesorii recomandabile:

• Cablu prelungitor 2 m, negru: E2-02A
• Filtru Teflon pentru Hc2-CO5 – SP-T05
• Dispozitiv de calibrare – Er-05
• Standard de umiditate pentru calibrare 10 % RH – EA10-SCS
• Standard de umiditate pentru calibrare 35 % RH – EA35-SCS
• Standard de umiditate pentru calibrare 80 % RH - EA80-SCS

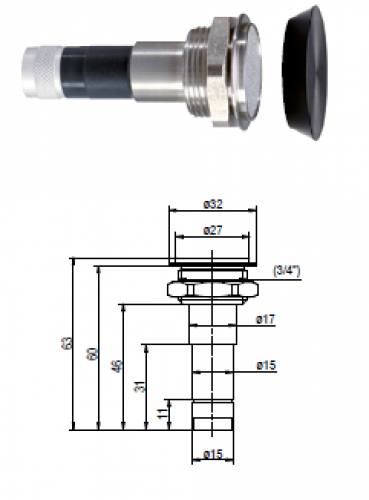

- SONDE CU MONTARE INCASTRATA: HC2-IS25, HC2-IT25, HC2-IP25




Caracteristici tehnice:




Cod catalog	HC2-IS25	HC2-IT25	HC2-IP25
Acuratete	+/- 1.5 % RH, +/- 0.2 K, la 0..90 % RH si 10…30 grade C
alimentare electrica	3.3 …5 VDC, ajustat la 3.3 VDC, curent: 4.5 mA
Tip filtru	Otel	teflon	Polietilena
Tip senzor	Rotronic Hygroimer WA-1, Pt100 1/3 clasa B
Timpul de raspuns	< 20 s	< 25 s	< 20 s
Material carcasa	Policarbonat, otel inox DIN 1.4301
Greutate	50 g

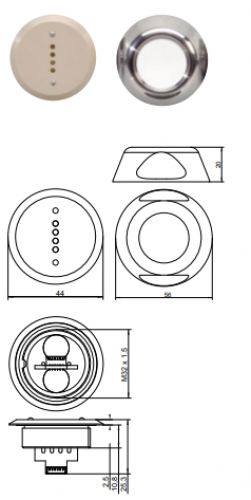

- SONDE PENTRU CAMERE CURATE: HC2A-CRP-SET



Caracteristici generale:

* acuratete: +/- 1.5 % RH/ +/- 0.2 K
* o montare cu usurinta datorita contactului magnetic
* Interfata digitala UART
* ajustat la: 23 grade C si 10, 35, 80 % RH

Caracteristici tehnice:


Cod catalog	HC2-CRP-SET
Tip sonda	sonda pentru camera curate
Domeniul de aplicatie	-5…+60 grade C/ 0…100 % RH
Acuratete	+/- 1.5 % RH/ +/- 0.2 K
Alimentare electrica	3.3…5 VDC
Consum curent	3.5 mA
Stabilitate pe termen lung	< 1 % RH/ an
Senzor	Rotronic Hygromer WA-1
Tip filtru	Teflon, 5 um
Timpul de raspuns	49 secunde
Material carcasa	Otel inox 1.4301/PEEK
Greutate	155 g
Clasa de protectie	IP 65


- SONDE DE INSERTIE: HC2-P05, HC2-HP28, HC2-HP50




Diametrul de 5 mm/ 10 mm
Aplicatii:

• Masurarea activitatii apei
• Unitati portabile cu pentru instrumente portabile si data logger.

Caracteristici generale:

• Acuratete: +_/- 0.8/1.5 % RH, +/- 0.1/0.3 K, la 10…30 grade C
• Domeniul de aplicatie: -40…+85 grade C/ 0…100 % RH
• Interfata digitala (UART)
• Scala standard: 0…1 V = -40…+60 grade C/ 0…100 % RH
• Ajustata la 23 grade C si 10, 35, 80 % RH


Caracteristici tehnice:

Cod catalog	HC2-P05
Tip sonda	Diametyrul de 5 x 200 mm, sonda de insertie cu slot laser
Acuratete	+/- 1.5 % RH, +/- 0.3 K, al 10…30 grade C
Alimentare electrica	3.3 …5 VDC, ajustata la 3.3 VDC, curent: 4.5 mA
Tip filtru	nu este disponibil un filtru
Tip senzor	Rotronic Hygromer IN-1, Pt100 1/3 Clasa B
Timpul de raspuns	< 15 secunde
Material	Otel inox DIN 1.4305 (sonda), POM (maner)
Greutate	160 g
Lungime cablu	2 m



Cod catalog	HC2-HP28	HC2-HP50
Lungime cablu	diametrul 10 x 280 mm	dimaetrul 10 x 500 mm
Acuratete	+/- 0.8 % RH, +/- 0.1 K, la 10…30 grade C
Alimentare electrica	3.3…5 VDC, ajustata la 3.3 VDC, curent 4.5 mA
tip filtru	Otel sinterizat
Tip senzor	ROTRONIC HYGROMER IN-1, Pt100-1/3 Clasa B
Timpul de raspuns	< 20 secunde, cu filtru
Material	Otel inox DIN 1.4305 (sonda), POM (manerul)
Greutate	200 g	300 g
Cablu lungime	2 m


Compatibilitate:

• Instrumente portabile: HP32, HP 230-A
• Instrumente pentru masurarea activitatii apei: HP23-AW-A
• Data logger: HL – NT2, HL-NT3, LOG-HC2
• Transmitatoare: HF5, HF8, PF4
• Analizor de laborator: HygroLab C1

Accesorii recomandate:

• Filtru de rezerva (HC2-HP28/ 50 otel sinterizat) ET-Z10
• Dispozitiv de calibrare HC2-PO5 – ER-05
• Standard de umiditate pentru calibrare 10 % RH – EA10-SCS
• Standard de umiditate pentru calibrare 35 % RH – EA35-SCS
• Standard de umiditate pentru calibrare 80 % RH – EA80-SCS


- SONDE SABIE: HC2-HS28, HC2-HS42





Caracteristici generale:

* Acuratete: +/- 0.8 % RH, +/- 0.1 K, la 10…30 grade C
* Domeniul de aplicatie: -40…+85 grade C/ 0…100 % RH
* Interfata Digitala (UART) si output analog 0…1 V
* scala standard: 0…1 V = -40…+60 grade C/ 0…100 % RH
* ajustata la 23 grade C si 10, 35, 80 % RH


Caracteristici tehnice:

Cod catalog	HC2-HS28	HC2-HS42
Lungime cablu	280 mm	420 mm
Acuratete	+/- 0.8 % RH, +/- 0.1 K, la 10…30 grade C
alimentare electrica	3.3…5 VDC, ajustat la 3.3 VDC, curent: 4.5 mA
tip filtru	fara filtru
Tip senzor	ROTRONIC HYGROMER IN-1, Pt100 1/3 clasa B
timpul de raspuns	< 15 s
Material	Aluminiu (sonda), POM (maner)
Greutate	220 g	240 g
Lungime cablu	2 m



Compatibilitate

             instrumente portabile: HP32, HP 23-A
            data loggers: HL-NT2, HL-NT3, LOG-HC2
            transmitatoare: HF5, HF8, PF 4
Accesorii recomandate:

             filtru de rezerva (BFC-UART) ET-W37-Set
            Dispozitiv de calibrare (web sonda) WP-14-S
            Dispozitiv de calibrare (sonda tip sabie) – EGS
            Standard de umiditate pentru calibrare 10 % RH – EA10-SCS
            Standard de umiditate pentru calibrare 35 % RH – EA35-SCS
            Standard de umiditate pentru calibrare 80 % RH – EA80-SCS
            geanta de transport (doar HC2-HS28) – AC1126

- SONDE UNIVERSALE XD: XD33-S3X, XD33-W3X




Caracteristici generale:


• acuratete: +/- 0.8 % RH, +/- 0.2 K, la 10…30 grade C
• carcasa culoare: negru cu alb
• domeniul de aplicatie: -40…+85 grade c/ 0…100 % RH
• interfata digitala UART
• ajustat la 23 grade C si 10, 35, 80 % RH

Caracteristici tehnice:

Cod catalog	XD33-S3X	XD33-W3X
Culoare carcasa	negru	alb
Domeniul de aplicatie	-40…+85 grade C
Acuratete	+/- 0.8 % RH, +/- 0.2 K, la 10…30 grade C
Alimentare electrica	5…24 VDC/ 5…16 VAC (0…1 V) 16….24 VDC/ 12…16 VAC
Consum curent	< 12 mA
Stabilitate pe termen lung	< 1 % RH/ an
Senzor tip	Rotronic Hygromer HT-1, Pt100 1/3 clasa B
Tip filtru	filtru standard din polietilena, 20 um, gri
Timpul de rasouns	< 15 secunde, fara filtru
Material carcasa	Policarbonat
Greutate	20 g



Accesorii recomandate:

• flansa montare – AC5005
• filtru – vezi pagina 18
• cablu prelungitor 2 m, cu capatul deschis, negru – E2-02XX
• Cablu prelungitor 2 m, cu capatul deschis, alb – E3-02XX
• Dispozitiv de calibrare – Er-15
• Standard de umiditate pentru calibrare 10 % RH – Ea10-SCS
• Standard de umiditate pentru calibrare 35 % RH – EA35-SCS
• Standard de umiditate pentru calibrare 80 % RH – EA80 –SCS
• Cablu service pentru PC – XD-AC3001


TRANSMITATOARE
================

- SERIA HIGROFLEX 1, SERIA HIGROFLEX 3, SERIA HIGROFLEX 4, SERIA HIGROFLEX 5, SERIA HIGROSTAT 5, SERIA HIGROFLEX 7, SERIA HIGROFLEX 8

Seria HF1




Caracteristici generale:

• Acuratete: +/- 3 % RH, +/- 0.3 K, al 23 grade C +/- 5 K
• Domeniul de aplicatie: -20 pana la +50 grade C/ 0…100 % RH
• Dimensiuni mici
• O instalare foarte simpla
• Interfata dispozitiv USB
• Ajustat la 35 % RH/ 80 % RH

Alimentare electrica:

• Tensiune scazuta: 2 x 2 sau 3 fire

Versiuni

• Versiune cu sonda integrata
• Versiunea pentru conducte (D)
• Versiunea pentru montarea pe perete (W)


Parametrii: temperatura si umiditate

Display:

• Afisaj cu sau fara iluminare
• Fara display

HF1 versiuni – pentru montare pe conducta sau pe perete
Masurare umiditatea relativa si tempewratura in HVAC aplicatii.

“2 sau 2x2 fire”
Caracteristici tehnice:

Cod catalog	HF120
Semnal trimis	4…20 mA
Alimentare electrica	10…28 VDC
display	Optional (fara iluminare)
Domeniul de temperatura	scala
Sonde	nu este interschimbabila Standard, sonda conducta 100 mm (optional, sonda conducta 300 mm)
tip filtru	Poilietilena



3 – fire

Cod catalog	HF13x
Semnal trimis	0…10 mV 4…20 mA Doar tensiunea trimisa poate fi schimbata
Alimentare electrica	15…40 VDC/ 12…28 VAC
Display	Optional (fara iluminare)
Domeniul de temperatura	scala
Sonde	Nu sunt interschimbabile Standard, sonda pt. conducta 100 mm (optional, sonda conducta 300 mm)
tip filtru	Polietilena


Compatibil:

• SW21 PC software


Pachet livrat

• Certificat ajustat in fabrica
• Manual de instructiuni

Accesorii recomandate:

• Cablu Service USB – AC0003
• Dispozitivul de calibrare: ER-15
• Flanse montare: AC 5005


HF1 – versiunea – montare in spatiu
Pentru birouri si camera de lucru

“2 sau 2x2 fire”

Cod catalog	HF120
Semnal trimis	4…20 mA
Alimentare electrica	10…28 VDC
Display	Optional (fara iluminare)


“3 fire”

Cod catalog	HF13x
Semnal trimis	0…1 V/ 0…5 V/ 0…10 V/ 4…20 mA doar tensiunea trimisa poate fi schimbata
Alimentare electrica	15…40 VDC/ 12…28 VAC
Display	optional (cu iluminare)



CARACTERISTICI TEHNICE:

MODEL	hf Analog 2 fire	hf1 Analog 3 - fire
General
Parametrii	Umiditate si temperatura
Material carcasa/ protectie IP	ABS/IP65, cu exceptia tipului S IP20
Dimensiuni	105 x 172 x 32 mm (tip W), 105 x 87 x 134 (334)mm (tip D), 86 x 85\6 x 24 mm (tip S)
Greutate	140 g
Conexiuni sonda	fixa
Material filtru	Polietilena
Display	LCD, 1 sau 2 decimale, fara iluminare	LCD, 1 sau 2 decimale, cu iluminare
Alimentare electrica	10-28 VDC
Consum curent	2 x 20 mA max.	< 55 mA (curent trimis) < 15 mA (tensiune trimisa)
Domeniul de plicatie	-20 pana la +50 grade C/ 0…100 5 RH (fara condens)
Interfata service	Mini USB
compatibilitate CE/EMC	EMC directiva 2014/ 30/ EU
Masurare Umiditate
Senzor	Rotronic Hygromewr IN-1
domeniul de masurare	0…100 % RH
acuratete la 23 grade C +/- 5 K	+/- 3.0 % RH (10…90 % RH)
stabilitate pe termen lung	< 1.5 % RH/ an
Timpul de raspuns	< 30 s 63 (63 % crestere  35…80 % RH) fara filtru
viteza maxima vant	20 m/s cu filtru
Masurare temperatura
Senzor	NTC
Domeniul dec masurare	-20…+50 grade C/ 0…+100 grade F
acuratete la 23 grade C +/- 5 K	+/- 0.3 K (tip W, tuip D), +/- 1 K (tip S)
Timpul de raspuns	4 secunde
Output Analog
Numar	2
Curent	4…20 mA	4…20 mA
Tensiune	N/A	0…1/5/10 V



SERIA HF3



Caracteristici generale:

• Acuratete: +/- 2 % RH, +/- 0.3 K la 23 grade C +/- 5 K
• Limita de temperatura la sonda: -40…+60 grade C/ 0…100 % RH
• Domeniul de aplicatie: -40…+60 grade C/ 0…100 % RH
• -10…+60 grade cu afisaj
• Interfata service
• Ajustat la 23 grade C si 35, 80 % RH

Alimentare electrica:
Tensiune: 2 x 2 sau 3 – fire

Versiuni:

• Versiune montare in spatiu cu sonda integrata
• Versiune cu sonda fixa, retractabila
• W – montare pe perete
• D – montrae pe conducta

Parametriui masurati:

• Umiditate si temperatura
• Umiditate doar sau temperatura doar
• Temperatura
• Temperatura & punctul de roua


Scala:

• Umiditate relativa: domeniul selectabil, standard 0…100 % RH
• Temperatura: domeniul selectabil, standard: 0..50 grade C
• Punctul de roua: nu este selectabil

Display: - display cu sau fara iluminare

• Fara display

Aplicatii:

• Birouri si camera de lucru
• 2 sau 2 x 2 fire

Cod catalog	HF320 Tip S	HF320 Tip R
Semnal trimis	4…20 mA
Alimentare electrica	10…28 VDC
display	Optional (fara iluminare)
Domeniul de temperatura	scalabil
sonde	Fixa interna	retractabil


3 – fire

Cod catalog	HF33x Tip S	HF33x Tip R
Semnal trimis	0…1 V 0…5 V 0…10 V 0…20 mA 4…20 mA Selectabil de catre client
Alimentare electrica	18…40 VDC/ 13…28 VAC
Display	Optional (cu iluminare)
Domeniul de temperatura	Scalabil
Sonde	Fixe interne	retractabile


Compatibilitate

• HW4 software

Accesorii recomandabile:

• Cablu service – AC 3006/ AC3009
• Dispozitiv de calibrare (tip R) – ER-10 MS


Seria: HF3 montare pe perete sau pe conducta
Aplicatii: incalzire, ventilatie, aer conditionat
2 sau 2 x 2 fire

Cod catalog	HF320 Tip S
Semnal trimis	4…20 mA
Tensiune de alimentare	10…28 VDC


3 fire

Cod catalog	HF33x Tip W/D
Semnal trimis	0…1 V 0…5 V 0…10 V 0…20 mA 4…20 mA Posibilitate – selectie facuta de catre client
Alimentare electrica	18…40 VDC/ 13…28 VAC
Domeniul de temperatura	scalabil
Sonde	Fixe
Tip Filtru	Polietilena


Accesorii recomandate:

• Cablu service – AC 3006/ AC 3009
• Filtru de rezerva PE, gri NSP-PCG-PE
• Dispozitt\iv de calibrare: ER-15
• Flansa montare: AC 5005.


Caracteristici tehnice:

Model/ date tehnice	HF320 Analog “2 – fire”	HF33x Analog “3 – fire”
General
Parametrii	Umiditate si temperatura
Parametrii calculati	Punctul de roua/ inghet
Material carcasa/ protectie IP	ABS/IP 65, cu exceptia tipului R/S IP20
Dimensiuni	101  182 x 43 mm (tip W), 103 x 82 x 278 mm (tip D), 82 x 82 x 27 mm (tip S)
Greutate	140 g
Material sonda	Policarbonat
conexiuni sonda	Fixa, tip R retractabila
Material filtru	Polietilena
Display	LCD, 1 sau 2 decimale, fara iluyminare	LCD, 1 sau 2 decimale cu iluminare
alimentare electrica	10.28 VDC                                         18-40 VDC/ 13-28 VAC
Consum curent	2 x 20 mA max.	< 60 mA DC / < 150 mA AC (tip W/D) < 100 mA DC / < 250 mA AC (tip R/S)
Temperatura aplicatie/ conditii de stocare	-40-60 grade C/ 0-100 % RH, -10…+60 grade C (cu display)
domeniul de masurare	-40 pana la +60 grade C
Actualizare software	Prin HW4 software
compatibilitate CE	Directiva ENC 2014/ 30/ EU
Clasa de protectie	Corespuinde la UL94 – HB
Masurare umiditate
Senzor	Rotronic Hygroimer IN-1
acuratete la 23 grade C +/- 5 K	+/- 2.0 % RH/ +/- 1.0 % RH (tip R)
stabilitate pe termen lung	<1 % RH/ an
Timpul de raspuns	< 15 secunde t63 (63 % crestere 35…80 % RH) fara filtru
Viteza maxima vant	20 m/s cu filtru
Masurate temperatura
Senzor	Pt100 Clasa A
domeniul de masurare	-40 pana la +60 grade C/ -40 panha la 140 grade F
Acuratete la 23 grade C +/- 5 K	+/- 0.3 K/ +/- 0.2 K (tip R)
Puncte de ajustare	1
]stabilitate pe termen lung	< 0.1 grade C/ an
timpul de raspuns	< 15 secunde t63 (63 % crestere 35 …80 % RH) fara filtru
Limite scala	-999…+9999 unitati
Output Analog
Numar	2
Curent	4…20 mA	0/4…20 mA
Tensiune	N/A	0…1/5/10 V
Incartcare maxima		>/ = 1 kΩ/ V (tensiune output)
acuratete la 23 grade C	0.03 mA	0.02 mA  2mV (0…1 V), 5 mV (0…10 V)



Seria HF4




Caracteristici generale:

• Acuratete: +/- 1 % RH, +/- 0.2 K, la 23 grade C +/;- 5 K
• Limita de temperatura pentru sonda: -50…100 grade C/ 0…100 % RH
• Domeniul de aplicatie: -40…+60 grade C/ 0…100 % RH; -10…+60 garde C cu display
• Comunicare digital
• Interfata Service
• Ajustata la 23 grade C si 10, 35, 80 % RH.


Alimentare electrica:

• Tensiune scazuta: 2 x 2 sau 3 fire
• Versiuni:
• - W – montare pe perete

• D – montare pe conducta

Parametrii masurati:

• Umiditate si temperatura
• Umiditate
• Temperatura
• Umiditate & punctul de roua

Display

• Display cu iluminare
• Fara display



HF4 versiuni monatrea pe conducte si perete
Aplicatii: aplicatii HVAC, muzee, sere, camera de stocare, biblioteci, piscine, controlul climei in birouri

2 sau 2 x 2 fire


Cod catalog	HF420 Tip W/D
Semnal trimis	4…20 mA
Alimentare electrica	10…28 VDC
Display	Optional (fara iluminare, tastaura) tip D doar versiunea orizontala posibila cu display (vezi poza)
Domeniul de temperatura	scalabil
Sonde	fixe
Tip filtru	Polietilena


3 fire

Cod catalog	HF4x tip W/d	HF456 tip w/d (digital)
Semnal output	0…1 V 0… 5 V 0… 10 V 0… 20 mA 4… 20 mA Selectabila de catre client	RS – 485 Ethernet Wlan
alimentare electrica	18…40 VDC 13…28 VDC	9…35 VDC 7…28 VAC
Display	Optional  (cu iluminare, stralucire) tip D doar versiunea orizontala posibil pe display
Domeniul de temperatura	scalabil
sonde	Fixe
Tip Filtru	Polietilena



Accesorii recomandabile:

• Cablu service AC 3006/AC 3009
• Filtru de rezerva, Pe, negru – NSP-PCB-PE
• Dispozitiv de calibrare – Er – 15
• Kit de montare DIUN top (tip W) – AC5002


CARACTERISTICI TEHNICE:

Model/ carcateristici tehnice	HF420 analog 2 fire	HF43x Analog 3 fire
General
Parametrii	Umiditate sio temperatura
Parametrii8 calculati	Punctul de roua/ punctul de inghet
Material carcasa/ Protectie IP	ABS/IP65
Dimensiuni	129 x 157 x 45 mm (tip W), 129 x 253 x 72 mm (tip D)
Greutate	220 g
Material proba	Policarbonat
Conexiune sonda	fixa
Material filtru	Polietilena
Display	LCD, 1 sau 2 decimale cu iluminare, \navigare in meniu, 4 taste	LCD, 1 sau 2 decimale cu iluminare, navigare in meniu, 4 taste de operare
Alimentare electrica	10…28 VDC
Consum curent	2 x 20 mA max.
carcasa aplicatie temp/ sistemul electronic	-40 pana la +60 grade C/ -10 pana la +60 grade C (cu LCD), 0…100 % RH
Domeniul de masurare	-50 pana la +100 grade C
Software	Via HW4 software
Interfata Service	UART service interfata
Compatibilitate CE/EMC	Directiva EMC 2014/30/EU
Masurare umiditate
Senzor	ROTRONIC HYGROMER IN - 1
Domeniul de masurare	0…100 % RH
Acuratete la 23 grade C +/- 5 K	+/- 1.0 % RH
Stabilitate pe termen lung	< 1 % RH/ an
Timpul de raspuns	< 15 s t 63 (63 % crestere 35…80 % RH) fara filtru
viteza maxima vant	20 m/s cu filtru din polietilena
Masurarea temperaturii
Senzor	Pt100 1/3 Clasa B
Domeniul de masurare	-50…100 grade C/ -58…212 grade F
acuratete la 23 grade C +/- 5 K	+/- 0.2 K
Puncte de ajustare	1
Stabilitate pe termen lung	< 0.1 grade C/ an
timpul de raspuns	< 15 secunde t 63 (63 % crestere 35…80 % RH) fara filtru
analog output
Numar	2
Curent	4…20 mA	0/4..20 mA
Tensiune	N/A	0…1/5/10 V
Incarcare maxima		>/ = 1 kΩ/ V (output tensiune)
Acurate la 23 grade C	0.03 mA	0.02 mA 2 mV (0…1 V), 5 mV (0…10 V)


Seria HF5 versiune montare pe perete si conducte


2 x 2 fire

Cod catalog	HF520 tip W/D
Semnal trimis	4…20 mA
Tensiune de alimentare	10…28 VDC



¾ fire

Cod catalog	HF5xx Tip W/D
Semnal trimis	0…1 V 0…5 V 0…10 V 0…20 mA 4…20 mA Selerctia este facuta de catre clienmt	RS-485 Ethernet (nu pentru versinea din aluminiu)
Alimentare electrica	Tensiune scazuta: 15…40 VDC/12…28 VAC Izolata galbvanic: 9…36 VDC/ 7…24 VAC (nu pentru versiunea din aluminiu)
Display	Optional (cu iluminare, display)	Domeniu output
Scalabil	Sonda	1 sonda interschimbabila HC2


HF5 – montare pe perete

Tensiune 4 fire

Cod catalog	HF5xx Tip L/D
Semnal trimis	0…1 V 0… 5 V 0…10 V 0…20 mA 4… 20 mA selectabil de catre client	RS – 485 ethernet
Alimentare electrica	Tensiune de alimentare: 100…240 VAC
Versiuni	tip W
Display	Optional (cu iluminare, tastatura)
Sonde	1 sonda HC2 interschimbabila
domeniu output	scalabil
Carcasa	ABS


Caracteristici tehnice:

Model	HF520 2 fire	HF53/4/x 3 fire	HF4\56x, 4 fire
General
Parametrii	Umiditate si temperatura
Parametrii calculati	toti parametrii psihrometrici
Material carcasa/ Proptectie IP	ABS/ IP65 (modele cu USB sau interfata Ethernet, IP 40), Al/ IP65 (de asemenea cu interfata Ethernet)
Dimensiuni	ABS: 129 x 72 x 45 mm Al: 160 x 100 x 61 mm
Greutate	ABS: 220 g	ABS: 220 g, Al: 750 g	ABS: 500 g
Conexiuni sonda/ interfata	E 2/ UART
Display	LCD, 1 sau 2 decimale, fara iluminare, navigare in meniu, 4 taste	LCD 1 sau 2 decimale, cu iluminare, meniul de navigare, 4 taste de operare
Conexiuni electrice	M 16 cablu Mufa (USB/Ethernet)		2 x M 16 cablu
alimentare electrica	10…28 VDC min. 10 + 0.02 + incarcatura	15…40 VDC/ 12…28 VDC galbavanic, izolate 9…36 VDC/ 7…24 VAC	100…240 VAC
Consum curent	2 x 20 mA max.	270 mA max. (fara Ethernet) 420 mA max. (cu Ethernet)	30 mA max. (fara Ethernet) 45 mA max. (cu Ethernet)
Timpul de pornire	1 minut
apolicatie temp. carcasa/ sistemul electronic	-40…+60 grade C/ -10…+60 grade C, 0…100 % RH
Actualizare software	HW4 software
Protectia la foc	Corespunde la UL\94 – HB
Masurare umiditate
Masurare umiditate	In functie de sonda
Masurare temperatura	In functie de sonda
analog output
Numar	2
Curent	4…20 mA	0/4…20 mA
Tensiune	N/A	0…1/5/10 V
Izolatie galvanica	N/A	HF54 si HF56
acuratete la 23 grade C	0.02 mA	0.02 mA 10 mV
digital output
RS 485	fara output digital	RS-485 & analog
USB		USB & Rs-485 & analog
Ethernet		Ethernet RJ45 & RS485 & Analog



Seria HS5




Aplicatii:
HVAC aplicatii, industria alimentara si industria farmaceutica, spitale

Caracteristici generale:

• Masurare umiditate si temperatura
• Toate calculele psihrometrice sunt disponibile
• O precizie mare a determinarilor
• Releu mecanic cu potential liber
• Comunicare digitala cu Ethernet

Semnal output

• Curent output 4…20 mA
• Tensiune output 0…10 V
• Ethernet (optional)
• Releu


Versiunea: montarea pe perete
Parametrii masurati:

• Umiditate relativa si temperatura
• Un parametru psihrometric

Scala

• Umiditate relativa: 0…100 % RH
• Temperatura: 0…50 grade C
• Parametrii: domeniul selectabil


Caracteristici tehnice:


Model	HS5
General
Tip dispozitiv	hygrostat si thermostat
Parametrii	Umiditate relativa si temperatura
Material carcasa	ABS
IPm protectie	IP 65
Pozitie montare	Montare pe perete
Display	LCD cu iluminare
Meniul de navigare	4 taste (in versiunea cu display)
Dimensiuni	129 x 72 x 45 mm
Greutate	240 g
Alimentare electrica	1 x M 16 x 1.5, la terminale
Alimentare electrica	15…40 VDC/ 12…28 VAC
Consum curent	< 70 mA (versiunea Ethernet < 150 mA)
Domeniul de aplicatie/ conditiile de stocare	-40…+60 grade C/ 0…90 % RH -10…+60 garde C/ 0…90 % RH cu LCD
Functia memorie externa	da, 2000 puncte de date memorie
Interfata service	UART
Conformitate	CE
timpul de initializare	< 5 secunde
Masurare temperatura si umiditate relativa
Tip sonda	ALL HygroClip 2 sonde
acurate la 23 +/- 5 K	In functie de sonda
Timpul de raspuns T 63	In functie de sonda
domeniul de masurare	In functie de sonda
Intervalul de masurare	1 secunda
Ajustare umiditate	Cu ajutorul tastaturii/ software: multi – puncte
Ajustare temperatura	Cu tastatura cu software
Outputs
Tip Circuit	3 fire
Analog output	2 configurabil liber
comunicare digitala	Ethernet
Incarcare minima	> 10 kΩ (tensiune output)
Incarcare maxima	< 500 Ω (curent output)
tip releu	intrerupator
capacitatea de modificare	< 50 VAC/ < 75 VAC/< 1 A



Seria HF7




Caracteristici generale:

• Acuratete: +/- 1.0 % RH, +/.- 0.2 K, la 10 …30 grade C
• Limita de temperatura la sonda: maxim -100…200 grade C, 0…100 % RH
• Domeniul de aplicatie electronic: -40…+85 grade c/ 0…100 % RH, -10…+60 grade C cu display
• Carcasa din aluminiu acoperita cu vopsea si sonda din otel inoxidabil sau PEEK
• Sunt disponibile sonde de diferite lungimi
• Interfata service
• Ajustata la 23 grade C si 10, 35, 80 % RH

Alimentare electrica: tensiune: 2 x 2 sau 3 fire

Semnal output: curent output, tensiune output
Versiuni:
W – montare pe perete, D – montare pe conducta, C – versiunea cablu

Parametrii masurati:

• Umiditate si temperatura
• Umiditate
• Temperatura
• Umiditate & punctul de roua
• Temperatura & punctul de roua

HF7 – versiuni – montarea pe perete si conducta

Aplicatii: masurare umiditate relativa, temperatura si punctul de inghet/ punctul de roua in medii de lucru industrial sis au in extyerior. Pentru utilizare in conditii aspre


2 sau 2 x 2 fire

Cod catalog	HF720
Semnal output	4…20 mA
Tensiunea de alimentare	10…28 VDC
Sonde	Fixa, PEEK
Display	Optional (fara iluminare)
domeniul output	Scalabil
Limita de temperatura la sonda	-50…+100 grade C (tip W) -100…+150 grade C (tip D)



3 – fire

Cod catalog	HF73x
Semnal output	0…1 V 0…5 V 0…10 V 0…20 mA 4…20 mA Specificata de producator
Tensiunea de alimentare	18…40 VDC/ 13…28 VAC
Sonde	Fixe, PEEK/ Otel inox
Display	Optional (cu iluminare)
Domeniul Output	Scalabil
Limita de temperatura la sonda	50…100 grade C (tip W) -100…150 grade C (tip D)



HF7 – versiunea cablu

2 sau 2 x 2 – fire

Cod catalog	HF 720
Semnal output	4…20 mA
Alimentare electrica	10…28 VDC
Sonde	Fixe, PEEK cu cablu de 2 metri
Display	Optional (fara iluminare)
Domeniul output	scala
Limita de temperatura la sonda	-100…+200 grade C


3 fire

Cod catalog	HF73X
Semnal output	0…1 V 0…5 V 0…10 V 0…20 mA 4…20 mA posibil selectabil de catre utilizator
Alimentare electrica	18…40 VDC/ 13…28 VAC
Sonde	Fixa, PEEK cu cablu de 2 metri Fixa, otel inox cu 2 si 5 metri cablu
Display	Optional (cu iluminare)
Domeniu output	scala
Limita de temperatura la sonda	-100..+200 grade C


Caracteristici tehnice:

Cod catalog	HF720, Analog,  2 fire	HF73x, Analog 3 - fire
General
Parametrii	Umiditate si temperatura
Parametrii calculati	Punctul de roua/ Punctul de inghet
Material carcasa/ Protectie IP	Aluminiu/ IP 67 (fara display) IP65 (cu display)
Dimensiuni	215 x 100 x 60 mm (tip W), 325 x 100 x 100 (tip D), 100 x 100 x 60 (tip C)
Greutate	600 g + 140 g per sonda unitate (150 mm)
Material sonda	PEEK	PEEK sau otel inox 1.4305
Conexiuni sonda	fixa, posibil cu 2/5 metrui cablu (tip C)
Material filtru	filtrul nu este livrat cu transmitatorul (acesta ar trebui comandat separat)
display	LCd, 1 sau 2 decimale, fara iluminare	LCd, 1 sau 2 decimale, cu iluminare
Alimentare electrica	10…28 VDC, min. 10 + 0.02 x incarcatura	18…40 VDC/ 13…28 VAC
consum curent	2 x 20 mA max.	150 mA max.
Aplicatii temperatura carcasa/ sistemul electronic	-40…+85 grade C/ -10…+60 grade C (cu LCD), 0…100  % RH
domeniul de masurare	-100…+100 grade C (tip W) -100…+150 grade C (tip D) -100…+200 grade C (tip C)
Actualizare software	cu HW4 software
Marcaj	CE
clasa de protectie la foc	neinflamabil
Masurare umiditate
Senzor	ROTRONIC HYGROMER IN-1
Domeniul de masurare	0…100 % RH
acuratete la 10…30 grade C	+/- 1.0 % RH
Ajustare la 23 grade C	10, 35, 80 % RH
stabilitate pe termen lung	< 1 % RH/ an
Timpul de raspuns	< 15 secunde t 63 (63 % crestere 35..80 b% RH) fara filtru
Masurare temperatura
Senzor	Pt100 Clasa A
Domeniul de masurare	In functie de tipul sondei, vezi aplicatia pentru sonda de temperatura
Acuratete la 10…30 grade C	+/- 0.2 K
Puncte de ajustare	1
stabilitate pe termen lung	< 0.1 grade C/ an
Timpul de raspuns	< 15 s T 63 (63 % crestere 35 …80 % RH) fara filtru
Iesire Analoaga
Numar	2
Curent	4…20 mA	0/4…20 mA
Curent	N/A	0…1/5/10 V
Incarcare maxima	2 x 500 Ω	>/ = 1 k Ω/ V (tensiune output)
Acuratete la 23 grade C	0.03 mA	0.02 mA 2 mV (0…1 V), 5 mV (0…10 V)




Seria HF8




Caracteristici generale:


• 2 sonde interschimbabile HC2 sau analoaga
• Limita de temperatura la sonda: vezi capitolul sonde
• Domeniul de aplicatie: -40…+60 grade C/ 0…100 % RH, -10…+60 grade C cu display
• Digital Output, combinata de asemenea cu output analog
• Analog inputs
• Stocarea da date (data logging), pana la 10,000 valori masurate
• Utilizare drept % rh/ grade C simulator pentru validarea sistemului
• Interfata service


Alimentare electrica:
-          Tensiune scazuta: 3 fire (“3 – fire”)
-          Tensiune scazuta, galvanic izolata: “4 – fire”
-          Tensiune principala, galvanic izolata: “4 – fire”
Versiuni:
W – montat pe perete si C – montata pe cablu

Parametrii masurati:
-          Umiditate si temperatura
-          Umiditate si parametrii psihrometrici
-          Temperatura si parametrii psihrometrici
Display:
Digital cu iluminare
Fara display

HF8 – montarea pe perete
Aplicatii: HVCA, industrie, industreia farmaceutica

¾ - fire

Cod catalog	HF5xx Tip W/D
Semnal transmis	0…1 V 0…5 V 0…10 V 0…20 mA 4… 20 mA Selectie facuta de utilizator	RS-485 Ethernet Releu
Alimentare electrica	Tensiune scazuta: 15…40 VDC/ 12…28 VAC Izolata galvanic: 9…36 VDC/ 7…24 VAC Tensiune de alimentare: 85…265 VAC
Versiuni	Tip W, tip D (doar orizontal – posibil)
Display	Optional (cu iluminare)
Sonde	2 sonde interschimbabile HC2


Compatibil cu:
-          Toate sondele HC2 (acestea sunt comnadate separate)
-          HW4 software

Accesorii recomandate:
-          Sonda standard pentru clima HC2A-S
-          Sonda industriala HC2A-IC102
-          Cablu prelungitor sonda 2 m – E2-02A
-          Service cable – AC3006/AC3009
-          Kit montare DIN – AC5002
-          HW4 software optional si cablu service


Caracteristici tehnice:

Model/ specificatie	HF832	HF842 tensiune scazuta, izolat galvanic	HF862 tensiune scazuta, izolat galvanic
General
Parametrii	Umiditate si temperatura
Parametrii calculati	Toti parametrii psihrometrici
Material carcasa/ protectie IP	ABS/IP65 (modele cu interfata Ethernet, IP40)
dimensiuni/ greutate	192 x 102 x 52 mm/ 550 g
conexiuni sonda/ interfata	E2/ UART
Display	LCd, 1 sau 2 decimale, cu iluminare, navigare in meniu, 4 taste de operare
Alimentare electrica	M 16 cablu Mugfa (Ethernet)		2 x M16 cablu
Alimentare electrica	15…40 VDC 14…28 VAC	9…26 VDC 7…24 VAC	85…265 VAC
Consum curent	380 mA max.		20 mA max. (fara Ethernet) 60 mA max (cu Ethernet)
temperatura carcasa/ sistemul electronic	-40…+85 grade C (-10 pana la +60 grade C cu display), 0…100 % RH
Upgradare Software	Cu softul HW4
Marcaj	CE
Clasa de protectie la foc	Corespunde la UL94-HB
Masurare umiditate
Masurare umiditate	In functie de sonda
Masurare temperatura
Masurare temperatura	In functie de sonda
analog output
Numar	4
curent	0/4… 20 mA
Tensiune	0…1/5/10 V
Izolat galvanic	N/A
Incarcare maxima	Ø  / = 1 kΩ/ V
acuratete la 23 grade C	0.02 mA 10 mV
Digital Output
RS-485	RS-485 & analog
ethernet	Ethernet RJ45 & RS-485 & analog


TERMOHIGROMETRE CU STOCARE DE DATE – DATA LOGERE
====================================================

-MODELE ECONOMICE: HYGROLOG HL – 1D
-MODELE COMPACTE: HYGROLOG HL – 20
-MODELE DE INALTA PERFORMANTA: SERIA HYGROLOG HL – NT
-MODELE FARA FIR: LOG-HC2-RC, HL-RC-B


Descriere generala:

	Basic	Compact	High - end	Wireless
	HL-D1	HL-20	HL-NT serie	LOG-HC2-RC/ML-RC-B
Cpacaitate memorie	32.000 linii (fiecare linie continue % RH + grade C)	20,000 linii	47,000 valori masurate per MB pe un card de memorie	175,000 linii
Senzor	Hygromer IN-1/NTC	Hygromer IN-1/Pt100 Clasa A	In functie de sonda	In functie de sonda
domeniul de aplicatie	-30…+70 grade C 0…100 % RH	-10…+60 grade C 0…100 % RH	-30…+70 grade C 0…100 % RH (-10…+60 grade C cu display)	-40…+85 grade C 0…100 % RH
Calcul	-	Punctul de roua/ punctul de inghet	Toti parametrii psihrometrici	Doar in HW4
Ceas integart
Alimentare electrica	1 x CR2 baterii	3 x AA baterii	baterie de 9 V/ baterie reincarcabila	Baterie integrata
Interval de logare configurabil	da
alatme programabile	da			nu
Interfete	USB	UART, necesita AC3006 cablu service	statie “docking”	Wireless
FDA/GMP compatibilitate	21 CFR Partea 11/ GAMP 5 – conformitate HW4 software	da	da	da
Clasa de protectie IP	IP 67	IP 40	IP 40	IP 65
standarde	EN 12830	-	-	EN12830
Marcaj	CE	CE	CE	CE


Hygrolog HL-1 D



Logger de baza
HL-1D este cel mai mic logger de umiditate de la rotronic. Oferta cele mai importante functii de logare si este compatibil cu softul HW4-LITE.



Caracteristici generale:

• Acuratete: +/- 3.0 % RH, +/- 0.3 K
• Compact cu un grad mare de protectie IP
• Capacitate mare de stocare: 32,000 linii
• O evaluare libera si configuratii software HW4-LITE
• Viata baterie: pana la 3 ani
• Conform cu EN12830. Versiunea 3.0
• Modul de stocare programabil


Caracteristici tehnice:

Model	HL-1D
General
Parametrii	Umiditate si temperatura
senzor tip	Hygromer IN-1 / NTC
Acurate la 23 grade C +/- 5 K	+/- 3.0 % RH, +/- 0.3 K
Domeniul de aplicatie/ conditii de stocare	-30…+70 grade C/ 0…100 % RH
Protectie IP	IP 67
Greutate	85 g
dimensiuni	90 x 60 x 23 mm
Intervalul de logare	30 s…24 h
Baterie	1 x CR2
Viata baterie	Pana la 3 ani (intervalul de logare de 1 ora)
Indicator incartcare baterie	da (HW4 software, display si indicator LED)
capacitate de stocare	32,000 linii
functii	MIN/MAX/AVG
Display	LCD
Rezolutie	0.1 % RH, 0.1 grade C
rata refacerea display	5 secunde (standard) sau la fel ca intervalul de logare
Indicatori LED	2 LED-uri
comunicare	Mini port USB (cablu – optional)
compatibilitate FDA/GMP	FDA 21 CFR Partea 11/ GAMP 5 conformitate HW4 software
standarde	EN12830 (V3.0 sau mai mare)


Hygrolog HL-20




Aplicatii: depozite, fabric, muzee, camera curate, transport, librarii etc.


Caracteristici generale:

• Domeniul de aplicatie: -10 pana la +60 grade C/ 0…100 5 RH
• 20,000 date – memorie
• Acuratete la 10…30 grade C: +/- 1.3 % RH (0…10 % RH)/ +/- 0.8 % RH (10…60 % RH)/ +/- 1.3 % RH (60…100 % RH) +/- 0.3 K
• Interval de logare selectabil liber, 5 s … 1 ora
• Ceas integrat cu timp pentru fiecare masuratoare in parte
• Ajustat la 10, 35, 80 % RH si 23 grade C
• Alarme vizuale programabile
• Softul HW4 – LITE pentru configuratie dispozitiv si inregistrarea datelor de analiza

Cod catalog	Display	Incl. AC3006 service cablu
HL-20D	da	nu
HL-20D-SET1	da	da
HL-20	nu	nu
HL-20-SET1	nu	da


High – end Loggers – Hygrolog HL-NT




Aplicatii: camera curate, fabric, zone de productie, transport, etc.

Caracteristici generale:

• Mufe pentru pana la 7 sonde interschimbabile
• Domeniul de aplicatie: logger -30…+70 grade C (-10…+60 grade C, cu display) 0… 100 % RH
• Domeniul de aplicatie: sonde pana la -100…+200 grade C, 0…100 % RH
• Calculul parametrilor psihrometrici
• Ceas integrat cu timp pentru fiecare valoarea masurata
• Interval de logare selectabil 5 s…24 de ore
• Alimentare electrica: 9 V (baterie reincarcabila)
• Alarma vizual si Sonora
• IP40 clasa de protectie


Caracteristici tehnice:

cod catalog	Display	Incl. sonda interschimbabila HC2	2 inputs pentru sonde interschimbabile HC2
HL-NT2	nu	nu	nu
HL-NT2-P	nu	da	nu
HL-NT2-D	da	nu	da
HL-NT2-DP	da	da	nu
HL-NT3	nu	nu	da
HL-NT3-P	nu	da	da
HL-NT3-D	da	nu	da
HL-NT3-DP	da	da	da


Model: LOG-HC2-RC



Registrele de date autonome fără fir de la ROTRONIC sunt potrivite pentru cele mai diverse activități de monitorizare a umidității și temperaturii. Transmisiile RF economisesc costurile de conectare ale utilizatorului, iar datele utile pot fi înregistrate rapid și ușor în cazul în care accesul este restricționat sever.
Această combinație de transmisii wireless și înregistrator de date duce la siguranța maximă a defecțiunilor.
Datele sunt trimise ca etichete NFC alimentate la 433 MHz și pot fi recepționate printr-un dongle USB de până la 100 de metri distanță, în funcție de mediu.
Datele sunt citite de software-ul de instalare automată. Confidențialitatea este protejată cu un cod de acces de activare (PIN) care vine cu fiecare dispozitiv. Atât dispozitivele individuale, cât și grupurile pot fi activate pentru citirea datelor. Software-ul permite utilizatorului să configureze și să citească până la 100 de dispozitive în același timp.
Registrele de date wireless autonome LOG-HC2-RC sunt potrivite pentru cele mai diverse sarcini de monitorizare din industrie și știință.


Model: HL-RC-B




Rotronic HL-RC-B Datalogger de măsurare a temperaturii fără fir
Jurnalele de măsurare a temperaturiifără fir Rotronic HL-RC-Bsunt potrivite pentru o gamă largă de activități de monitorizare a umidității și temperaturii.
Transmisia wireless este disponibilă pe distanțe de până la 300 m, economisește costurile de cablare și datele pot fi colectate și înregistrate din puncte inaccesibile rapid și ușor.
Datorită combinației de transmisie wireless și înregistrarea datelor, Rotronic HL-RC-B oferă cea mai mare fiabilitate posibilă împotriva defecțiunilor.
Înregistratoarele de date fără fir Rotronic HL-RC-B sunt potrivite pentru o gamă largă de aplicații în întreaga industrie, inclusiv echipamente pentru servicii de construcții, muzee, camere de climat, tehnologie de laborator, industrie farmaceutică și chimică.

Caracteristici:

• Intrare digitală pentru sondă pentru conectarea la toate sondele Rotronic HygroClip2
• Sondele pot fi schimbate fără ajustare suplimentară
• Distanța de transmisie: până la 100m
• Monitorizarea integrată a bateriei (doar HL-RC)
• Domeniu de operare: -40 - 85 ° C
• Capacitate mare de stocare: până la 175.000 de valori măsurate cu numărul de serie, ora și data
• Memorie flash pentru securitatea datelor la întreruperile de curent
• Carcasă din plastic, IP65 alb

Specificatii:
Frecvențe radio
Există două frecvențe disponibile pentru transmisia de date: 915 MHz cu SUA și 433,92 MHz în Europa și restul lumii. Acestea sunt frecvențe ideale pentru transmiterea optimă a datelor.
Gamă
Gama de transmisie depinde de tipul de transmisie și clădirile cu intervale de până la 300 m disponibile.
Jurnal / transmisie de date
Până la 30.000 de valori măsurate pot fi stocate în înregistratorul de date fără fir și aceste date sunt transmise și înregistrate continuu, atât timp cât înregistratorul de date wireless este situat în vecinătatea receptorului.
Cu toate acestea, dacă distanța dintre emițător și receptor este prea mare sau conexiunea wireless este pierdută, datele sunt totuși înregistrate și în acest fel se asigură că nu se pierd date.


Model	Rotronic HL-RC-B Wireless Datalogger de temperatură
Tip	Registrator de date pentru sondele de umiditate și temperatură HC2
Senzor	Rotronic IN-1
Precizie	Sondă dependentă
Raza de masurare	Sondă dependentă
Frecventa radio	433,92 MHz (SUA: 915 MHz)
Capacitate de stocare	175.000 valori măsurate (% RH & ° C)
Distanța de transmisie	Max. 100 m (câmp liber)
Material pentru carcasă	POM (carcasă) / PUR (cablu)
Protecţie	IP-65
Interval de logare	1 min. la 12 ore
Alimentare electrică	Baterie cu litiu (Li-SOCl2) 2400 mAh
Durata de viata a bateriei	Până la 6 ani, în funcție de intervalul de înregistrare (1 h)


Rotronic - măsurarea temperaturii în industria hvac
Controlul climatic în clădiri este, în general, axat pe temperatură, dar măsurarea din ce în ce mai multă umiditate este considerată esențială pentru confortul optim și utilizarea energiei în industria HVAC.

Aplicații de măsurare a temperaturii:
Controlul aerului condiționat (BMS) - produse de specificații cu costuri reduse și mici sunt utilizate în general pe această piață (+/- 5% rh, +/- 1 ° C). Instalarea senzorilor și dispozitivelor de date Rotronic asigură o mai bună precizie și stabilitate pe termen lung.
Instalații HVAC cu specificații ridicate care necesită protecție de intrare IP65 - băi de înot, saune, zone de producție curate.
Controlul sistemului de manipulare a aerului și echilibrarea sistemelor de distribuție a aerului prin monitorizarea admisiei aerului curat.


CALIBRATOARE PENTRU TERMOHIGROMETRE
========================================
-MODELE: HYDROGEN 2-S, HYDROGEN 2-XL

Model: HYGROGEN 2- S




Caracteristici generale:

• Domeniul de aplicatie: 0…60 grade C, acuratete: +/- 0.05 K
• Atiunge un echilibru de umiditate in tipic 5 minute
• Potrivit pentru sonde de umiditate si temperatura
• Poate calibra pana la 5 sonde simultan
• Monitor touchscreen foarte simplu de utilizat
• Interfata DVI pentru un monitor extern
• Interfata USB pentru conectarea la o tastatura
• Calitatea apei este pastrata la un nivel mare datorita lampii UV, astfel bacteriile si algele nu se ot forma

Caracteristici tehnice:

Domeniul maxim de control	5…95 % RH si 0…60 grade C (2…99 % RH/ 5…60 grade C cu o serie de accesorii)
Control stabilitate	< +/- 0.01 grade C, < +/- 0.1 % RH
Gradientul de temperatura
Gradientul de umiditate	0.1 5 RH sau mai bine
Timpul tipic pentru punctul de setare	< 5 minute (5…95 % RH)
Senzor de temperatura	Pt100 1/3 DIN Clasa B
Senzor de umiditate	Hygromer
Acuratete control sonda	±0.8 %RH (23 °C ±5) / ±1.5 %RH (0...60 °C) / ±0.1 °C (23 °C ±5) / ±0.2 °C (0...60 °C)
agent de uscare	sita moleculara
staurator	Panoul de control umplut, indicator nivel pe ecran
calitate apa	Apa distilata sau apa deionizata
Volumul de apa	Pana la 80 ml
Volum camere	2 litri. Volumul efectiv de operare 1.5 Litri, diametrul de 110 mm, 145 m adancime
Inerfata externa	USB (port 9), Ethernet
Alimentare electrica	110 – 230 VAC, 50…60 Hz, 3 A
Material carcasa	Aluminiu acoperit cu pudra
Dimensiuni	450 x 406 x 205 mm
Greutate	13 kg

Model: HYDROGEN 2-XL




Caracteristici generale:

• Va genera conditii de umiditate si temperatura stabile (< +/- 0.1 % RH, < +/- 0.01 grade C)
• Solutii de calibrare pentru utilizare in laborator sau pe teren
• Echilibru de umiditatye tipic doar pentru 15 minute
• Calibrarea mai multor sonde simultan
• << Autocal>> calibrare automata (optional)
• <> logare si control cu software (optional)
• FDA 21 CFR partea 11 integrat


Caracteristici tehnice:

Domeniul maxim de control	5…95 % RH si 0..60 grade C (2…99 % RH/ 5…60 grade C cu marirea domeniului)
Control stabilitate	< +/- 0.01 grade c; < +/- 0.1 % RH
Gradientul de temperatura	< +/- 0.05 grade C (15…50 grade C), < +/- 0.1 grade C (5…60 grade C), < +/- 0.15 grade C (0…5 grade C)
gradientul de umiditate	0.1 % RH sau mai bine
Timpul tipic pentru punctul de setare	< 15 minute (5…95 % RH)
Senzorul de temperatura	Pt100 1/3 DIN clasa B
senzorul de umiditate	Hygromer
acurate control sonda	+/- 0.8 % RH (23 grade C +/- 5)/ +/- 1.5 % RH (0…60 grade C)/ +/- 0.1 grade C (23 grade c +/- 5)/ +/- 0.2 grade C (0…60 grade C)
Saturator	panoul de control complet, indicare nivel pe ecran
calitatea apei	Apa distilata si apa deionizata
Volumul de apa	Aproximativ 80 ml
volumul camerei	20 Litri, volumul efectiv de operare 17 Litri
Interfata externa	USB (9 porturi) ethernet
alimentare electrica	110…230 VAC, 50…60 HZ
Material carcasa	aluminiu acoperit cu vopsea
dimensiuni	800 x 620 x 410 mm
Greutate	37 kg



STANDARDE PENTRU UMIDITATE
=============================
-SERIA EAxx-SCS




Standarde de umiditate, aceste standarde de umiditate de la ROTRONIC sunt furnizate în pachete de 5 fiole închise ermetic cu același nivel de umiditate. Fiecare fiolă este etichetată cu valoarea umidității și un număr de serie. Valorile utilizate cel mai frecvent sunt 35% rH și 80% rH. Acestea sunt utilizate pentru calibrări în 2 puncte. Cu excepția standardului de 0% rH fiolele conțin o soluție salină nesaturată. Pentru standardul de 0% folosim material ceramic extrem de poros (o sită moleculară). Fiecare set este furnizat cu un certificat SCS care garantează trasabilitatea și acuratețea standardelor de umiditate utilizate pentru calibrare.
*SCS: Servicii de calibrare elvețiană

Aplicații:
Calibrarea și reglarea la fața locului a sondelor ROTRONIC (sunt posibile și sonde terțe). Cu standardele de umiditate, un dispozitiv de calibrare și software-ul HW4, acest lucru poate fi realizat cu ușurință la un computer. Fără software este posibilă calibrarea și reglarea sondelor cu instrumentul de mână HP23-A.

Caracteristici:
• Fiolele conțin soluții de săruri nesaturate
• calibrare necostisitoare pe site
• Simplu și utilizarea în condiții de siguranță
• Durată de viață nelimitată
• pachete practice de 5 fiole de aceeași valoare de umiditate (aproximativ 0,8 ml per fiolă)
Valori de umiditate
0,5% HR, 10% HR, 11% HR, 20% HR, 35% HR, 50% HR, 60% HR, 65% RH, 75% HR, 80% HR, 95% HR
