PRODUCATOR: ION SCIENCE - ANGLIA

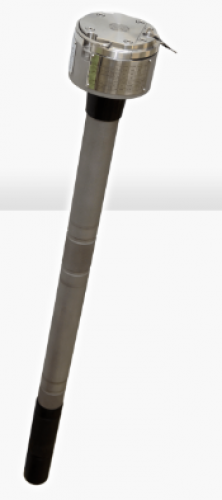

- MODELE: GASCLAM 2




Monitor de gaz la sol
GasClam este un sistem unic de monitrorizare a gazelor din foraj, dezvoltat pentru colectarea nesupravegheata a datelor cu privire la gazelle subterane cu tendinta real ape termen lung.


Monitorizarea continuă a solului / gazului sol
Folosirea măsurătorilor la fața locului pentru a înțelege regimurile de gaze subterane determină adesea niveluri ridicate de incertitudine.
Există incertitudine, deoarece concentrația se modifică în timp și eșantionarea la fața locului oferă doar o imagine rapidă a regimului gazelor la sol în acel moment.
Materialele publicate considerabil de la experți care măsoară gazele subterane și evaluează preformele riscurilor pun la îndoială dacă metodele tradiționale de colectare a datelor sunt adecvate. Acest lucru l-a determinat pe Salamander să furnizeze soluția definitivă, brevetată GasClam® 2

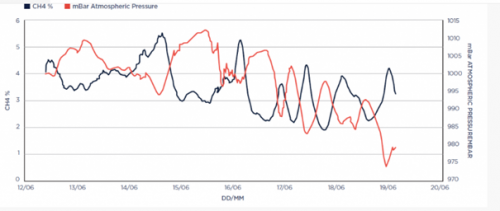

GasClam 2 colectează date de concentrație continuă de gaz subteran, fără pilot, precum și parametri care sunt cunoscuți pentru a-l controla - presiunea subterană, presiunea atmosferică și nivelul apei.
Aceste informații reduc incertitudinea oferind imaginea completă a ceea ce se întâmplă sub pământ. De asemenea, observând procesul de control al regimului gazelor la sol, puteți prezice cum se va schimba în viitor.
Prin urmare, utilizarea GasClam 2 oferă o ierarhie a beneficiilor financiare. Prima economisire vine din reducerea numărului de vizite la șantier de către un inginer de teren.
A doua economie vine din reducerea duratei generale a programelor de monitorizare, întrucât cerințele legislative privind datele pot fi îndeplinite mai rapid.
A treia și cea mai mare economie se realizează prin proiectarea de soluții adecvate, mai degrabă decât supra-proiectate, bazate pe date complete și solide.



Aplicațiile includ:
·         Ancheta site-ului Brownfield
·         Monitorizarea și controlul perimetrului depozitului de deșeuri
·         Supravegherea amplasamentului gazului de metan / strat de cărbune
·         Studii de intruziune prin vapori
·         Gestionarea deșeurilor
·         Rafinării și monitorizarea stocării petrolului


Caracteristici cheie

·         Monitorizarea continuă a gazelor (metan, dioxid de carbon, oxigen, sulfură de hidrogen și COV) cu intervale de înregistrare configurabile
·         Presiune atmosferică / foraj continuă și monitorizare cu intervale de înregistrare configurabile
·         Desfășurarea bateriei pentru peste 3 luni (în funcție de frecvența de înregistrare)
·         Opțiune de alimentare externă pentru implementare extinsă
·         Intrinsic sigur pentru utilizare în atmosfere explozive
·         Instalare discretă

Beneficii cheie

·         Management optim al site-ului, cu perspective din monitorizarea continuă
·         Caracterizarea îmbunătățită a site-ului și semnalizarea evenimentelor ajută la reducerea riscurilor
·         Demonstrează respectarea reglementărilor și diligența cuvenită
·         Asistența și industria au recunoscut abordările de bună practică pentru monitorizarea gazelor subterane
·         Ajută selecția soluțiilor eficiente din punct de vedere al costurilor

Ușurință în utilizare

·         Se potriveste la forajul standard de 50mm / 2 ”
·         Reduce numărul de vizite pe site
·         Software PC simplu

Specificație tehnică

GAZ	METODA / TIP	GAMĂ	REZOLUŢIE	PRECIZIE
CO2 **	Infraroşu	0-100%	1% peste 50% 0,5% sub 50%	± 2% FSD
CO2 **	Infraroşu	0-5%	0,05 peste 2,5% 0,025 sub 2,5%	± 2% FSD
CH4 **	Infraroşu	0-100%	1% peste 50% 0,5% sub 50%	± 2% FSD
CH4 **	Infraroşu	0-5%	0,05 peste 2,5% 0,025 sub 2,5%	± 2% FSD
O2	electrochimică	0-25%	0,1%	± 5% din citire ± 1 cifră
CO	electrochimică	0-2000 ppm	1 ppm	<± 3 ppm la 0 ± 5% la 250 ppm ± 10% pe scară completă
H2S *	electrochimică	0-100ppm	1 ppm	± 1 ppm la 0 ± 2,5% la 50 ppm
VOC *	PID	0-4000 ppm	1 ppm	± 5% din citire ± 1 cifră
DUAL CO / H2S
CO	electrochimică	0-500ppm	1ppm	<± 3ppm la 0 ± 3% la 250 ppm
H2S	electrochimică	0-200ppm	1ppm	<± 1 ppm la 0 ± 2% la 100 ppm

DE MEDIU	METODA / TIP	GAMĂ	REZOLUŢIE
Presiune barometrică	Piezoelectric	800 - 1250 mBar	1 mBar
Presiunea forajului	Piezoelectric	800 - 1250 mBar	1 mBar
Temperatura	Chip intern	-5 ° C până la + 50 ° C sau 22 ° F până la 122 ° F	0,1 ° C sau 1 ° F
Adâncimea apei*	Piezoelectric	0 - 25m (diverse disponibile)	0,01 m

Opțiuni de putere	Interne: Opțiune de celule primare cu litiu sau Duracell alcaline D-Cell sau baterie reîncărcabilă Extern: acceptă o sursă de alimentare externă sigură intrinsec pentru monitorizare extinsă și / sau rapidă
Durată de viață tipică a bateriei ( eșantionare pe oră )	Celule primare cu litiu - 3 luni Celule alcaline - 1 lună baterie reîncărcabilă - 3 săptămâni
Caz	Oțel inoxidabil de înaltă calitate
Dimensiuni	Lungime totală: 90 cm Lungime tub găurit: 83 cm Diametru cap: 11 cm Diametru tub găurit: 4,7 cm (1,85 in)
Greutate	7.5 kg (16.8 lbs)
Protecţie	Evaluare IP68 (submersiune continuă)
Operațiunea Temp.	-20 o C până la 50 o C (-4 o F până la 122 o F)
Aprobări	EMC, ATEX 0105 X CE Ex II 2G Ex d ib [ib] IIB T4 Gb IECEx d ib [ib] IIB T4 Gb CSA C (aprobări americane și canadiene) Clasa 1, Zona 1 (A) Ex d id IIB T4
Brevete	Brevetat european și mondial
