PRODUCATOR: ASECOS - GERMANIA

- MODELE: SERIA K – CLASSIC, SERIA K – PHOENIX, SERIA K – UB

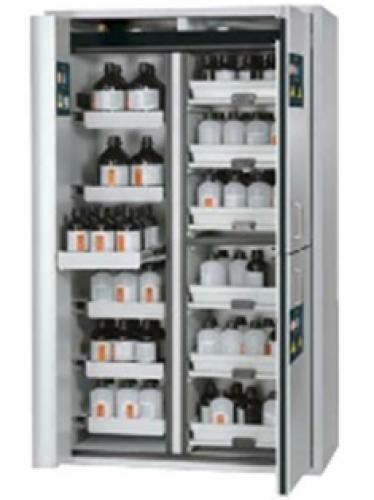

Seria K-CLASSIC

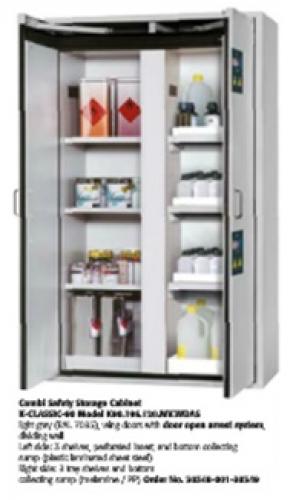

Model: K-CLASSIC-90 <120 cm>


Caracteristici generale/ constructie:
* model cu perete despartitor – un singur dulap cu doua echipamente interioare diferite
* usor de utilizat: usile pot fi deschise cu un efort minim
* sigur si usor de utilizat: sistem special de deschidere a usii, o introducere si o indepartare convenabila a containerelor din interiorul dulapului
* nu permite accesul neautorizat: usile sunt prevazute cu incuietori (integrate in sistemul de inchidere)
* o aliniere cu usurinta – suporturi de ajustare pentru a compensa o podea inegala
* punere in functiune simplu si rapid – conducte de aer integrate gata pentru conectarea la sistemul tehnic de exhaustare (NW 75) cu un singur orificiu de intrare aer

Echipamentul disponibil pentru compartimentul din partea stanga:
* rafturi (capacitatea de incarcare: 75 kg sau 150 kg)
* insertii perforate
* tavi de colectare la baza (volum 22 L si volum 33 L)
* sertare cu capacitatea de incarcare de 25 kg
* cutie pentru stocare
* suport cu striatii transversale (PE sau PP)


Echipamentul disponibil pentru compartimentul din partea dreapta:
* tavi rafturi lipsite de metal si suporturi cu striatii

Ghid de comanda:

Model	Material/culoare/ Informatii	L x D x H (mm)	Cod catalog
K90.196.120.MV.WDAS/ fara echipamentul interior, cu perete despartitor cu sistem special de deschidere a usii	Va rugam sa specificati culoarea corpului/ culoarea usii	1200 x 615 x 1968	30348


Culoarea corpului/ culoarea usii

Corpul gri deschis/ usa gri deshis

RAL 7035

001


Pachete echipamentul interior

Model	Material/culoare/Informatii	Cod catalog
In partea stanga: 3 rafturi, 1 insertie perforata, 1 tava de colectare la baza (V = 22 L) In partea dreapta: 3 tavi rafturi (V = 12.5 L) si tava de colectare la baza (V = 12. 5 L)	Tabla din otel laminate cu plastic RAL 7035 Melamina / PP	30349
In partea stanga: 3 rafturi, 1 insertie perforate, 1 tava de colectare la baza (V = 22 L) In partea dreapta: 3 tavi rafturi (V = 12.5 L) si tava de colectare la baza (V = 12.5 L)	Otel inox 1.4301 Melamina/ PP	30350
In partea stanga: 6 sertare In partea dreapta: 3 tavi rafturi (V = 12.5 L) si tava de colectare la baza (V = 12.5 L)	Tabla din otel laminate cu plastic RAL 7035 Melamina / PP	30351
In partea stanga: 6 sertare In partea dreapta: 3 tavi rafturi (V = 12.5 L), si tava de colectare la baza (v = 12.5 L)	Otel inox 1.4301 Melamina / PP	30352


Echipamentul interior

Model	Material/Culoare/ Informatii	L x D x H (mm)	Capacitate de incarcare (kg)	Capacitate (litri)	Volum maxim container in dulap (litri)	Cod catalog
Raft	Tabla din otel laminata cu plastic RAL 7035	443 x 435 x 30	75			30098
	Otel inox 1.4301	443 x 435 x 30	75			30102
Tava raft (V = 12 L)	Tabla din otel laminata cu plastic RAL 7035	442 x 457 x 70	150			30099
	Otel inox 1.4301	442 x 457 x 70	150			30103
Insertie perforata (H = 60 mm)	Tabla din otel laminata cu plastic RAL 7035	442 X 439 X 60	75			5555
	Otel inox 1.4301	420 X 439 X 60	75			5776
Insertie perforata (H = 170 mm)	Tabla din otel laminata cu plastic RAL 7035	438 x 453 x 170	75			17693
	Otel inox 1.4301	438 x 453 x 170	75			10254
Tava de colectare la baza (V = 22 L)	Tabla din otel laminata cu plastic RAL 7035	442 x 457 x 130		22	20	30100
	Otel inox 1.4301	442 x 457 x 130		20	20	30104
Tava de colectare la baza (V = 33 L)	Tabla din otel laminata cu plastic RAL 7035	442 x 457 x 170		33	29,5	30101
	Otel inox 1.4301	442 x 457 x 170		33	29,5	30105
Raft tava (V = 12.5 L)	Lipsit de metal (melamina / PP)	480 x 430 x 67	50	15.5	11	30106
Tava de colectare la baza (V = 12.5 L)	Lipsita de metal (PP)	480 x 430 x 67		12,5	11	30107
Cutie perforata de stocare pentru rafturi, usa cu balamale in partea stanga	Tabla din otel laminata cu plastic RAL 7035	380 x 420 x 360				30029
Cutie perforata de stocare pentru rafturi, usa cu balamale in partea dreapta	Tabla din otel laminata cu plastic RAL 7035	380 x 420 x 360				30030
Sertatr (alimentare)	Tabla din otel laminata cu plastic RAL 7035	345 x 500 x 50	25	5	4,5	30108
	Otel inox 1.4301	345 x 500 x 50	25	5	4,5	30110
Sertar (pentru evacuare)	Tabla din otel laminata cu plastic RAL 7035	330 x 465 x 200	50	30	27	30109
	Otel inox 1.4301	330 x 465 x 299	50	30	27	30111
Accesorii
Suport cu striatii transversale pentru raft	PE negru	384 x 434 x 88				9706
Suport cu striatii pentru sertar (pentru alimentare)	PP gri	318 x 344 x 66				18472
Suport cu striatii traversale pentru sertar (pentru evacuare)	PP gri	320 x 420 x 175				18474
Suport protectie la foc - suplimentar	Tabla din otel laminata cu plastic RAL 7035					30035
Cutie pentru substante chimice	PP albastra, cu manere pentru transport si capac					30038
Baza de transport	Tabla din otel laminata cu plastic RAL 7035					30725
Ventilatie tehnica
Unitate de extractie	Tabla din otel laminata cu plastic RAL 7035					14218

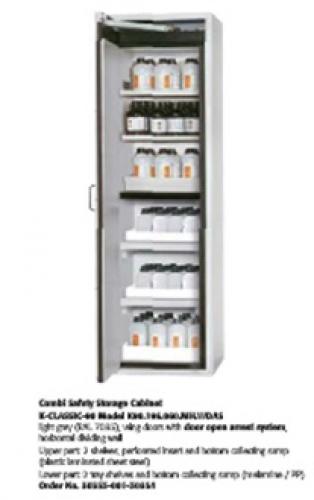

Model: K-CLASSIC-90 <60 cm>



Caracteristici generale/ constructie:
* perete despartitor orizontal: un singur dulap, doua echipamente interioare diferite
* constructie robusta, o rezistenta mare in timp: elemente de siguranta asamblate in exteriorul compartimentului de stocare pentru a creste protectia impotriva coroziunii, model usor de curatat
* usor de utilizat – usa poate fi deschisa cu un efort minim
* nu permite accesul neautorizat – usa este prevazuta cu incuietoare (integrata in sistemul de inchidere)
* o aliniere cu usurinta – suporturi de ajustare pentru a compensa o podea inegala
* punere in functiune simplu si rapid: conducte de aer integrate gata de conectare la sistemul tehnic de exhaustare, cu un singur port de extractie aer

Ghid de comanda:

Model	Material/culoare/Informatii	L x D x H (mm)	Cod catalog
K90.196.060.WDAS / fara echipamentul interior, perete despartitor orizontal, usa cu sistem special de deschidere	Va rugam sa specificati culoarea corpului/ culoare usii	600 x 615 x 1968	30353


Culoarea corpului/ culoarea usii

Model	Material/ culoare	Cod catalog
Corpul gri deschis/usa gri deschis	RAL 7035	001


Pachete echipamentul interior

Model	Material/ culoare	Cod catalog
Partea de sus: 2 rafturi, 1 insertie perforate, 1 tava de colectare la baza (V = 22 L) Partea de jos: 2 tavi rafturi (V = 12.5 L) si tava de colectare la baza (V = 12.5 L)	Tabla din otel laminate cu plastic RAL 7035 Melamina / PP	30354
Partea de sus: 3 tavi, 1 insertie perforata, 1 tava de colectare la baza (V = 22 L) Partea de jos: 2 tavi rafturi (V = 12.5 L) si o tava de colectare la baza (V = 12.5 L)	Otel inox 1.4301 Melamina / PP	30355
Partea de sus: 2 sertare Partea de jos: 2 tavi sertare (v = 12.5 L) si o tava de colectare la baza (V = 12.5 L)	Tabla din otel laminate cu plastic RAL 7035 Melamina / PP	30356
Partea de sus: 3 sertare Partea de jos: 2 tavi sertare (V = 12.5 L) si o tava de colectare la baza (V = 12.5 L)	Otel inox 1.4301 Melamina / PP	30357






Echipamentul interior

Model	Material/ culoare/ informatii	L x D x H (mm)	Capacitate de incarcare (kg)	Capacitate (litri)	Volum max container in dulap (l)	Cod catalog
raft	Tabla din otel laminata cu plastic RAL 7035	443 x 435 x 30	75			30098
	Otel inox 1.4301	443 x 435 x 30	75			30102
Tava raft (V = 12 L)	Tabla din otel laminata cu plastic RAL 7035	442 x 457 x 70	150			30099
	Otel inox 1.4301	442 x 457 x 70	150			30103
Insertie perforata (H = 60 mm)	Tabla din otel laminata cu plastic RAL 7035	420 x 439 x 60	75			5555
	Otel inox 1.4301	420 x 439 x 60	75			5776
Insertie perforata (H = 170 mm)	Tabla din otel laminata cu plastic RAL 7035	438 x 453 x 170	75			17693
	Otyel inox 1.4301	438 x 453 x 170	75			10254
Tava de colecatre la baza (V = 22 L)	Tabla din otel laminata cu plastic RAL 7035	442 x 457 x 130		22	20	30100
	Otel inox 1.4301	442 x 457 x 130		20	20	30104
Tava de colecatre la baza (V = 33 L)	Tabla din otel laminata cu plastic RAL 7035	442 x 457 x 170		33	29,5	30105
	Otel inox 1.4301	442 x 457 x 170		33	29,5	30105
Raft tava (V = 12.5 L)	Lipsita de metal (melamina/ PP)	480 x 430 x 67	50	12,5	11	30106
Tava de colectare la baza (V = 12.5 L)	Lipsita de metal (PP)	480 x 430 x 67		12,5	11	30107
Cutie perforata de stocare pentru rafturi, usa cu balamale in partea stanga	Tabla din otel laminate cu plastic RAL 7035	380 x 420 x 360				30029
Cutie perforata de stocare pentru rafturi, usa cu balamale in partea dreapta	Tabla din otel laminate cu plastic RAL 7035	380 x 420 x 360				30030
Sertar (pentru alimentare)	Tabla din otel laminate cu plastic RAL 7035	345 x 500 x 50	25	5	4,5	30108
	Otel inox 1.4301	345 x 500 x 50	25	5	4,5	30110
Sertar (pentru evacuare)	Tabla din otel laminate cu plastic RAL 7035	330 x 465 x 200	50	30	27	30109
	Otel inox 1.4301	330 x 465 x 200	50	30	27	30111
Accesorii
Suport cu striatii pentru raft	Pe negru	384 x 4534 x 88				9706
Suport cu striatii pentru sertar (pentru alimentare)	PP gri	318 x 344 x 66				18472
Suport cu striatii pentru sertar (pentru evacuare)	PP gri	320 x 420 x 175				18474
Protectie la foc - suplimentara	Tabla din otel laminata cu plastic RAL 7035					30035
Cutie pentru substante chimice	PP albastra, cu manere pentru transport si capac					30038
Baza de transport	Tabla din otel laminata cu plastic RAL 7035					30725



Ventilatie tehnica

Unitate de extractie

Tabla din otel laminata cu plastic RAL 7035

14218

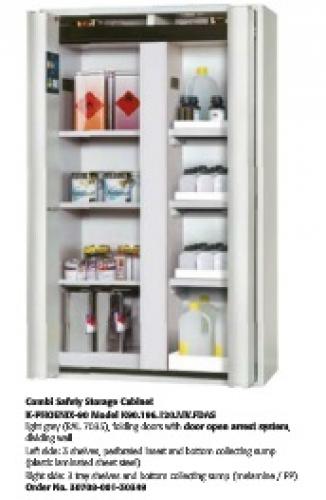

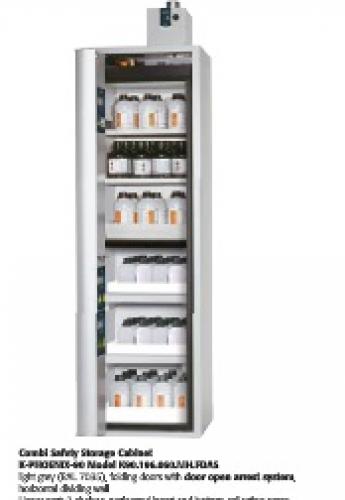

 SERIA K – PHOENIX

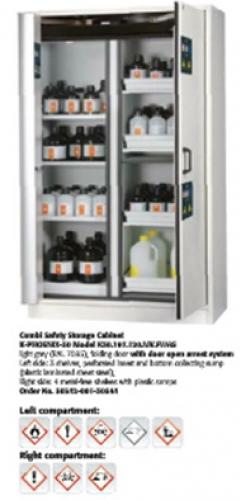

Model K-PHOENIX-90 <120 cm>

Caracteristici generale/ constructie:
* 2 in 1: stocarea lichidelor inflamabile si a substantelor chimice agresive intr-un singur dulap
* constructie robusta si rezistenta buna in timp: elemente de siguranta asamblate in exteriorul compartimentului de stocare pentru cresterea protectiei la coroziune, model usor de curatat
* usor si sigura la utilizare: sistem standard special de deschidere a usii (compartimentul cu usa glisante), usa se opreste in orice pozitie (compartimentul cu usa batanta) – convenabil si sigur pentru stocarea si indepartarea containerelor
* nu permite accesul neautorizat – usile sunt prevazute cu incuietoare (integrate in sistemul de inchidere posibil, compartimentul din partea stanga)
* o aliniere cu usurinta – suporturi de ajustare pentru a compensa o podea inegala
* punere in functiune simplu si rapid – conducte de aer integrate gata pentru conectarea la sistemul tehnic de exhaustare (NW 75) cu o singura mufa de extractie aer

Echipamentul disponibil – compartimentul cu usile glisante pentru lichide inflamabile:
* rafturi (capacitatea de incarcare 75 kg sau 150 kg)
* insertii perforate
* tavi de colectare la baza (volum 22 L si volum 33 L)
* tavi rafturi lipsite de metal si suporturi
* cutie de stocare
* sertar cu capacitatea de incarcare de 25 kg
* suport cu striatii transversale (PE sau PP)


Echipamentul disponibil pentru compartimentul cu usi batante pentru materiale agresive:
* rafturi detasabile cu suporturi detasabile

Ghid de comanda:

Model	Material/Culoare/Informatie	Cod catalog

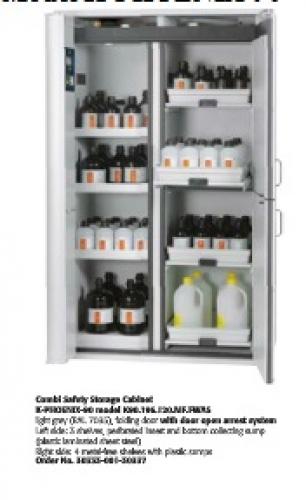

K90.196.120.MF.FWA/ fara echipamentul interior, compartimentul cu usi glisante cu sistem special de deschidere a usii	Va rugam sa specificati culoarea corpului si a usilor	30333
K90.196.120.MC.FWAS / cu echipamentul interior, compartimentul din partea stanga cu cutie de stocare rafturi, compartiment cu usi glisante cu sistem special de deschidere	Va rugam sa specificati culoarea corpului/ culoarea usii	30335
Culoarea usii/ culoarea corpului
Corpul gri deschis/ usa gri deschis	RAL 7035	001
Pachete echipamentul interior Model K90.196.120.MF.FWAS
In partea stanga: 2 rafturi, 1 insertie perforate, 1 tava de colectare la baza (V = 22 L) Partea dreapta: 4 rafturi detasabile cu suporturi din plastic	Tabla din otel laminate cu plastic RAL 7035 Melamina/ PP	30754
Partea stanga: 2 rafturi, 1 insertie perforata, 1 tava de colecatre (V = 22 L) In partea dreapta: 4 rafturi detasabile cu insertie din plastic	Otel inox 1.4301 Melamina/ PP	30338
In partea stanga: 6 sertare In partea dreapta: 6 sertare detasabile cu suporturi din plastic	Otel inox 1.4301 Melamina / PP	30340
Pachete echipamentul interior pentru modelul K90.196.120.MC.FWAS
In partea stanga: 2 rafturi, 1 insertie perforate, 1 tava de colectare la baza (V = 22 L) Partea dreapta: 4 rafturi detasabile cu suporturi din plastic	Tabla din otel laminata cu plastic RAL 7035 Melamina/ PP	30754
Partea stanga: 2 rafturi, 1 insertie perforata, 1 tava de colectare la baza (V = 22 L) Partea dreapta: 4 rafturi detasabile cu suporturi din plastic	Otel inox 1.4301 Melamina/ PP	30755
Partea stanga: 4 sertare Partea dreapta: 6 sertare detasabile cu insertii din plastic	Tabla din otel laminata cu plastic RAL 7035 Melamina / PP	30756
Partea stanga: 4 sertare Partea dreapta: 6 rafturi detasabile cu suporturi din plastic	Otel inox 1.4301 Melamina / PP	30757
Accesorii
Protectie la foc	Tabla din otel laminata cu plastic RAL 7035	30035
Suport cu striatii pentru raft, tabla din otel/ otel inox	Pe neagra	9706
Suport cu striatii pentru raft, tabla din otel/ otel inox	PP gri	18472
Baza mata din cauciuc pentru sertar	neagra	8719
Cutie pentru substante chimice	PP albastra, cu manere pentru transport si capac cu balamale	30038
Baza de transport	Tabla din otel laminata cu plastic RAL 7035	30171
Ventilatie tehnica
Unitate de extractie	Tabla din otel laminata cu plastic RAL 7035	14218


Configuratie individuala pentru modelul K90.196.120.MF.FWAS / K90.196.120.MC.FWAS

Model	Material/ Culoare/informatii	L x D x H (mm)	Cod catalog
K90.196.120.FWAS/ fara echipamentul interior	Va rugam sa specificati culoarea corpului/ culoare usii	1200 x 615 x 1968	30333
K90.196.120.MC.FWAS / cu echipamentul interior in compartimentul din stanga, include rafturi si cutie de stocare	Va rugam sa specificati culoarea corpului/ culoarea usii	1200 x 615 x 1968	30335
Culoarea corpului/ culoarea usii
Corpul gri deschis/ usa gri deschis	RAL 7035		001


Echipamentul interior (compartimentul din stanga)

Model	Material/ Culoare/ Informatii	L x d x H in mm	Capacitatea de incarcare kg	Capacitate L	Volum maxim container in interiorul cabinetului (L)	Cod catalog
Raft	Tabla din otel laminata cu plastic RAL 7035	443 x 435 x 30	75			30098
	Otel inox 1.4301	443 x 435 x 30	75			30102
Tava raft (V = 12 L)	Tabla din otel laminata cu plastic RAL 7035	442 x 457 x 70	150			30099
	Otel inox 1.4301	442 x 457 x 70	150			30103
Insertie perforata (H = 60 mm)	Tabla din otel laminata cu plastic RAL 7035	420 x 439 x 60	75			5555
	Otel inox 1.4301	420 x 439 x 60	75			5776
Insertie perforata (H = 170 mm)	Tabla din otel laminata cu plastic RAL 7035	438 x 457 x 170	75			17693
	Otel inox 1.4301	438 x 453 x 170	75			10254
Tava de colectare la baza (V= 22 L)	Tabla din otel laminata cu plastic	442 x 457 x 130		22	20	30100
	Otel inox 1.4301	442 x 457 x 130		22	20	30104
Tava de colectare la baza (V = 33 L)	Tabla din otel laminata cu plastic RAL 7035	442 x 457 x 170		33	30	30101
	Otel inox 1.4301	442 x 457 x 170		33	30	30105
Raft tava (V = 12.5 L)	Lipsita de metal (melamina / PP)	480 x 430 x 67	50	12.5	11	30106
Tava de colectare la baza (V = 12.5 L)	Lipsita de metal (PP)	480 x 430 x 67		12.5	11	25424
Cutie perforata de stocare pentru rafturi, usa cu balamale in partea stanga	Tabla din otel laminata cu plastic RAL 7035	380 x 420 x 360				30029
Cutie perforata de stocare pentru rafturi, usa cu balamale in partea dreapta	Tabla din otel laminata cu plastic RAL 7035	380 x 420 x 360				30030
Sertar (alimentare)	Tabla din otel laminata cu plastic RAL 7035	345 x 500 x 50	25	5	4.5	30108
	Otel inox 1.4301	345 x 500 x 50	25	5	4.5	30110
Sertar (evacuare)	Tabla din otel laminata cu plastic RAL 7035	330 x 465 x 200	50	30	27	30109
	Otel inox 1.4301	330 x 465 x 200	50	30	27	30111
Suport cu striatii pentru raft Tabla din otel/ otel inox	PE neagra	384 x 434 x 88				9706
Suport cu striatii transversale pentru sertar (pentru alimentare) Tabla din otel/ otel inox	PP gri	318 x 344 x 66				18472
Suport cu striatii pentru sertar (pentru evacuare) tabla din otel/ otel inox	PP gri	320 x 420 x 176				18474
Baza mata din cauciuc pentru sertare (pentru alimentare)	neagra	495 x 340 x 1,3				8719


Echipamentul interior (in partea dreapta)

Model	Material/ Culoare/ Informatii	L x d x H in mm	Capacitatea de incarcare kg	Capacitate L	Volum maxim container in interiorul cabinetului (L)	Cod catalog
Raft detasabil cu suport din plastic	Melamina/ plastic	480 x 515 x 80	25	15	13,5	30609
Raft cu suport din plastic	Melamina/ PP	480 x 515 x 80	25	15	13,5	30341
Raft cu suport PE (V = 33 L), cu grilaj	Melamina / PP	471 x 567 x 173	70	33	30	30610
PE suport (V = 66 L) cu grilaj	PE	466 x 550 x 320	120	66	60	30611


Accesorii

Cutie pentru substante chimice	PP albastra, cu manere pentru transport si capac	30038
Unitate de extractie	Tabla din otel laminata cu plastic RAL 7035	14218
Baza de transport	Tabla din otel laminata cu plastic RAL 7035	30725


Date tehnice pentru modelul K90.196.120.MF(MC).FWAS

Dimensiuni	L x D x H (mm)	Exterior 1200 x 615 x 1968 Interior 1050 x 520 x 1740
Greutate	kg	515
Extractie aer (NW)	NW	75
Schimb de aer de 10 ori	M3/h	9,5
Scadere de presiune in interiorul dulapului	Pa	< 5
∆ρtotal (EK5/ AK4 09-10)	Pa	< 5
Incarcare maxima	kg	600
Zona de incarcare	Kg/ mm2	0,139
Baza optionala de transport	L x H (mm)	1195 x 118


Model K90.196.120.MV(MC).FWAS – inaltimi standard pe sertar (in partea stanga)

Sertare/ numar	9	8	7	6	5	4+1	4	3	2
Distanta 9 (mm)	135
Distanta 8 (mm)	135	295
Distanta 7 (mm)	135	135	295
Distanta 6 (mm)	170	170	230	295
Distanta 5 (mm)	170	170	200	295	325	295
Distanta 4 (mm)	170	170	200	230	295	295	390
Distanta 3 (mm)	170	170	170	230	330	230	390	520
Distanta 2 (mm)	170	170	200	230	295	230	390	520	1125
Distanta 1 (mm)	200	200	200	230	295	490	390	550	490


Model: K90.196.120.MV(MC).FWAS – inaltimi standard de stocare pentru rafturile detasabile (compartimentul din dreapta)

Distanta 6 mm	255
Distanta 5 mm	280
Distanta 4 mm	280	415
Distanta 3 mm	160	425
Distanta 2 mm	280	320
Distanta 1 mm	280	425



Model K90.196.120.MV(MC).FWAS – inaltimi standard de stocare pentru rafturi (compartimentul din stanga)

Rafturi/ numar	4	3	2
Distanta 4 mm	320
Distanta 3 mm	350	420
Distanta 2 mm	350	450	350
Distanta 1 mm	290	380	290


Model K-PHOENIX Vol. 2-9 <120 cm>

Caracteristici generale/ constructie:
* 2 in 1: stocarea lichidelor inflamabile si a substantelor chimice agresive intr-un singur dulap
* constructie robusta, o rezistenta mare in timp: elemente de siguranta asamblate in exteriorul compartimentului de stocare pentru a creste protectia impotriva coroziunii, model usor de curatat
* sigur si simplu de utilizat: usa standard cu sistemul special de deschidere (compartimentul cu usile glisante), usa se opreste in orice pozitie (compartimentul cu usa batanta) – convenabil pentru introducerea sau indepartarea containerelor din dulap
* inchis intotdeauna – usa cu inchidere automata (TSA) cu sistem de deschidere dupa 60 secunde. Semnal acustic si vizual inainte de inchiderea usii
* nu permite accesul neautorizat – usile sunt prevazute cu incuietoare (integrate in sistemul de inchidere, compartimentul din stanga)
* o aliniere cu usurinta – suporturi de ajustare pentru a compensa o podea inegala
* punere in functiune simplu si rapid – conducte de aer integrate gata pentru conectarea la un sistem tehnic de exhaustare cu un singur orificiu de extractie aer

Echipamentul disponibil – compartimentul cu usi glisante pentru lichide inflamabile:
* rafturi (capacitatea de incarcare: 75 kg sau 150 kg)
* insertii perforate
* tavi de colectare la baza (volum 22 L sau 33 L)
* sertar cu capacitatea de incarcare de 25 kg
* cutie de stocare
* suport cu striatii PE sau PP

Echipamentul disponibil – compartimentul cu usile batanate pentru materiale agresive:
- rafturi detasabile cu suporturi detasabile din plastic

Ghid de comanda:

Model	Material/ culoare/informatii	Cod catalog
K90.196.120.MF.FWAC / fara echipamentul interior, compartimentul cu usa glisanta cu TSA, sistem special de deschidere a usii	Va rugam sa specificati culoare usii/ culoarea corpului	30334
K90.196.120.MC.FWAC / cu echipamentul interior, compartimentul in partea stanga cu rafturi si cutie de stocare, compartimentul pentru usa glisanta cu TSA, sistem special de deschidere a usii	Va rugam sa specificati culoarea usii/ culoarea corpului	30336
Culoarea usii/ culoarea corpului
Corpul gri deschis/ usa gri deschis	RAL 7035	001
Pachete echipamentul interior model K90.196.120.MF.FWAS
Raftul din stanga: 3 rafturi, 1 insertie perforate, 1 tava de colecatre la baza (V = 22 L) Compartimentul din dreapta: 4 rafturi detasabile cu suporturi din plastic	Tabla din otel laminata cu plastic RAL 7035 Melamina / PP	30337
Compartimentul din stanga: 3 rafturi, 1 insertie perforate, 1 tava de colectare la baza (V = 22 L) Compartimentul din dreapta: 4 rafturi detasabile cu suport din plastic	Otel inox 1.4301 Melamina / PP	30338
In partea stanga: 6 sertare Compartimentul din dreapta: 6 sertare detasabile cu suporturi din plastic	Tabla din otel laminata cu plastic RAL 7035 Melamina/ PP	30339
Compartimentul din stanga: 6 rafturi Compartimentul din dreapta: 6 rafturi detasabile cu suport din plastic	Otel inox 1.4301 Melamina/ PP	30340
Pachete echipamentul interior model K90.196.120.MC.FWAS
Partea stanga: 2 rafturi, 1 insertie perforate, 1 tava de colectare la baza (V = 22 L) In partea dreapta: 4 rafturi detasabile	Tabla din otel laminata cu plastic RAL 7035 Melamina/ PP	30754
Partea stanga: 2 rafturi, 1 insertie perforate, 1 tava de colectare la baza (V = 22 L) Compartimentul din dreapta: 4 rafturi detasabile cu suporturi din plastic	Otel inox 1.4301 Melamina / PP	30755
Compartimentul din stanga: 4 sertare Compartimentul din dreapta: 6 rafturi detasabile cu suport din plastic	Tabla din otel laminata cu plastic RAL 7035 Melamina/ PP	30756
Partea stanga: 4 sertare Partea dreapta: 6 tavi detasabile cu suport din plastic	Otel inox 1.4301 Melamina / PP	30757
Accesorii
Protectie la foc	Tabla din otel laminata cu plastic RAL 7035	30035
Suport cu striatii transversale pentru raftul din tabla de otel / otel inox	Pe neagra	9706
Suport cu striatii transversale pentru sertar tabla din otel / otel inox	PP gri	18472
Baza mata din cauciuc pentru sertar	negru	8719
Cutie pentru substante chimice	PP albastra, cu manere pentru transport si capac cu balamale	30038
Baza de transport	Tabla din otel laminata cu plastic RAL 7035	30171
Ventilatie tehnica
Unitate de extractie	Tabla din otel laminata cu plastic RAL 7035	14218


Configuratie individula pentru modelul K90.196.120.MF.FWAC/K90.196.120.MC.FWAC

Model	Material/Culoare/informatii	L x D x H (mm)	Cod catalog
K90.196.120.MF.FWAC / fara echipamentul interior compartimentul cu usa glisanta cu TSA, cu sistem special de deschidere a usii	Va rugam sa specificati culoarea usii/ culoarea corpului	1200 x 615 x 1968	30334
K90.196.120.MC.FWAC/ cu echipamentul interior in compartimentul din stanga, include raft si cutie de stocare Compartimentul cu usa glisanta cu TSA, sistem specila de deschidere usa	Va rugam sa specificati culoarea usii/ culoarea corpului	1200 x 615 x 1968	30336


Culoarea corpului/ culoarea usii

Corpul gri deschis/ usa gri deschis

RAL 7035

001


Echipamentul interior (compartimentul din stanga)

Model	Material/ Culoare/ Informatii	L x D x H (mm)	Capacitate de incarcare kg	Capacitate L	Volum max container in dulap (L)	Cod catalog
Raft	Tabla din otel laminata cu plastic RAL 7035	443 x 435 x 30	75			30098
	Otel inox 1.4301	443 x 435 x 30	75			30102
Raft tava (v = 12 L)	Tabla din otel laminata cu plastic RAL 7035	442 x 457 x 70	150			30099
	Otel inox 1.4301	442 x 457 x 70	150			30103
Insertie perforate (H = 60 mm)	Tabla din otel laminata cu plastic RAL 7035	420 x 439 x 60	75			5555
	Otel inox 1.4301	420 x 439 x 60	75			5776
Insertie perforata (H = 170 mm)	Tabla din otel laminata cu plastic RAL 7035	438 x 453 x 170	75			17693
	Otel inox 1.4301	438 x 453 x 170	75			10254
Tava de colectare la baza (v = 22 L)	Tabla din otel laminata cu plastic RAL 7035	442 x 457 x 130		22	20	30100
	Otel inox 1.4301	442 x 457 x 130		22	20	30104
Tava de colectare la baza (V = 33 L)	Tabla din otel laminata cu plastic RAL 7035	442 x 457 x 170		33	30	30101
	Otel inox 1.4301	442 x 457 x 170		33	30	30104
Raft tava (V = 12.5 L)	Lipsit de metal (melamina/ PP)	480 x 430 x 67	50	12.5	11	30106
Tava de colecatre la baza (V = 12.5 L)	Lipsita de metal (PP)	480 x 430 x 67		12,5	11	25424
Cutie perforata de stocare pe rafturi, usa cu balamale in partea stanga	Tabla din otel laminata cu plastic RAL 7035	380 x 420 x 360				30029
Cutie perforata de stocare pentru rafturi, usa cu balamale in partea dreapta	Tabla din otel laminata cu plastic RAL 7035	380 x 420 x 360				30030
Sertar (pentru alimentare)	Tabla din otel laminata cu plastic RAL 7035	330 x 465 x 200	50	30	27	30109
	Otel inox 1.4301	330 x 465 x 200	50	30	27	30111
Suport cu striatii pentru raft Tabla din otel/ otel inox	PE neagra	384 x 434 x 88				9706
Suport cu striatii pentru sertar (pentru alimentare) Tabla din otel/ otel inox	PP gri	318 x 344 x 66				18472
Suport cu striatii pentru sertar (pentru evacuare) Tabla din otel laminata cu plastic/ otel inox	neagra	495 x 340 x 1.3				8719


Echipamentul interior (compartimentul din dreapta)


Model	Material/ Culoare/ Informatii	L x D x H (mm)	Capacitate de incarcare kg	Capacitate L	Volum maxim container in dulap (L)	Cod catalog
Raft detasabil cu suport din plastic	Melamina/ PP	480 x 515 x 80	25	25	13,5	30609
Raft cu suport din plastic	Melamina/ PP	480 x 515 x 80	25	25	13.5	30341
Raft cu tava de colectare la baza PE (V = 33 L) cu grilaj	Melamina / PE	471 x 567 x 173	70	33	30	30610
Tava de colectare la baza PE (V = 66 L) cu grilaj	PE	466 x 550 x 320	120	66	60	30611


Accesorii

Cutie pentru substante chimice	PP albastra, cu manere pentru transport si capac	30038
Unitate de extractie	Tabla din otel laminata cu plastic RAL 7035	14218
Baza de transport	Tabla din otel laminata cu plastic RAL 7035	30725


Date tehnice pentru modelul K90.196.120.MF(MC).FWAC

Dimensiuni	L x D x h (mm)	Exterior 1200 x 615 x 1968 Interior 1050 x 520 x 1740
Greutate (kg)	kg	515
Extractie aer (NW)	NW	75
Schimb de aer de 10 ori	M3/h	9,5
Scadere de presiune in interiorul dulapului	Pa	< 5
∆ρ ges (EK5/AK4 09-10)	Pa	< 5
Incarcare maxima	kg	600
Zona de incarcare	Kg/mm2	0,139
Baza optionala de transport	L x H (mm)	1195 x 118


Model K90.196.120.MF(MC).FWAC – inaltimi standard de stocare pe sertare (in partea stanga)

Sertare/ numar	9	8	7	6	5	4+1	4	3	2
Distanta 9 (mm)	135
Distanta 8 (mm)	135	295
Distanta 7 (mm)	135	135	295
Distanta 6 (mm)	170	170	230	295
Distanta 5 (mm)	170	170	200	295	325	295
Distanta 4 (mm)	170	170	200	230	295	295	390
Distanta 3 (mm)	170	170	170	230	330	230	390	520
Distanta 2 (mm)	170	170	200	230	295	230	390	520	1125
Distanta 1 (mm)	200	200	200	230	295	490	390	550	490


Model K90.196.120.MF(MC).FWAC – inaltimi standard de stocare pe rafturile detasabile (in partea dreapta)

Raft detasabil / numar	6	4
Distanta 6 (mm)	255
Distanta 5 (mm)	280
Distanta 4 (mm)	280	415
Distanta 3 (mm)	160	425
Distanta 2 (mm)	280	320
Distanta 1 (mm)	280	425


Model K90.196.120.MF(MC).FWAC
- inaltimi standard de stocare pe rafturi (in partea stanga)




Rafturi/ numar	4	3	2
Distanta 4 (mm)	320
Distanta 3 (mm)	350	420
Distanta 2 (mm)	350	450	350
Distanta 1 (mm)	290	380	290



Model K-PHOENIX-30 <120 cm>

Caracteristici generale/ constructie:
* model cu perete despartitot – un singur dulap cu doua echipamente interioare diferite
* constructie robusta, rezistenta mare in timp – elemente de siguranta asamblate in exteriorul compartimentului de stocare pentru a creste protectia impotriva coroziunii, model usor de curatat
* usor de utilizat – usile pot fi deschise cu un efort minim
* confortabil si sigur – sistem standard special de deschidere a usilor, convenabil si sigur pentru introducerea si indepartarea containerelor
* nu permite accesul neautorizat – usa cu incuietoare (integrata in sistemul de inchidere)
* o aliniere cu usurinta – suporturi de ajustare pentru a compensa o podea inegala
* usor de transportat – baza de tansport integrata cu capac
* punere in functiune simplu si rapid – conducte de aer integrate gata pentru conectarea la un sistem tehnic de exhaustare (NW 75) cu un singur port de extractie aer

Echipamentul disponibil compartimentul din stanga:
* rafturi (capacitate de incarcare: 75 kg)
* insertii perforate
* tavi de colectare la baza (volum 27 L)
* cutie de stocare

Echipamentul disponibil pentru compartimentul din dreapta:
- raft lipsit de metal cu suporturi din plastic

Ghid de comnada:

Model	Material/culoare/informatii	L x D x H (mm)	Cod catalog
K90.197.120.MV.FWAS / fara echipamentul interior, compartimentul cu usa glisanta cu sistemul special de deschidere a usii	Va rugam sa specificati culoarea corpului/ culoarea usii	1200 x 615 x 1970	30342
K30.197.120.MC.FWAS / cu echipamentul interior, compartimentul in partea stanga cu raft si cutie de stocare compartimentul cu usa glisanta cu sistem special de deschidere a usii	Va rugam sa specificati culoare usii/ culoare corpului	1200 x 615 x 1970	30342



Model	Material/culoare/Informatii	Cod catalog
Corpul gri deschis/ usa gri deschis	RAL 7035	001
Corpul galben/ usa galbena	RAL 1004	002




Model	Material/Culoare/Informatii	L x d x H (mm)	Capacitate de incarcare (kg)	Capacitate (l)	Volum maxim container (l)	Cod catalog
In partea stanga: 2 rafturi, 1 insertie perforate, 1 tava de colectare la baza (V = 27 L) In partea dreapta: 4 rafturi cu suport din plastic (V = 15 L)	Tabla din otel laminata cu plastic RAL 7035     Melamina / PP					30785
Partea stanga: 2 rafturi, 1 insertie perforate, 1 tava de colectare la baza (V = 27 L) Partea dreapta: 6 rafturi cu insertie din plastic (V = 15 L)	Tabla din otel laminata cu plastic RAL 7035     Melamina / PP					30759
Partea stanga: 3 rafturi, 1 insertie perforate, 1 tava de colecatre la baza (V = 27 L) Partea dreapta: 4 rafturi cu suport din plastic (V = 15 L)	Tabla din otel laminata cu plastic RAL 7035 Melamina/PP	Doar pentru modelul K30.197.120.MV/FWAS				30344
Compartimentul din stanga: 3 rafturi, 1 insertie perforata 1 tava de colectare la baza Compartimentul din dreapta: 6 rafturi cu suport din plastic (V = 15 L)	Tabla din otel laminata cu plastic RAL 7035 Melamina/ PP	Doar pentru modelul K30.197.120.MV.FWAS				30345
Partea stanga: 2 rafturi, 1 insertie perforate 1 tava de colectare la baza (v = 27 L) Partea dreapta: 4 rafturi cu suport din plastic (V = 15 L)	Otel inox 1.4301       Melamina / PP					30760
Partea stanga: 2 rafturi, 1 insertie perforate, 1 tava de colectare la baza (v = 27 L) Compartimentul din dreapta: 6 rafturi cu suport din plastic (V = 15 L)	Otel inox 1.4301     Melamina / PP					30761
In partea stanga: 3 rafturi, 1 insertie perforata, 1 tava de colectare la baza (v = 27 L) In partea dreapta: 4 rafturi cu suport din plastic (V = 15 L)	Tabla din otel laminata cu plastic 1.4301     Melamina/ PP	Doar pentru modelul K30.197.120.MV.FWAS				30346
Partea stanga: 3 rafturi, 1 insertie perforata, 1 tava de colectare la baza (v = 27 L) In partea dreapta: 6 rafturi cu suporturi din plastic	Otel inox 1.4301 Melamina / PP	Doar pentru K30.197.120.MV.FWAS				30347




Echipamentul interior

Model	Material/Culoare/Informatii	L x d x H (mm)	Capacitate de incarcare (kg)	Capacitate (l)	Volum max container (l)	Cod catalog
Raft	Tabla din otel laminata cu plastic RAL 7035	468 x 500 x40	75			30311
	Otel inox 1.4301	468 x 500 x 40	75			30312
Insertie perforate (H = 60 mm)	Tabla din otel laminata cu plastic RAL 7035	420 x 439 x 60	75			5555
	Otel inox 1.4301	420 x 439 x 60	75			5776
Tava de colectare la baza (V = 27 L)	Tabla din otel laminata cu plastic RAL 7035	528 x 500 x 120		27	24	9445
	Otel inox 1.4301	528 x 500 x 120		27	24	10533
Raft cu suport	Melamina/ plastic		75	15	13,5	30341
Cutie perforata de stocare pentru rafturi, usa cu balamale in partea stanga	Tabla din otel laminata cu plastic RAL 7035	380 x 420 x 360				30029
Cutie perforata de stocare pentru rafturi, usa cu balamale in partea dreapta	Tabla din otel laminata cu plastic RAL 7035	380 x 420 x 360				30030
Cutie pentru substante chimice	PP albastra, cu manere pentru transport si capac cu balamale					30038
Ventilatie tehnica
Unitate de extractie	Tabla din otel laminata cu plastic RAL 7035					14218


Model: K-PHOENIX-90 <120 CM>

Caracteristici generale/ constructie:
* model prevazut cu usi glisante – nu necesita un spatiu mare in partea frontala a dulapului
* perete despartitor – un singur dulap cu doua echipamente interioare diferite
* utilizare cu usurinta – usile pot fi deschise cu un efort minim
* sistem special de deschidere a usilor, convenabil pentru introducerea si indepartarea containerelor
* nu permite accesul neautorizat – usile sunt prevazut cu incuietori (integrate in sistemul de inchidere)
* o aliniere cu usurinta – suporturi de ajustare pentru a compensa o podea inegala
* o punere in functiune rapida – conducte de aer integrate gata pentru conectarea (NW 75) la un sistem tehnic de exhaustare cu doar un orificiu de extractie a aerului

Echipamentul disponibil – compartimentul din stanga:
* rafturi (capacitate de incarcare: 75 kg sau 150 kg)
* insertii perforate
* tavi de colectare la baza (volum 22 L si volum 33 L)
* sertar cu capacitatea de incarcare de 25 kg
* cutie de stocare
* suport cu striatii (Pe sau PP)

Ghid de comanda:

Model	Material/ Culoare/Informatii	L x D x H in mm	Cod catalog
K90.196.120.MV.FDAS/ fara echipamentul interior, cu perete despartitor, usa cu sistem special de deschidere	Va rugam sa specificati culoarea corpului/ culoarea usii	1200 x 615 x 1968	30708


Culoarea corpului/ culoarea usii

Model	Material/ Culoare	Cod catalog
Corpul gri deschis/ usa gri deschis	RAL 7035	001


Pachete echipamentul interior

Model	Material/ culoare/ informatii	Cod catalog
In partea stanga: 3 rafturi, 1 insertie perforata, 1 tava de colectare la baza (V = 22 L) In partea dreapta: 3 tavi rafturi (V = 12.5 L) si tava de colectare la baza (V = 12,5 L)	Tabla din otel laminata cu plastic RAL 7035 Melamina/ PP	30349
Partea stanga: 3 rafturi, 1 insertie perforate, 1 tava de colectare la baza (V = 22 L) Partea dreapta: 3 tavi rafturi (v = 12,5 L) si tava de colectare la baza (V = 12,5 L)	Otel inox 1.4301 Melamina/ PP	30350
Partea stanga: 6 sertare Partea dreapta: 3 tavi rafturi (V = 12,5 L) si tava colectare la baza (V = 12,5 L)	Tabla din otel laminata cu plastic RAL 7035 Melamina/ PP	30351
Partea stanga: 6 sertare Partea dreapta: 3 tavi rafturi (V = 12,5 L) si tava de colectare la baza (V = 12,5 L)	Otel inox 1,4301 Melamina/ PP	30352


Echipamentul interior

Model	Material/ Culoare/ Informatii	L x D x H (mm)	Capacitatea de incarcare (kg)	Capacitate (litri)	Volum maxim container in dulap (l)	Cod catalog
Raft	Tabla din otel laminata cu plastic RAL 7035	443 x 435 x 30	75	-	-	30098
	Otel inox 1.4301	443 x 435 x 30	75			30102
Tava raft (V = 12 L)	Tabla din otel laminata cu plastic RAL 7035	442 x 457 x 70	150			30099
	Otel inox 1.4301	442 x 457 x 70	150			30103
Insertie perforate (H = 60 mm)	Tabla din otel laminata cu plastic RAL 7035	420 x 439 x 60	75	-	-	5555
	Otel inox 1.4301	420 x 439 x 60	75			5776
Insertie perforate (H = 170 mm)	Tabla din otel laminata cu plastic RAL 7035	438 x 453 x 170	754			17693
	Otel inox 1.4301	438 x 453 x 170	75			10254
Tava de colectare la baza (V = 22 L)	Tabla din otel laminata cu plastic RAL 7035	442 x 457 x 130		22	20	30100
	Otel inox 1.4301	442 x 457 x 130		20	20	30104
Tava de colectare la baza (V = 33 L)	Tabla din otel laminata cu plastic RAL 7035	442 x 457 x 170		33	29,5	30101
	Otel inox 1.4301	442 x 457 x 170		33	29,5	30105
Raft tava (V = 12,5 L)	Nemetalic (melamina / PP)	480 x 430 x 67	50	12,5	11	30106
Tava de colectare la baza (V = 12,5 L)	Nemetalica (PP)	480 x 430 x 67		12,5	11	30107
Cutie perforate de stocare pentru rafturi, usa cu balamale in partea dreapta	Tabla din otel laminata cu plastic RAL 7035	380 x 420 x 360				30029
Cutie perforate pentru stocare pentru rafturi, usa cu balamale in partea dreapata	Tabla din otel laminata cu plastic RAL 7035	380 x 420 x 360				30030
Sertar (alimentare)	Tabla din otel laminata cu plastic RAL 7035	345 x 500 x 50	25	5	4,5	30108
	Otel inox 1.4301	345 x 500 x 50	25	5	4,5	30110
Sertar (pentru evacuare)	Tabla din otel laminata cu plastic RAL 7035	330 x 465 x 200	50	30	27	30109
	Otel inox 1.4301	330 x 465 x 200	50	30	27	30111

Accesorii

Model	Material/ Culoare/ Informatii	L x D x H (mm)	Capacitatea de incarcare (kg)	Capacitate (litri)	Volum max container in dulap (l)	Cod catalog
Suport cu striatii trasversale pentru raft	PP negru	384 x 434 x 88				9706
Suport cu striatii traversale pentru sertar (alimentare)	PP gri	318 x 344 x 66				18472
Suport cu striatii pentru sertar (pentru evacuare)	PP gri	320 x 420 x 175				18474
Baza mata din cauciuc pentru sertar (alimentare)	neagra	495 x 340 x 1,3				8719
Protectie la foc	Tabla din otel laminata cu plastic RAL 7035					30035
Cutie pentru substante chimice	PP albastra, cu manere pentru transport si cu capac					30038
Baza de transport	Tabla din otel laminata cu plastic RAL 7035					30725

Ventilatie tehnica

Model	Material	Cod catalog
Unitate de extractie	Tabla din otel laminata cu plastic RAL 7035	14218


Model: K-PHOENIX-90 <60 cm>

Caracteristici generale / constructie:
* model cu usa glisanta – nu necesita un spatiu mare in partea frontala a dulapului
* perete despratitor orizontal – un singur dulap, 2 echipamente interioare diferite
* constructie robusta, rezistenta mare in timp – elemente de siguranta asamblate in exteriorul compartimentului de stocare pentru a creste protectia impotriva coroziunii, model usor de curatat
* usor de utilizat – usa poate fi deschisa cu un efort minim
* sigur – sistem special de deschidere a usii (optional), convenabil pentru stocare si indepartarea containerelor
* nu permite accesul neautorizat – usa este prevazuta cu incuietoare (integrata in sistemul de inchidere)
* o aliniere cu usurinta – suporturi de ajustare pentru a compensa o podea inegala
* punere in functiune simplu si rapid – Conducte de aer integrate pentru conectarea (NW 75) la sistemul tehnic de exhaustare cu un singur port de extractie a aerului

Echipamentul interior disponibil – compartimentul de sus:
* rafturi (capacitate de incarcare: 75 kg sau 150 kg)
* insertii perforate
* tavi de colectare la baza (volum 22 L sau 33 L)
* sertar cu capacitatea de incarcare de 25 kg
* cutii pentru stocare
* tavi (PE / PP)

Ghid de comanda:

Model	Material/culoare/Informatii	L x D x h in mm	Cod catalog
K90.196.060.MH.FDAS/ fara echipamentul interior, perete despartitor orizontal cu usa cu sistem special de deschidere	Va rugam sa specificati culoarea corpului/ culoarea usii	600 x 615 x 1968	30709


Culoarea corpului/ culoarea usii

Model	Material/ culoare	Cod catalog
Corpul gri deschis/ usa gri deschis	RAL 7035	001



Pachete echipamentul interior

Model	Material/ culoare	Cod catalog
Compartimentul de sus: 2 rafturi, 1 insertie perforata, 1 tava de colectare la baza (V = 22 L) Compartimentul de jos: 2 tavi rafturi (V = 12,5 L), si tava de colectare la baza (V = 12,5 L)	Tabla din otel laminate cu plastic RAL 7035 Melamina / PP	30354
Compartimentul de sus: 2 rafturi, 1 insertie perforata, 1 tava de colectare la baza (V = 22 L) Compartimentul de jos: 2 tavi rafturi (V = 12,5 L) si o tava de colectare la baza (V = 12,5 L)	Otel inox 1.4301 Melamina/ PP	30355
Compartimentul de sus: 2 sertare Compartimentul de jos: 2 tavi rafturi (v = 12,5 L) si o tava de colectare la baza (v = 12,5 L)	Tabla din otel laminate cu plastic RAL 7035 Melamina/ PP	30356
Compartimentul de sus: 3 sertare Compartimentul de jos: 2 tavi rafturi (V = 12,5 L) si o tava de colectare la baza (v = 12,5 L)	Otel inox 1.4301 Melamina/ PP	30357


Echipamentul interior

Model	Material/ Culoare/ Informatii	L x D x H (mm)	Capacitatea de incarcare (kg)	Capacitate (litri)	Volum maxim container in dulap (l)	Cod catalog
Raft	Tabla din otel laminata cu plastic RAL 7035	443 x 435 x 30	75	-	-	30098
	Otel inox 1.43012	443 x 435 x 30	75	-	-	30102
Tava raft (V = 12 L)	Tabla din otel laminata cu plastic RAL 7035	442 x 457 x 70	150			30099
	Otel inox 1.4301	442 x 457 x 70	150			30105
Insertie perforate (H = 60m)	Tabla din otel laminata cu plastic RAL 7035	438 x 439 x 60	75			5555
	Otel inox 1.4301	420 x 439 x 60	75			5776
Insertie perforate (H = 170 mm)	tabla din otel laminata cu plastic RAL 7035	438 x 453  x 170	75			17693
	Otel inox 1.4301	438 x 453 x 170	75			10254
Tava de colectare la baza (V = 22 L)	Tabla din otel laminata cu plastic RAL 7035	442 x 457 x 130		22	20	30100
	Otel inox 1.4301	442 x 457 x 130		20	20	30104
Tava de colecatre la baza (v = 33 L)	Tabla din otel laminata cu plastic RAL 7035	442 x 457 x 170		33	29,5	30101
	Otel inox 1.4301	442 x 457 x 170		33	29,5	30105
Raft tava (V = 12,5 L)	Nemetalic (melamina/ PP)	480 x 430 x 67	50	12,5	11	30106
Tava de colectare la baza (V = 12,5 L)	Nemetalica (PP)	480 x 430 x 67				30107
Cutie perforata de stocare pentru rafturi, usa cu balamale in partea stanga	Tabla din otel laminate cu plastic RAL 7035	380 x 420 x 360				30029
Cutie perforata pentru rafturi pentru stocare, usa cu balamale in partea dreapta	Tabla din otel laminate cu plastic RAL 7035	380 x 420 x 360				30030
Sertar (pentru alimentare)	Tabla din otel laminta cu plastic RAL 7035	345 x 500 x 50	25	5	4,5	30108
	Otel inox 1.4301	345 x 500 x 50	25	5	4,5	30110
Sertar (pentru evacuare)	Tabla din otel laminata cu plastic RAL 7035	330 x 465 x 200	50	30	27	30109
	Otel inox 1.4301	330 x 465 x 200	50	30	27	30111

Accesorii

Model	Material/ Culoare/ Informatii	L x D x H (mm)	Capacitatea de incarcare (kg)	Capacitate (litri)	Volum max container in dulap (l)	Cod catalog
Suport cu striatii trasversale pentru raft	Pe negru	384 x 434 x 88		-	-	9706
Suport cu striatii pentru sertar	PP gri	318 x 344 x 66				18472
Tava pentru sertar (pentru evacuare)	PP gri	320 x 420 x 175				18474
Baza mata din cauciuc pentru sertar (pentru alimentare)	neagra	495 x 340 x 1,3				8719
Protectie la foc	Tabla din otel laminata cu plastic RAL 7035					30035
Cutie pentru substante chimice	PP albastra, cu manere pentru transport si capac cu balamale					30038
Baza de transport	Tabla din otel laminata cu plastic RAL 7035					30725


Ventilatie tehnica

Model	Material/culoare	Cod catalog
Unitate de extractie	Tabla din otel laminata cu plastic RAL 7035	14218


Model K-UB-90 <110 cm>

Model “underbench”, model compact
Caracteristici generale/ constructie:
* flexibil si mobil – prevazut cu roti cu plinta – disponibila optional
* punere in functiune simplu si rapid – conducte de aer integrate pentru conectarea la un sistem tehnic de exhaustare, extractia pentru ambele compartimente prin orificiul de extractie a aerului situat in spatele dulapului
Stocare lichide inflamabile:
* Functionare / constructie compartimentul din stanga:
* o utilizare cu usurinta – usa si sertarul pot fi deschise cu un efort minim
* un acces cu usurinta la toate containerele – deschidere de 135⁰, interiorul dulapului este complet vizibil
* convenabil – usa si sertarul raman deschise in orice pozitie
* sigur – sertarul prevazut standard cu fir cu impamantare include clema si suport sigilat, ambele usa si sertarul se inchid automat in caz de incendiu
* protectie impotriva utilizarii neautorizate – este prevazut cu incuietoare

Stocarea lichidelor agresive, non-inflamabile
Functionare/ constructie compartimentul din dreapta:
* robust si durabil – confectionat din melamina acoperita cu placi de lucru speciale
* convenabil – usa ramane deschisa in orice pozitie
* protectie impotriva accesului neautorizat: usa prevazuta cu incuietoare
* rafturi detasabile – de calitate superioara si constructie robusta cu suport din plastic detasabil

Date tehnice pentru modelul K90.060.110.050.UB.ST(2)

Dimensiuni	L x D x H (mm)	Exterior: 1100 x 500 x 600, interior: 470 x 450 x 500 (partea stanga), 470 x 450 x 500 (partea dreapta)
Greutate	kg	125 (115)
Extractie aer (NW)	NW	75
Schimb de aer de 10 ori	M3/h	1,0 (0.9)
Scadere de presiune in interiorul dulapului	Pa	<1
∆ρges (EK5/AK4 09-10)	Pa	<1
Incarcare maxima	kg	300
Zona de incarcare	Kg/mm2	0,112


Inaltimi utile de stocare pentru modelul K90.060.110.050.050.UB.ST (2T)

Usa batanta (compartimentul din stanga)	mm	400 (tava de colectare la baza cu insertie perforate)
Sertar (in partea stanga)	mm	460
Usa batanta (in partea dreapta)	mm	495 (1 raft detasabil), 2 x 280 si 195 (2 rafturi detasabile)


Ghid de comanda:

Model	Material/ culoare/ informatii	L x D x H (mm)	Cod catalog
K90.060.110.050.UB.ST / fara echipamentul interior	Compartimentul din stanga: sertar cu striatii trasversale – tabla din otel Compartimentul din dreapta: usa batanta	1100 x 500 x 600	30358
K90.060.110.050.UB.2T / fara echipamentul interior	2 usi batante Va rugam sa specificati culoarea corpului/ culoare usii	1100 x 500 x 600	30365


Culoarea corpului/ culoarea usii

Corpul gri deschis/ usile si sertarele gri deschis

RAL 7035

001


Pachete echipamentul interior cu sertar si usa

Model	Material/ Culoare/ Informatii	Cod catalog
Compartiumentul din stanga: sertar cu suport Compartimentul din dreapta: 1 raft detasabil cu suport din plastic	Tabla din otel laminta cu plastic RAL 7035 Melamina/ PP	30359
Compartimentul din stanga cu suport Compartimentul din dreapta: 1 raft detasabil cu suport din plastic	Tabla din otel laminate cu plastic RAL 7035 Melamina/ PP	30360


Echipamentul interior / model cu sertar si usa

Model	Material/ Culoare/ Informatii	L x D x H (mm)	Capacitatea de incarcare (kg)	Capacitate (litri)	Volum max container in dulap (l)	Cod catalog
Raft detasabil cu suport din plastic (compartimentul din dreapta)	Melamina/ PP		25	25	13,5	30361

Pachete echipamentul interior – modelul cu 2 usi

Model	Material/ Culoare/ Informatii	L x D x H (mm)	Capacitatea de incarcare (kg)	Capacitate (litri)	Volum max container in dulap (l)	Cod catalog
Partea stanga: insertie perforata, 1 tava de colectare la baza Partea dreapta: 1 raft detasabil cu suport din plastic	Tabla din otel laminata cu plastic RAL 7035 Melamina/ PP					30366
Partea stanga: 1 raft, insertie perforate, 1 tava de colectare la baza Partea dreapta: 2 rafturi detasabile cu suport din plastic	Tabla din otel laminata cu plastic RAL 7035 Melamina / PP					30367


Echipamentul interior – modelul cu 2 usi

Model	Material/ Culoare/ Informatii	L x D x H (mm)	Capacitatea de incarcare (kg)	Capacitate (litri)	Volum max container in dulap (l)	Cod catalog
Raftul (in partea stanga)	Tabla din otel laminata cu plastic RAL 7035	465 x 350 x 20	30			30368
Insertie perforata (in partea stanga)	Tabla din otel laminata cu plastic RAL 7035	450 x 350 x 60	75			18814
Tava de colectare la baza (in partea stanga)	Tabla din otel laminata cu plastic RAL 7035	465 x 370 x 70				17671
Raft detasabil cu suport din plastic (in partea stanga)	Melamina / PP		25	15	13,5	30369


Accesorii pentru ambele modele

Model	Material/ Culoare/ Informatii	L x D x H (mm)	Cod catalog
Roti cu plinta (H = 30 mm)	Tabla din otel laminata cu plastic RAL 7035		30362
Protectie la foc	Tabla din otel laminata cu plastic RAL 7035		30035
Suport penmtru sticle – pentru 32 de sticle (DN 40 mm)	Tabla din otel laminata cu plastic RAL 7035	210 x 440 x 30	7602
Suport pentru 15 sticle (DN 70 mm)	Tabla din otel laminata cu plastic RAL 7035	210 x 440 x 30	7603
Suport pentru 8 sticle (DN 90 mm)	Tabla din otel laminata cu plastic RAL 7035	210 x 440 x 30	7604


Ventilatie tehnica

Model	Material/ Culoare/ Informatii	L x D x H (mm)	Cod catalog
Unitate de extractie pentru instalarea pe perete cu monitorizarea aerului	Tabla din otel laminata cu plastic	200 x 400 x 200	24315

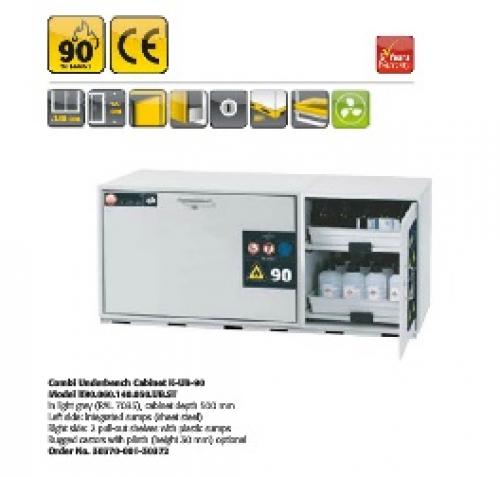

Model K-UB-90 <140 cm>

Model compact “underbench”
* flexibil si mobil – cu roti  cu plinta – disponibile optional
* punere in functiune simplu si rapid – conducte de aer integrate gata pentru conectarea (NW 75) la un sistem tehnic de exhaustare, extractia pentru ambele compartimente prin portul de extractie aer situat in spatele dulapului

Stocarea fluidelor inflamabile:
* o utilizare cu usurinta – usile si sertarul pot fi deschise cu un efort minim
* un acces cu usurinta si sigur la toate containerele – deschidere 135⁰, interiorul dulapului este complet vizibil
* convenabil – usa si sertarele raman deschise in orice pozitie
* siguranta – sertarul prevazut standard cu fir cu impamantare, include clema si suport sigilat, ambele usi si sertarul se inchid automat in cazul unui incendiu
* protectie impotriva accesului neautorizat – prevazut cu incuietoare

Date tehnice pentru modelul K90.060.140.050.UB.ST (3T)

Dimensiuni	L x D x H (mm)	Exterior: 1400 x 500 x 600, interior: 770 x 450 x 500 (partea stanga), 470 x 450 x 500 (partea dreapta)
Greutate (kg)	kg	165 (155)
Extractie aer (NW)	NW	75
Schimb de aer de 10 ori	M3/h	1,0 (0,9)
Scadere de presiune in interiorul dulapului	Pa	<1
∆ρges (EK5/AK4 09-10)	Pa	<1
Incarcare maxima	kg	300
Zona de incarcare	Kg/mm2	0,112


Inaltimi utile de stocare pentru modelul K90.060.110.050.UB.ST(3T)

Usa batanta (compartimentul din stanga)	mm	400 (tava de colectare la baza cu insertie perforate)
Sertar (compartimentul din dreapta)	mm	460
Usa batanta (compartimentul din dreapta)	mm	495 (1 raft detasabil), 2 x 280 si 195 (2 rafturi detasabile)


Ghid de comanda:

Model	Material/ Culoare/ Informatii	L x D x H (mm)	Cod catalog
K90.060.140.050.UB.ST / fara echipamentul interior	Compartimentul din stanga: sertar cu striatii transversale confectionat din tabla de otel Compartimentul din dreapta usa batanta	1400 x 500 x 600	30370
K90.060.140.050.UB.3T/ fara echipamentul interior	3 usi batante Va rugam sa specificati culoarea corpului/ culoarea usii	1400 x 500 x 600	30377


Culoarea corpului/ culoarea usii

Model	Material/Culoare/Informatii	Cod catalog
Corpul gri deschis/usa gri deschis	RAL 7035	001


Pachete echipamentul interior pentru modelul cu un sertar si o usa

Model	Material/Culoare/Informatii	Cod catalog
Compartimentul din stanga: sertar cu suport Compartimentul din dreapta: 1 raft detasabil cu suport din plastic	Tabla din otel laminate cu plastic RAL 7035 Melamina/ PP	30371
Compartimentul din stanga: sertar cu suport Compartimentul din dreapta: 1 raft detasabil cu suport din plastic	Tabla din otel laminate cu plastic RAL 7035 Melamina/ PP	30372


Echipamentul interior pentru modelul cu un sertar si o usa

Model	Material/ Culoare/ Informatii	L x D x H (mm)	Capacitatea de incarcare (kg)	Capacitate (litri)	Volum max container in dulap (l)	Cod catalog
Raft detasabil cu suport din plastic (compartimentul din dreapta)	Melamina/ PP		25	15	13,5	30373


Pachete echipamentul interior pentru modelul cu 3 usi

Model	Material/culoare/informatii	Cod catalog
Compartimentul din stanga: insertie perfoarat, tava de colectare la baza Compartimentul din dreapta: 1 raft detasabil cu suport din plastic	Tabla din otel laminata cu plastic RAL 7035 Melamina/ PP	30378
Compartimentul din stanga: 1 raft, 1 insertie perforate, 1 tava de colectare la baza Compartimentul din dreapta: 2 rafturi detasabile cu suport din plastic	Tabla din otel laminata cu plastic RAL 7035 Melamina/ PP	30379


Echipamentul interior pentru modelul cu 3 usi

Model	Material/ Culoare/ Informatii	L x D x H (mm)	Capacitatea de incarcare (kg)	Capacitate (litri)	Volum max container in dulap (l)	Cod catalog
Raft (in partea stanga)	Tabla din otel laminata cu plastic RAL 7035	465 x 350 x 20	30			30380
Insertie perforate (in partea stanga)	Tabla din otel laminata cu plastic RAL 7035	450 x 350 x 60	75			18811
Tava de colectare la baza (in partea stanga)	Tabla din otel laminata cu plastic RAL 7035	465 x 370 x 70		11	10	18810
Raft detasabil cu suport din plastic (in partea dreapta)	Melamina/ PP		25	15	13,5	30381


Accesorii pentru ambele modele

Model	Material/culoare/informatii	L x d x h (mm)	Cod catalog
Roti cu plinta (h =30 mm)	Tabla din otel laminata cu plastic RAL 7035		30374
Protectie la foc	Tabla din otel laminata cu plastic RAL 7035		30035
Suport pentru 32 de sticle (DN 40 mm)	Tabla din otel laminata cu plastic RAL 7035	210 x 440 x 30	7602
Suport pentru 32 de sticle (DN 70 mm)	Tabla din otel laminata cu plastic RAL 7035	210 x 440 x 30	7603
Suport pentru 32 de sticle (DN 90 mm)	Tabla din otel laminate cu plastic RAL 7035	210 x 440 x 30	7604


Ventilatie tehnica

Model	Material/culoare/informatii	L x d x h (mm)	Cod catalog
Unitate de extractie pentru instalarea pe perete cu monitorizarea aerului	Tabla din otel laminata cu plastic	200 x 400 x 200	24315
