PRODUCATOR :BIOLIN - SUEDIA

PRODUCATOR: BIOLIN SCIENTIFIC – KSV NIMA – SUEDIA
=================================================

MODELE
=======
CUVE MICI PENTRU FABRICAREA FILMELOR LANGMUIR – BLODGETT, COD KN 2001
CUVE MEDII PENTRU FABRICAREA FILMELOR LANGMUIR – BLODGETT, COD KN 2002
CUVE MEDII CU SISTEME LICHID-LICHID PENTRU FABRICAREA FILMELOR LANGMUIR – BLODGETT, COD KN 2007

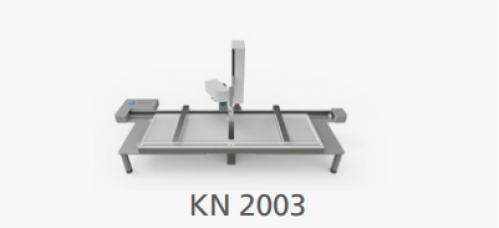

CUVE MARI PENTRU FABRICAREA FILMELOR LANGMUIR – BLODGETT, COD KN 2003
CUVE SUCCESIVE PENTRU FABRICAREA FILMELOR LANGMUIR – BLODGETT, COD KN 2006
CUVE CU PANGLICA PENTRU FABRICAREA FILMELOR LANGMUIR – BLODGETT, COD KN 2005

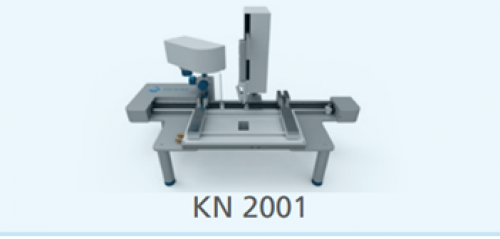

• CUVE MICI PENTRU FABRICAREA FILMELOR LANGMUIR –BLODGETT, COD KN 2001


KN 2001



Pachet complet de instrumente echipat cu scufundare pentru fabricarea de filme Langmuir și depuneri de Langmuir-Blodgett cu un Balanta de film controlat de PC și un dispozitiv de barieră pentru analiza convențională a monostratelor la interfața aer-apă. Foarte recomandat și potrivit pentru studiile în care sunt depuse filme subțiri pe un substrat solid.

În configuratie sunt incluse:

1. Unitate de interfață cu conectori gata de utilizare pentru toate modulele și accesoriile sistemului

           • Ecran LCD încorporat pentru afișarea presiunii de suprafață în timp real și a valorilor poziției barierei
           • Tastatură cu membrană rezistentă la deversare pentru controlul manual al barierelor și al benzii
           • Conexiune USB la computer
           • Controlul temperaturii subfazei (inclusiv sonda de temperatură și software, baie vândută separat)
           • Interfață pentru sonda de pH (sondă vândută separat)
           • Interfață cu agitator magnetic (agitator vândut separat)
           • Intrare analogică pentru monitorizarea semnalului tensiunii analogice externe (± 10Vdc) în timpul experimentului

2. Unitate de barieră cu compresie simetrică prin două bariere de suprafață inter-legate

           • Dimensiuni: L483 x W227 x H293 mm
           • Viteza maximă a barierei până la 270 mm / min
           • Rezoluția vitezei de barieră 0,1 mm / min


3. Balanta de film super-sensibil cu plăci Piel și Wilhelmy din hârtie (plăci incluse în pachet de început monostrat)

            • Sarcina maximă de echilibru până la 1 g
            • Rezoluție de senzor 0,1 μN / m
            • Domeniu de măsurare până la 300 mN / m

4. Partea superioara Langmuir Blodgett

             • O piesă solidă sinterizată, PTFE neperoasă
             • Suprafață 273 cm2 (L364 x W75 x H4 mm3)
             • Godeu de scufundare (L20 x W56 x H60 mm3)
             • Dimensiunea maximă a substratului T3 x W52 Hx56(mm2)
             • Volumul subfazic total 176 ml
             • Detasabila pentru scopuri de curățare sau pentru schimbul cu alte vârfuri compatibile

         5. Perechea de bariere Delrin hidrofile
         6.Dipper pentru funcționare complet automată și software controlată pentru depuneri de film LB pe substraturi solide:
             • Se montează pe un suport separat cu reglare înălțime
             • Clema suportului pentru eșantion
             • cursă maximă 80 mm
             • Interval de viteză reglabil 0,1 - 108 mm / min
          7. Completează software-ul LB pentru sistemele de operare Windows XP / Vista / 7/8/10
          8. Manual de instrucțiuni (în format PDF pe unitatea USB)
          9. Pachetul de pornire complet pentru a face primele experimente (vezi accesoriul KN 0053)


	Mic	Mediu	Lichid-Lichid Mediu	Mare	Lichid-Lichid Compresie ridicata	Compresie ridicata	Alternanta
Aria suprafetei[cm^2]	98	273	269(197*)	841	580(423*)	587	586(x2**)
Dimeniuni interioare parte superioara[L x W x H mm]	195 x 50 x 4	364 x 75 x 4	364 x 74 x 7 (364 x 54 x 10*)	580 x 145 x 4	784 x 74 x 7 (784 x 54 x 10*)	782 x 75 x 5	782 x 75 x 5 (x2**)
Raportul de compresie maxim	5.2	10.8	10.8	18	24.7	24.7	3.9
Viteza barierei[mm/min]	0.1…270	0.1…270	0.1….270	0.1….270	0.1….270	0.1..270	0.1…270
Domeniul de masurare a balantei[mN/m]	0….300	0…300	0….300	0….300	0….300	0…300	0…300
Greutatea maxima la balanta[g]	1	1	1	1	1	1	1
Rezolutia balantei[µN/m]	0.1	0.1	0.1	0.1	0.1	0.1	0.1
Langmuir prin varf	*	*	-	*	*	*	-
Volumul total al subfazei[mL]	39	109	-	336	406(212*)	293	-
Langmuir-Bloggett prin varf	*	*	*	*	_	-	*
Volumul total al subfazei	57	176	450	578	_	-	1400
Dimensioanrea godeului(L x W x H mm)	20 x 30 x 30	20 x 56 x 60	20 x 54 x 60	20 x 110 x 110	-	-	O jumatate de cerc,raza 75; adancime 74
Marimea maxima a probei (T x W x H  mm)	3 x 26 x 26 (1 inch)	3 x 52 x 56 (2 inch)	3 x 50 x 56	3 x 106 x 106 (4inch)	-	-	3 x 30 x 50 (inaltimea minima 30 mm)
Viteza de scufundare(mm/min)	0.1 …..108	0.1 ..108	0.1….108	0.1….108	-	-	0.1 …108
In partea superioara a microscopului vertical	*	_	-	-	-	-	-
In partea superioara a microscopului inversat	-	*	-	-	-	-	-
Prag de bariera	-	*	-	-	-	-	-
Compatibil cu
KSV NIMA PM-IRRAS	*	*	-	*	-	*	-
KSV NIMA ISR	-	-	-	-	*	*	-
KSV NIMA MicroBAM	-	*	-	*	-	*	*
KSV NIMA BAM	-	_	-	*	-	-	-
KSV NIMA SPOT	-	*	*	*	-	*	-

• CUVA ALTERNATIVA DE ACOPERIRE

• Cuva alternativa KSV NIMA este cuva premium Langmuir-Blodgett
• Capabila să acopere automat un substrat folosind simultan două materiale.
• Materialele pot fi depuse în orice comandă dorită

• CUVA LICHID-LICHID

• Extinde capacitatea de a utiliza atât interfețe lichid-lichid și aer-lichid
• Petrol și gaze, produse alimentare, cosmetice, farmaceutice

• CUVA DE MICROSCOPIE

• Combinați Langmuir la un microscop pentru caracterizare suplimentară
• Morfologie, modificări de fază, absorbție
• Diferite opțiuni pentru microscoape verticale și inversate

• CUVA CU COMPRESIE RIDICATA

• Raport de compresie extins
• Pentru molecule cu compresibilitate ridicată, cum ar fi fosfolipidele
• Cameră extinsă pentru a se combina cu instrumentele de caracterizare.

• CUVA DE BARIERA

• Aplicație tensioactivă pulmonară
• Alte aplicații unde sunt necesare presiuni de suprafață extrem de ridicate.

• CUVA PERSONALIZATA

•  Cuva personalizata oferita în mod regulat pentru a satisface nevoile dumneavoastră
• Dimensiuni, forme, materiale sau aplicații personalizate

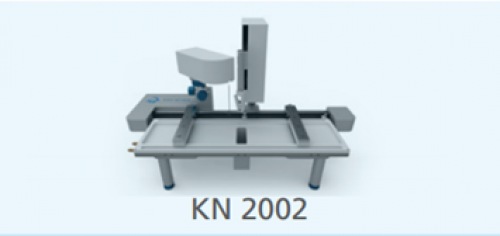

• CUVE MEDII PENTRU FABRICAREA FILMELOR LANGMUIR – BLODGETT, COD KN 2002

KN 2002



Pachet complet de instrumente echipat cu scufundare pentru fabricarea de filme Langmuir și depuneri de Langmuir-Blodgett cu un Balanta de film controlat de PC și un dispozitiv de barieră pentru analiza convențională a monostratelor la interfața aer-apă. Foarte recomandat și potrivit pentru studiile în care sunt depuse filme subțiri pe un substrat solid.

În configuratie sunt incluse:

1. Unitate de interfață cu conectori gata de utilizare pentru toate modulele și accesoriile sistemului

            • Ecran LCD încorporat pentru afișarea presiunii de suprafață în timp real și a valorilor poziției barierei
            • Tastatură cu membrană rezistentă la deversare pentru controlul manual al barierelor și al benzii
            • Conexiune USB la computer
            • Controlul temperaturii subfazei (inclusiv sonda de temperatură și software, baie vândută separat)
            • Interfață pentru sonda de pH (sondă vândută separat)
            • Interfață cu agitator magnetic (agitator vândut separat)
            • Intrare analogică pentru monitorizarea semnalului tensiunii analogice externe (± 10Vdc) în timpul experimentului

2. Unitate de barieră cu compresie simetrică prin două bariere de suprafață inter-legate

            • Dimensiuni: L483 x W227 x H293 mm
            • Viteza maximă a barierei până la 270 mm / min
            • Rezoluția vitezei de barieră 0,1 mm / min


3. Balanta de film super-sensibil cu plăci Piel și Wilhelmy din hârtie (plăci incluse în pachet de început monostrat)

            • Sarcina maximă de echilibru până la 1 g
            • Rezoluție de senzor 0,1 μN / m
            • Domeniu de măsurare până la 300 mN / m

4. Partea superioara Langmuir Blodgett

            • Opiesă solidă sinterizată, PTFE neperoasă
            • Suprafață 98 cm2 (L195 x L50 x H4 mm3)
            • Godeu de scufundare (L20 x L30 x H30 mm3)
            • Dimensiunea maximă a substratului T3 x W26 Hx26 (mm2)
            • Volumul subfazic total 57 ml
            • Detasabila pentru scopuri de curățare sau pentru schimbul cu alte vârfuri compatibile

         5. Perechea de bariere Delrin hidrofile (vă rugăm să specificați alte, dacă este nevoie, adică PTFE)
         6.Dipper pentru funcționare complet automată și software controlată pentru depuneri de film LB pe substraturi solide:
            • Se montează pe un suport separat cu reglare înălțime
            • Clema suportului pentru eșantion
            • cursă maximă 80 mm
            • Interval de viteză reglabil 0,1 - 108 mm / min
         7. Completează software-ul LB pentru sistemele de operare Windows XP / Vista / 7/8/10
         8. Manual de instrucțiuni (în format PDF pe unitatea USB)
         9. Pachetul de pornire complet pentru a face primele experimente (vezi accesoriul KN 0053)

	Mic	Mediu	Lichid-Lichid Mediu	Mare	Lichid-Lichid Compresie ridicata	Compresie ridicata	Alternanta
Aria suprafetei[cm^2]	98	273	269(197*)	841	580(423*)	587	586(x2**)
Dimeniuni interioare parte superioara[L x W x H mm]	195 x 50 x 4	364 x 75 x 4	364 x 74 x 7 (364 x 54 x 10*)	580 x 145 x 4	784 x 74 x 7 (784 x 54 x 10*)	782 x 75 x 5	782 x 75 x 5 (x2**)
Raportul de compresie maxim	5.2	10.8	10.8	18	24.7	24.7	3.9
Viteza barierei[mm/min]	0.1…270	0.1…270	0.1….270	0.1….270	0.1….270	0.1..270	0.1…270
Domeniul de masurare a balantei[mN/m]	0….300	0…300	0….300	0….300	0….300	0…300	0…300
Greutatea maxima la balanta[g]	1	1	1	1	1	1	1
Rezolutia balantei[µN/m]	0.1	0.1	0.1	0.1	0.1	0.1	0.1
Langmuir prin varf	*	*	-	*	*	*	-
Volumul total al subfazei[mL]	39	109	-	336	406(212*)	293	-
Langmuir-Bloggett prin varf	*	*	*	*	_	-	*
Volumul total al subfazei	57	176	450	578	_	-	1400
Dimensioanrea godeului(L x W x H mm)	20 x 30 x 30	20 x 56 x 60	20 x 54 x 60	20 x 110 x 110	-	-	O jumatate de cerc,raza 75; adancime 74
Marimea maxima a probei (T x W x H  mm)	3 x 26 x 26 (1 inch)	3 x 52 x 56 (2 inch)	3 x 50 x 56	3 x 106 x 106 (4inch)	-	-	3 x 30 x 50 (inaltimea minima 30 mm)
Viteza de scufundare(mm/min)	0.1 …..108	0.1 ..108	0.1….108	0.1….108	-	-	0.1 …108
In partea superioara a microscopului vertical	*	_	-	-	-	-	-
In partea superioara a microscopului inversat	-	*	-	-	-	-	-
Prag de bariera	-	*	-	-	-	-	-
Compatibil cu
KSV NIMA PM-IRRAS	*	*	-	*	-	*	-
KSV NIMA ISR	-	-	-	-	*	*	-
KSV NIMA MicroBAM	-	*	-	*	-	*	*
KSV NIMA BAM	-	_	-	*	-	-	-
KSV NIMA SPOT	-	*	*	*	-	*	-

• CUVA ALTERNATIVA DE ACOPERIRE

• Cuva alternativa KSV NIMA este cuva premium Langmuir-Blodgett
• Capabila să acopere automat un substrat folosind simultan două materiale.
• Materialele pot fi depuse în orice comandă dorită

• CUVA LICHID-LICHID

• Extinde capacitatea de a utiliza atât interfețe lichid-lichid și aer-lichid
• Petrol și gaze, produse alimentare, cosmetice, farmaceutice

• CUVA DE MICROSCOPIE

• Combinați Langmuir la un microscop pentru caracterizare suplimentară
• Morfologie, modificări de fază, absorbție
• Diferite opțiuni pentru microscoape verticale și inversate

• CUVA CU COMPRESIE RIDICATA

• Raport de compresie extins
• Pentru molecule cu compresibilitate ridicată, cum ar fi fosfolipidele
• Cameră extinsă pentru a se combina cu instrumentele de caracterizare.

• CUVA DE BARIERA

• Aplicație tensioactivă pulmonară
• Alte aplicații unde sunt necesare presiuni de suprafață extrem de ridicate.

• CUVA PERSONALIZATA

•  Cuva personalizata oferita în mod regulat pentru a satisface nevoile dumneavoastră
• Dimensiuni, forme, materiale sau aplicații personalizate

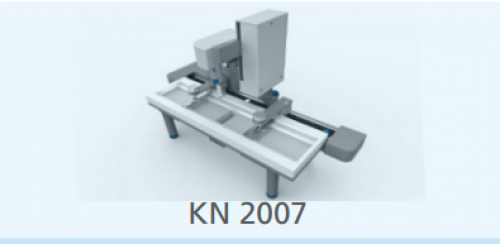

• CUVE MEDII CU SISTEME LICHID-LICHID PENTRU FABRICAREA FILMELOR LANGMUIR – BLODGETT, COD KN 2007


KN2007



Pachet complet de instrumente echipat cu scufundare pentru fabricarea de filme Langmuir și depuneri de Langmuir-Blodgett cu un Balanta de film controlat de PC și un dispozitiv de barieră pentru analiza convențională a monostratelor la interfața aer-apă. Foarte recomandat și potrivit pentru studiile în care sunt depuse filme subțiri pe un substrat solid.

În configuratie sunt incluse:

1. Unitate de interfață cu conectori gata de utilizare pentru toate modulele și accesoriile sistemului

               • Ecran LCD încorporat pentru afișarea presiunii de suprafață în timp real și a valorilor poziției barierei
               • Tastatură cu membrană rezistentă la deversare pentru controlul manual al barierelor și al benzii
               • Conexiune USB la computer
               • Controlul temperaturii subfazei (inclusiv sonda de temperatură și software, baie vândută separat)
               • Interfață pentru sonda de pH (sondă vândută separat)
               • Interfață cu agitator magnetic (agitator vândut separat)
               • Intrare analogică pentru monitorizarea semnalului tensiunii analogice externe (± 10Vdc) în timpul experimentului

2. Unitate de barieră cu compresie simetrică prin două bariere de suprafață inter-legate

               • Dimensiuni: L483 x W227 x H293 mm
               • Viteza maximă a barierei până la 270 mm / min
               • Rezoluția vitezei de barieră 0,1 mm / min


3. Balanta de film super-sensibil cu plăci Piel și Wilhelmy din hârtie (plăci incluse în pachet de început monostrat)

            • Sarcina maximă de echilibru până la 1 g
            • Rezoluție de senzor 0,1 μN / m
            • Domeniu de măsurare până la 300 mN / m

4. Partea superioara Langmuir Blodgett

            • O piesă solidă sinterizată, POM neperoasă
            • Suprafața superioară a compartimentului 269 cm2, (Lungime x Lățime x Adâncime)        = 364 x 74 x 7 mm
            • Suprafața compartimentului inferior 197 cm2, (Lungime x Lățime x Adâncime) = 364 x 54 x 10 mm
            • Dimensiuni de godeu (L20 x L54 x H60 mm3)
            • Dimensiunea maximă a eșantionului T3 x W50 x H56 mm2
            • Volumul subfazic total 450 ml
            • Detasabila pentru scopuri de curățare sau pentru schimburi cu alte vârfuri compatibile
        5. Perechea de bariere Delrin hidrofile
        6.Dipper pentru funcționare complet automată și software controlată pentru depuneri de film LB pe substraturi solide:
            • Se montează pe un suport separat cu reglare înălțime
            • Clema suportului pentru eșantion
            • cursă maximă 80 mm
            • Interval de viteză reglabil 0,1 - 108 mm / min
        7. Completează software-ul LB pentru sistemele de operare Windows XP / Vista / 7/8/10
        8. Manual de instrucțiuni (în format PDF pe unitatea USB)
        9. Pachetul de pornire complet pentru a face primele experimente (vezi accesoriul KN 0053)

	Mic	Mediu	Lichid-Lichid Mediu	Mare	Lichid-Lichid Compresie ridicata	Compresie ridicata	Alternanta
Aria suprafetei[cm^2]	98	273	269(197*)	841	580(423*)	587	586(x2**)
Dimeniuni interioare parte superioara[L x W x H mm]	195 x 50 x 4	364 x 75 x 4	364 x 74 x 7 (364 x 54 x 10*)	580 x 145 x 4	784 x 74 x 7 (784 x 54 x 10*)	782 x 75 x 5	782 x 75 x 5 (x2**)
Raportul de compresie maxim	5.2	10.8	10.8	18	24.7	24.7	3.9
Viteza barierei[mm/min]	0.1…270	0.1…270	0.1….270	0.1….270	0.1….270	0.1..270	0.1…270
Domeniul de masurare a balantei[mN/m]	0….300	0…300	0….300	0….300	0….300	0…300	0…300
Greutatea maxima la balanta[g]	1	1	1	1	1	1	1
Rezolutia balantei[µN/m]	0.1	0.1	0.1	0.1	0.1	0.1	0.1
Langmuir prin varf	*	*	-	*	*	*	-
Volumul total al subfazei[mL]	39	109	-	336	406(212*)	293	-
Langmuir-Bloggett prin varf	*	*	*	*	_	-	*
Volumul total al subfazei	57	176	450	578	_	-	1400
Dimensioanrea godeului(L x W x H mm)	20 x 30 x 30	20 x 56 x 60	20 x 54 x 60	20 x 110 x 110	-	-	O jumatate de cerc,raza 75; adancime 74
Marimea maxima a probei (T x W x H  mm)	3 x 26 x 26 (1 inch)	3 x 52 x 56 (2 inch)	3 x 50 x 56	3 x 106 x 106 (4inch)	-	-	3 x 30 x 50 (inaltimea minima 30 mm)
Viteza de scufundare(mm/min)	0.1 …..108	0.1 ..108	0.1….108	0.1….108	-	-	0.1 …108
In partea superioara a microscopului vertical	*	_	-	-	-	-	-
In partea superioara a microscopului inversat	-	*	-	-	-	-	-
Prag de bariera	-	*	-	-	-	-	-
Compatibil cu
KSV NIMA PM-IRRAS	*	*	-	*	-	*	-
KSV NIMA ISR	-	-	-	-	*	*	-
KSV NIMA MicroBAM	-	*	-	*	-	*	*
KSV NIMA BAM	-	_	-	*	-	-	-
KSV NIMA SPOT	-	*	*	*	-	*	-

• CUVA ALTERNATIVA DE ACOPERIRE

• Cuva alternativa KSV NIMA este cuva premium Langmuir-Blodgett
• Capabila să acopere automat un substrat folosind simultan două materiale.
• Materialele pot fi depuse în orice comandă dorită

• CUVA LICHID-LICHID

• Extinde capacitatea de a utiliza atât interfețe lichid-lichid și aer-lichid
• Petrol și gaze, produse alimentare, cosmetice, farmaceutice

• CUVA DE MICROSCOPIE

• Combinați Langmuir la un microscop pentru caracterizare suplimentară
• Morfologie, modificări de fază, absorbție
• Diferite opțiuni pentru microscoape verticale și inversate

• CUVA CU COMPRESIE RIDICATA

• Raport de compresie extins
• Pentru molecule cu compresibilitate ridicată, cum ar fi fosfolipidele
• Cameră extinsă pentru a se combina cu instrumentele de caracterizare.

• CUVA DE BARIERA

• Aplicație tensioactivă pulmonară
• Alte aplicații unde sunt necesare presiuni de suprafață extrem de ridicate.

• CUVA PERSONALIZATA

•  Cuva personalizata oferita în mod regulat pentru a satisface nevoile dumneavoastră
• Dimensiuni, forme, materiale sau aplicații personalizate



• CUVE MARI PENTRU FABRICAREA FILMELOR LANGMUIR – BLODGETT, COD KN 2003


KN 2003



Pachet complet de instrumente echipat cu scufundare pentru fabricarea de filme Langmuir și depuneri de Langmuir-Blodgett cu un Balanta de film controlat de PC și un dispozitiv de barieră pentru analiza convențională a monostratelor la interfața aer-apă. Foarte recomandat și potrivit pentru studiile în care sunt depuse filme subțiri pe un substrat solid.

În configuratie sunt incluse:

1. Unitate de interfață cu conectori gata de utilizare pentru toate modulele și accesoriile sistemului

            • Ecran LCD încorporat pentru afișarea presiunii de suprafață în timp real și a valorilor poziției barierei
            • Tastatură cu membrană rezistentă la deversare pentru controlul manual al barierelor și al benzii
            • Conexiune USB la computer
            • Controlul temperaturii subfazei (inclusiv sonda de temperatură și software, baie vândută separat)
            • Interfață pentru sonda de pH (sondă vândută separat)
            • Interfață cu agitator magnetic (agitator vândut separat)
            • Intrare analogică pentru monitorizarea semnalului tensiunii analogice externe (± 10Vdc) în timpul experimentului

2. Unitate de barieră cu compresie simetrică prin două bariere de suprafață inter-legate

            • Dimensiuni: L483 x W227 x H293 mm
            • Viteza maximă a barierei până la 270 mm / min
            • Rezoluția vitezei de barieră 0,1 mm / min


3. Balanta de film super-sensibil cu plăci Piel și Wilhelmy din hârtie (plăci incluse în pachet de început monostrat)

            • Sarcina maximă de echilibru până la 1 g
            • Rezoluție de senzor 0,1 μN / m
            • Domeniu de măsurare până la 300 mN / m

4. Partea superioara Langmuir Blodgett

            • O piesă solidă sinterizată, PTFE neperoasă
            • Suprafață 841 cm2 (L580 x W145 x D4 mm3)
            • Godeu de scufundare (L20 x W110 x H110 mm3)
            • Dimensiunea maximă a substratului T3 x W106 x L106 (mm2)
            • Volumul subfazic total 578 ml
            • Detasabil pentru scopuri de curățare sau pentru schimbul cu alte vârfuri compatibile

         5. Perechea de bariere Delrin hidrofile (vă rugăm să specificați alte, dacă este nevoie, adică PTFE)
         6.Dipper pentru funcționare complet automată și software controlată pentru depuneri de film LB pe substraturi solide:
            • Se montează pe un suport separat cu reglare înălțime
            • Clema suportului pentru eșantion
            • cursă maximă 80 mm
            • Interval de viteză reglabil 0,1 - 108 mm / min
         7. Completează software-ul LB pentru sistemele de operare Windows XP / Vista / 7/8/10
         8. Manual de instrucțiuni (în format PDF pe unitatea USB)
         9. Pachetul de pornire complet pentru a face primele experimente (vezi accesoriul KN 0053)

	Mic	Mediu	Lichid-Lichid Mediu	Mare	Lichid-Lichid Compresie ridicata	Compresie ridicata	Alternanta
Aria suprafetei[cm^2]	98	273	269(197*)	841	580(423*)	587	586(x2**)
Dimeniuni interioare parte superioara[L x W x H mm]	195 x 50 x 4	364 x 75 x 4	364 x 74 x 7 (364 x 54 x 10*)	580 x 145 x 4	784 x 74 x 7 (784 x 54 x 10*)	782 x 75 x 5	782 x 75 x 5 (x2**)
Raportul de compresie maxim	5.2	10.8	10.8	18	24.7	24.7	3.9
Viteza barierei[mm/min]	0.1…270	0.1…270	0.1….270	0.1….270	0.1….270	0.1..270	0.1…270
Domeniul de masurare a balantei[mN/m]	0….300	0…300	0….300	0….300	0….300	0…300	0…300
Greutatea maxima la balanta[g]	1	1	1	1	1	1	1
Rezolutia balantei[µN/m]	0.1	0.1	0.1	0.1	0.1	0.1	0.1
Langmuir prin varf	*	*	-	*	*	*	-
Volumul total al subfazei[mL]	39	109	-	336	406(212*)	293	-
Langmuir-Bloggett prin varf	*	*	*	*	_	-	*
Volumul total al subfazei	57	176	450	578	_	-	1400
Dimensioanrea godeului(L x W x H mm)	20 x 30 x 30	20 x 56 x 60	20 x 54 x 60	20 x 110 x 110	-	-	O jumatate de cerc,raza 75; adancime 74
Marimea maxima a probei (T x W x H  mm)	3 x 26 x 26 (1 inch)	3 x 52 x 56 (2 inch)	3 x 50 x 56	3 x 106 x 106 (4inch)	-	-	3 x 30 x 50 (inaltimea minima 30 mm)
Viteza de scufundare(mm/min)	0.1 …..108	0.1 ..108	0.1….108	0.1….108	-	-	0.1 …108
In partea superioara a microscopului vertical	*	_	-	-	-	-	-
In partea superioara a microscopului inversat	-	*	-	-	-	-	-
Prag de bariera	-	*	-	-	-	-	-
Compatibil cu
KSV NIMA PM-IRRAS	*	*	-	*	-	*	-
KSV NIMA ISR	-	-	-	-	*	*	-
KSV NIMA MicroBAM	-	*	-	*	-	*	*
KSV NIMA BAM	-	_	-	*	-	-	-
KSV NIMA SPOT	-	*	*	*	-	*	-

• CUVA ALTERNATIVA DE ACOPERIRE

• Cuva alternativa KSV NIMA este cuva premium Langmuir-Blodgett
• Capabila să acopere automat un substrat folosind simultan două materiale.
• Materialele pot fi depuse în orice comandă dorită

• CUVA LICHID-LICHID

• Extinde capacitatea de a utiliza atât interfețe lichid-lichid și aer-lichid
• Petrol și gaze, produse alimentare, cosmetice, farmaceutice

• CUVA DE MICROSCOPIE

• Combinați Langmuir la un microscop pentru caracterizare suplimentară
• Morfologie, modificări de fază, absorbție
• Diferite opțiuni pentru microscoape verticale și inversate

• CUVA CU COMPRESIE RIDICATA

• Raport de compresie extins
• Pentru molecule cu compresibilitate ridicată, cum ar fi fosfolipidele
• Cameră extinsă pentru a se combina cu instrumentele de caracterizare.

• CUVA DE BARIERA

• Aplicație tensioactivă pulmonară
• Alte aplicații unde sunt necesare presiuni de suprafață extrem de ridicate.

• CUVA PERSONALIZATA

•  Cuva personalizata oferita în mod regulat pentru a satisface nevoile dumneavoastră
• Dimensiuni, forme, materiale sau aplicații personalizate

• CUVE SUCCESIVE PENTRU FABRICAREA FILMELOR LANGMUIR – BLODGETT, COD KN 2006

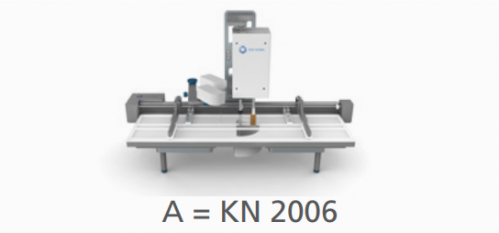

KN 2006



Sistem de combinație de strat alternativ de înaltă performanță. Instrument controlat de PC pentru depunerea nesupravegheată a filmelor alternative Langmuir-Blodgett, depunerea monostratelor și experimentele cu film Langmuir.

În configuratie sunt incluse:

1. Unitate de interfață cu conectori gata de utilizare pentru toate modulele și accesoriile sistemului

                 • Ecran LCD încorporat pentru afișarea presiunii de suprafață în timp real și a valorilor poziției barierei
                 • Tastatură cu membrană rezistentă la deversare pentru controlul manual al barierelor și al benzii
                 • Conexiune USB la computer
                 • Controlul temperaturii subfazei (inclusiv sonda de temperatură și software, baie vândută separat)
                 • Interfață pentru sonda de pH (sondă vândută separat)
                 • Interfață cu agitator magnetic (agitator vândut separat)
                 • Intrare analogică pentru monitorizarea semnalului tensiunii analogice externe (± 10Vdc) în timpul experimentului

2.  2 x Unitate de barieră cu compresie simetrică prin două bariere de suprafață inter-legate

                 • Viteza maximă a barierei până la 270 mm / min
                 • Rezoluția vitezei de barieră 0,1 mm / min


3. 2 x Balanta de film super-sensibil cu plăci Piel și Wilhelmy din hârtie (plăci incluse în pachet de început monostrat)

                  • Sarcina maximă de echilibru până la 1 g
                  • Rezoluție de senzor 0,1 μN / m

4. Partea superioara Langmuir Blodgett

                  • O piesă solidă sinterizată, PTFE neperoasă
                  • Suprafață 587 cm2 (L782 x L75 x D5 mm3)
                  • Inghetarea dimensiunilor godeului pe compartiment, jumătate cerc; Raza 75 mm și adâncimea 74 mm
                  • Dimensiunea maximă a eșantionului 3 mm (T) x 30 mm (L) x 50 mm (H), înălțimea minimă a eșantionului este de 30 mm
                  • Volumul subfazic total 1400 ml
                  •Detasabil pentru scopuri de curățare sau pentru schimburi cu alte vârfuri compatibile
         5. Perechea de bariere Delrin hidrofile (vă rugăm să specificați alte, dacă este nevoie, adică PTFE)
         6.Dipper pentru funcționare complet automată și software controlată pentru depuneri de film LB pe substraturi solide:
                  • Se montează pe un suport separat cu reglare înălțime
                  • Clema suportului pentru eșantion
                  • cursă maximă 80 mm
                  • Interval de viteză reglabil 0,1 - 108 mm / min
          7. Completează software-ul LB pentru sistemele de operare Windows XP / Vista / 7/8/10
          8. Manual de instrucțiuni (în format PDF pe unitatea USB)
          9. Pachetul de pornire complet pentru a face primele experimente (vezi accesoriul KN 0053)

	Mic	Mediu	Lichid-Lichid Mediu	Mare	Lichid-Lichid Compresie ridicata	Compresie ridicata	Alternanta
Aria suprafetei[cm^2]	98	273	269(197*)	841	580(423*)	587	586(x2**)
Dimeniuni interioare parte superioara[L x W x H mm]	195 x 50 x 4	364 x 75 x 4	364 x 74 x 7 (364 x 54 x 10*)	580 x 145 x 4	784 x 74 x 7 (784 x 54 x 10*)	782 x 75 x 5	782 x 75 x 5 (x2**)
Raportul de compresie maxim	5.2	10.8	10.8	18	24.7	24.7	3.9
Viteza barierei[mm/min]	0.1…270	0.1…270	0.1….270	0.1….270	0.1….270	0.1..270	0.1…270
Domeniul de masurare a balantei[mN/m]	0….300	0…300	0….300	0….300	0….300	0…300	0…300
Greutatea maxima la balanta[g]	1	1	1	1	1	1	1
Rezolutia balantei[µN/m]	0.1	0.1	0.1	0.1	0.1	0.1	0.1
Langmuir prin varf	*	*	-	*	*	*	-
Volumul total al subfazei[mL]	39	109	-	336	406(212*)	293	-
Langmuir-Bloggett prin varf	*	*	*	*	_	-	*
Volumul total al subfazei	57	176	450	578	_	-	1400
Dimensioanrea godeului(L x W x H mm)	20 x 30 x 30	20 x 56 x 60	20 x 54 x 60	20 x 110 x 110	-	-	O jumatate de cerc,raza 75; adancime 74
Marimea maxima a probei (T x W x H  mm)	3 x 26 x 26 (1 inch)	3 x 52 x 56 (2 inch)	3 x 50 x 56	3 x 106 x 106 (4inch)	-	-	3 x 30 x 50 (inaltimea minima 30 mm)
Viteza de scufundare(mm/min)	0.1 …..108	0.1 ..108	0.1….108	0.1….108	-	-	0.1 …108
In partea superioara a microscopului vertical	*	_	-	-	-	-	-
In partea superioara a microscopului inversat	-	*	-	-	-	-	-
Prag de bariera	-	*	-	-	-	-	-
Compatibil cu
KSV NIMA PM-IRRAS	*	*	-	*	-	*	-
KSV NIMA ISR	-	-	-	-	*	*	-
KSV NIMA MicroBAM	-	*	-	*	-	*	*
KSV NIMA BAM	-	_	-	*	-	-	-
KSV NIMA SPOT	-	*	*	*	-	*	-

• CUVA ALTERNATIVA DE ACOPERIRE

• Cuva alternativa KSV NIMA este cuva premium Langmuir-Blodgett
• Capabila să acopere automat un substrat folosind simultan două materiale.
• Materialele pot fi depuse în orice comandă dorită

• CUVA LICHID-LICHID

• Extinde capacitatea de a utiliza atât interfețe lichid-lichid și aer-lichid
• Petrol și gaze, produse alimentare, cosmetice, farmaceutice

• CUVA DE MICROSCOPIE

• Combinați Langmuir la un microscop pentru caracterizare suplimentară
• Morfologie, modificări de fază, absorbție
• Diferite opțiuni pentru microscoape verticale și inversate

• CUVA CU COMPRESIE RIDICATA

• Raport de compresie extins
• Pentru molecule cu compresibilitate ridicată, cum ar fi fosfolipidele
• Cameră extinsă pentru a se combina cu instrumentele de caracterizare.

• CUVA DE BARIERA

• Aplicație tensioactivă pulmonară
• Alte aplicații unde sunt necesare presiuni de suprafață extrem de ridicate.

• CUVA PERSONALIZATA

•  Cuva personalizata oferita în mod regulat pentru a satisface nevoile dumneavoastră
• Dimensiuni, forme, materiale sau aplicații personalizate

• CUVE CU PANGLICA PENTRU FABRICAREA FILMELOR LANGMUIR – BLODGETT, COD KN 2005

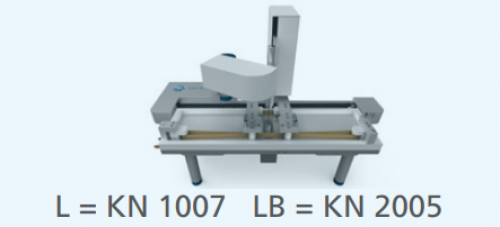

KN 2005




Pachet (KSV NIMA Langmuir Small) complet de instrumente echipat pentru realizarea filmelor Langmuir  cu un echilibru de film controlat de PC și un dispozitiv de barieră pentru analiza convențională si de inalta presiune a monostratelor la interfața aer-apă. Foarte recomandat și potrivit pentru studii unde este necesara o presiune de suprafata ridicata.

În configuratie sunt  incluse:
1. Unitate de interfață cu conectori gata de utilizare pentru toate modulele și accesoriile sistemului
         • Ecran LCD încorporat pentru afișarea in timp real a presiunii suprafeței  și valorile poziției barierei
         • Tastatură cu membrană rezistentă la deversare pentru controlul manual al barierelor și al benzii
         • Conexiune USB la computer
         • Controlul temperaturii subfazei (inclusiv sonda de temperatură și software, baie vândută separat)
         • Interfață pentru sonda de pH (sondă vândută separat)
         • Interfață cu agitator magnetic (agitator vândut separat)
         • Intrare analogică pentru monitorizarea semnalului tensiunii analogice externe (± 10Vdc) în timpul experimentului

2. Unitate de barieră cu compresie simetrica prin două bariere de suprafață inter-legate
         • Dimensiuni: L483 x W227 x H293 mm
         • Viteza maximă a barierei până la 270 mm / min
         • Rezoluție de viteză a barierei 0,1 mm / min
         • Rezoluție de poziție a barierei 0,01 mm

3. Balanta de film super sensibil cu plăci Wilhelmy Pt- și Hârtie (plăci incluse în pachetul de pornire monostrat)
         • Sarcina maximă de echilibru până la 1 g
         • Rezoluție de senzor 0,1 µN / m
         • Domeniu de măsurare până la 300 mN / m


4. Partea superioara a Langmuir prin cuva
         • O piesă solidă sinterizată, PTFE neperoasă

    • Suprafața maximă la extindere 148,4 cm2

           (distanța dintre suporturile de panglici metalice 213mm, lățimea panglicii 67 mm)
        • Suprafața minimă la comprimare 40,5cm2
           (distanța dintre suporturile de panglici metalice 52mm, lățimea panglicii 67 mm)

• Suprafata totala din partea superioara a cuvei  322 cm2 (L 358 x L90 x H10)
• Godeu de scufundare  (L20 x W56 x H65 mm3)
• Dimensiunea maxima a esantionului T3 x W 52 x H63 mm2

        • Volumul subfazei cu cuva  umplut până la mijlocul panglicii: 226 ml
            Volumul subfazic total 387 ml
         • Cuva detasabila pentru scopuri de curățare sau pentru schimb cu alte vase compatibile
         • 5 panglici rezistente din fibre de sticlă acoperite cu PTFE
         • Set de suporturi de panglică hidrofobe pe bază de PTFE
5. Software complet LB pentru sistemele de operare Windows XP / Vista / 7/8/10
6. Manual de instrucțiuni (în format PDF pe unitatea USB)
7. Pachetul de pornire complet pentru a face primele experimente (vezi accesoriul KN 0053)

	Mic	Mediu	Lichid-Lichid Mediu	Mare	Lichid-Lichid Compresie ridicata	Compresie ridicata	Alternanta
Aria suprafetei[cm^2]	98	273	269(197*)	841	580(423*)	587	586(x2**)
Dimeniuni interioare parte superioara[L x W x H mm]	195 x 50 x 4	364 x 75 x 4	364 x 74 x 7 (364 x 54 x 10*)	580 x 145 x 4	784 x 74 x 7 (784 x 54 x 10*)	782 x 75 x 5	782 x 75 x 5 (x2**)
Raportul de compresie maxim	5.2	10.8	10.8	18	24.7	24.7	3.9
Viteza barierei[mm/min]	0.1…270	0.1…270	0.1….270	0.1….270	0.1….270	0.1..270	0.1…270
Domeniul de masurare a balantei[mN/m]	0….300	0…300	0….300	0….300	0….300	0…300	0…300
Greutatea maxima la balanta[g]	1	1	1	1	1	1	1
Rezolutia balantei[µN/m]	0.1	0.1	0.1	0.1	0.1	0.1	0.1
Langmuir prin varf	*	*	-	*	*	*	-
Volumul total al subfazei[mL]	39	109	-	336	406(212*)	293	-
Langmuir-Bloggett prin varf	*	*	*	*	_	-	*
Volumul total al subfazei	57	176	450	578	_	-	1400
Dimensioanrea godeului(L x W x H mm)	20 x 30 x 30	20 x 56 x 60	20 x 54 x 60	20 x 110 x 110	-	-	O jumatate de cerc,raza 75; adancime 74
Marimea maxima a probei (T x W x H  mm)	3 x 26 x 26 (1 inch)	3 x 52 x 56 (2 inch)	3 x 50 x 56	3 x 106 x 106 (4inch)	-	-	3 x 30 x 50 (inaltimea minima 30 mm)
Viteza de scufundare(mm/min)	0.1 …..108	0.1 ..108	0.1….108	0.1….108	-	-	0.1 …108
In partea superioara a microscopului vertical	*	_	-	-	-	-	-
In partea superioara a microscopului inversat	-	*	-	-	-	-	-
Prag de bariera	-	*	-	-	-	-	-
Compatibil cu
KSV NIMA PM-IRRAS	*	*	-	*	-	*	-
KSV NIMA ISR	-	-	-	-	*	*	-
KSV NIMA MicroBAM	-	*	-	*	-	*	*
KSV NIMA BAM	-	_	-	*	-	-	-
KSV NIMA SPOT	-	*	*	*	-	*	-

• CUVA ALTERNATIVA DE ACOPERIRE

• Cuva alternativa KSV NIMA este cuva premium Langmuir-Blodgett
• Capabila să acopere automat un substrat folosind simultan două materiale.
• Materialele pot fi depuse în orice comandă dorită

• CUVA LICHID-LICHID

• Extinde capacitatea de a utiliza atât interfețe lichid-lichid și aer-lichid
• Petrol și gaze, produse alimentare, cosmetice, farmaceutic

• CUVA DE MICROSCOPIE

• Combinați Langmuir la un microscop pentru caracterizare suplimentară
• Morfologie, modificări de fază, absorbție
• Diferite opțiuni pentru microscoape verticale și inversate

• CUVA CU COMPRESIE RIDICATA

• Raport de compresie extins
• Pentru molecule cu compresibilitate ridicată, cum ar fi fosfolipidele
• Cameră extinsă pentru a se combina cu instrumentele de caracterizare.

• CUVA DE BARIERA

• Aplicație tensioactivă pulmonară
• Alte aplicații unde sunt necesare presiuni de suprafață extrem de ridicate.

• CUVA PERSONALIZATA

•  Cuva personalizata oferita în mod regulat pentru a satisface nevoile dumneavoastră
• Dimensiuni, forme, materiale sau aplicații personalizate
