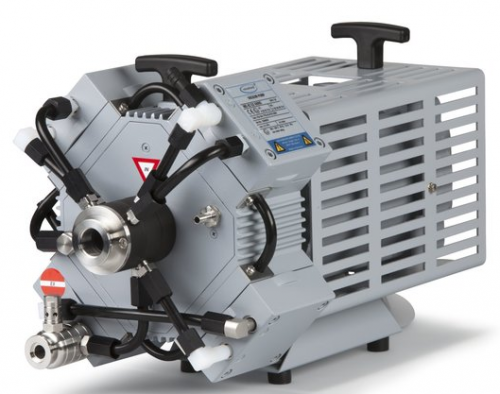

Vacuubrand MD 4C EX VARIO este o pompă de vid chimică cu patru capete și trei trepte, proiectată pentru controlul debitului prin variația turației motorului. Camera de pompare are conformitate ATEX II 2G IIC T3 X, iar motorul este II 2G Ex d IIB T4 Gb. Pompa este livrată fără controler de vid integrat.
Cu noile pompe cu membrană chimică ATEX VARIO® și sistemele de vid, vidul poate fi controlat cu precizie de viteza motorului. Pompa VARIO® este acționată de o linie de semnal de control suplimentară. Controlerul de vid opțional CVC 3000, cu accesoriile de sistem (modul I/O, amplificator de alimentare/izolare) și senzorul de vid ATEX, permite evaporări complet automate fără a fi nevoie de setări de parametri sau de programare de utilizator. Cu ajutorul controlului adaptiv, controlerul găsește independent presiunea de fierbere și reglează vidul în mod continuu și optim în funcție de presiunea vaporilor.
Controlerul de vid și accesoriile sistemului se instalează într-o zonă nepericuloasă.
Caracteristici de performanță
- Timpi scurți de proces datorită controlului de vid VARIO® fără histerezis.
- Pompa VARIO® funcționează la cerere doar cât de repede este necesar – consum minim de energie, intervale extinse de întreținere, funcționare silențioasă.
- Controler de vid CVC 3000 (opțional) pentru control precis al vidului și procese complet automate.
- Accesorii complete: modul I/O, amplificator de alimentare/izolare și senzor de vid ATEX – dintr-o singură sursă.
Selecție și utilizare
Modelul este potrivit când instalația anti-ex trebuie comandată prin semnal 4-20 mA și când un debit de 3,7 m³/h acoperă procesul. Pentru reglare automată se folosesc controlerul CVC 3000, modulul de intrare-ieșire, amplificatorul izolator și senzorul ATEX menționate ca accesorii. Controlerul și accesoriile se instalează în zonă nepericuloasă. Racordurile KF DN 25 și KF DN 16 trebuie corelate cu instalația existentă.
Date tehnice
- Patru capete / trei trepte; debit maxim 3,7 m³/h.
- Vid final: 3 mbar; cu balast de gaz: 10 mbar.
- Turație: 30-1500 min⁻¹; comandă 4-20 mA.
- Rata vitezei (turație nominală maximă): 1500 min⁻¹.
- Semnal de control: buclă de curent 4-20 mA (4 mA = 0 rpm; 20 mA = 1500 rpm); cablu de rețea și de semnal: 10 m, fără priză.
- Admisie KF DN 25; evacuare KF DN 16.
- Motor 0,25 kW; protecție IP 54; nivel sonor 42 dB(A).
- Domeniu ambiant de operare: 10-40 °C.
- Dimensiuni: 469 × 265 × 305 mm; greutate aproximativă: 28 kg.
Accesorii
- Tub din PTFE KF DN 16 (1000 mm): 20686031
- Tub PTFE KF DN 25 (1000 mm): 20686033
- Modul I/O analogic VACUU·BUS 4-20mA / 0-10V: 20635425
- Conditioner de semnal 0-10V / 4-20mA: 20635426
- Amplificator izolator putere/intrare 4-20mA: 20635427
- Senzor de vid ATEX ±1 mbar 4-20mA: 20635423
- Senzor de vid ATEX ±3 mbar 4-20mA: 20635424
- Controler de vid CVC 3000: 20635028 + 20612090
- Cablu VACUU·BUS® tată 2 m: 20612462
