Echipamente / Aparate pentru cercetare in nanotehnologie / Microscoape pentru unghiul Brewster
SOLICITA OFERTA

Microscoape pentru unghiul Brewster

PRODUCATOR: BIOLIN SCIENTIFIC – KSV NIMA – SUEDIA
=================================================

- MODELE: KSV NIMA BAM, KSV NIMA MICROBAM

Model: KSV NIMA BAM

Aceste microscoape Brewster Angle permit observarea monostraturilor, in mod normal la interfata aer-apa utilizand cuvele Langmuir. Vor crea o imagine a suprafetei prin detectarea schimbarilor in cazul indicelui de refractie la suprafata apei in prezenta moleculelor de surfactant. Va da informatii referitoare la omogenitate, comportamentul fazei si morfologia filmului.

Aplicatii:
Microscaoapele Brewster Angle (BAM) permit vizualizarea monostraturilor Langmuir sau a adsorbantei filmelor la inerfata aer-apa. In conjuctie cu cuvele pentru depozitele de filme Langmuir, permit studiul:
* comportamentul monostraturilor / a filmului
Este posibil sa observati schimbarile fazei, separarea fazei, dimensiunea dominanata, forma si pachetul
* omogenitate monostrat / film
Combinat cu sistemele KSV NIMA L & LB, observarea este facuta in timpul comprimarii / maririi presiunii la suprafata.
* influenta conditiilor subfazei pentru structurile filmului
Observati si studiati monostratul / filmul in diferite conditii ale subfazei inclusiv concentratia sarurilor, pH-ul si temperatura (de ex. izotema de adsorbtie a lui Gibbs).
* monitorizarea recatiilor la suprafata
De ex., reactii fotochimice, reactii de polimerizare cat si cinetica enzimelor pot fi urmarite in timp real.
* monitorizarea si detectarea materialelor active la suprafata
De ex, adsorbtia proteinelor etc.

BAMs a fost propiectat la inceput pentru interfata aer-apa. Totusi, in anumite conditii KSV NIMA BAM poate fi utilizata la interfate de genul aer – sticla.

Principiul de operare
Microscoapele Brewster angle vor utiliza urmatorul fapt: atunci cand lumina p-polarizata este ghidata spre interfata aer- apa, nu apare nici o reflectie la anumite unghiuri de incidenta. Acest unghi, unghiul Brewster, este determinat de legea Snell si va depinde de indicii de refractie pentru materialele din sistem.

Legea lui Snell:  tan a = n2/ n1

acolo unde ά este unghiul Brewster, n1 este indicele de refractie al aerului (- 1) si n2 este indicele de refractie al apei (- 1.33).

Unghiul Brewster pentru interfata aer-apa este de aproximativ 530, si in aceste conditii, imaginea unei suprafete de apa pura apare neagra si nu va reflecta lumina. Un material suplimentar la interfata aer-apa va modifica indicele de refractie local RI, si va permite, unei suprafete mici de lumina sa se reflecte si sa fie afista impreuna cu imaginea. Imaginea afisata contine zone pentru verificarea stralucirii determinate de moleculele de particule si densitatile in zona de prelevare.

KSV NIMA ofera doua tipuri de microscoape Brewster Angle, modelul avansat KSV NIMA BAM si modelul compact KSV NIMA MICROBAM.

KSV NIMA BAM
KSV NIMA BAM reprezinta ultimele instrumente BAM ce permit o rezolutie foarte mare si o foiaclizare in timp real a imaginii pentru monostraturi. KSV NIMA BAM va da o imagine nedistorsionata spre diferenta de BAMs. Un sistem de ridicare pe verticala precis permite o ozitionare fina pentru focalizarea intregii suprafete. Un sistem de izolare activ este integrat la KSV NIMA BAM pentru a elimina vibratiile cuzate de mediul inconjurator ( de ex. aer conditionat, trafic etc.)

O camera de performanta mare si un algoritm dedicat de calibrare permite masuratori cantitative ale cineticii de adsorbtie. KSV NIMA BAM este echipat cu un analizor motorizat pentru vizualizarea anizotropiei optic datorita orientarii domeniului mare molecular pentru monostraturi.
Softul ofera o analiza avansata a imaginilor si a functiilor proceselor. O cuva pentru depozite de filme Langmuir poate fi utilzata impreuna cu KSV NIMA BAM pentru controlul monostratului densitatii pachetului si inregistrarea presiunii la suprafata. Depozitele compatibile Langmuir-Blodgett si cele Langmuir cu cuve de dimesiuni mari sunt recomandate pentru aceste sisteme. Un calculator PC este inclus la acest instrument.

Avantajele produsului:
  • o rezolutie foarte buna (2 μm) si o imagine de calitate inalta
  • o rezolutie faorte buna in domeniul de microscopie Brewster Angle
  • sistem de focalizare unic si imagini in timp mreal la 20-35 ft
  • vizualizarea probelor in timp real
  • o integrare usoara a cuvelor mari pentru depozite Langmuir si Langmuir Blodgett
  • o analiza avansata a imaginii si procesarea lor pentru selectarea simpla a domenilor pentru obtinerea unor dimensiuni cat mai bune;
  • un unghi incident ajustabil (52 – 570) ce permite masuratori cu substartul solid dielectric precum sticla tip cuart
  • imaginile straturilor anizotopice
  • control de la distanta al aparatului

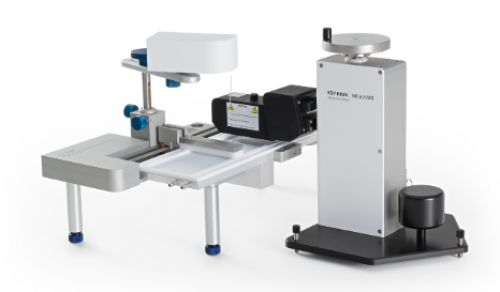

KSV NIMA MICROBAM
KSV NIMA MICROBAM este un instrument usor de utilizat pentru imagini ale monostratului la interfata aer-apa. Calitatea excelenta a imaginii cat si rezolutia foarte buna sunt suficiente pentru majoritatea aplicatiilor si pentru carcaterizarea filmelor.Permite: observarea in timp real cat si inregistrarea structurii filmelor.

KSV NIMA MICROBAM poate fi utilizata impreuna cu majoritatea sistemelor KSV NIMA Langmuir si Langmuir Blodgett, cu cuve de dimensiuni medii, Mari sau cu compresie inalta. MICROBAM cat si cuvele pot fi conectate la obtienerea imaginilor automat drept functie sau timp la presiunea de suprafata. Instrumentul poate fi pozitionat si poate monitoriza ajustarea inaltimii cu capul de masurare.

KSV NIMA MICROBAM ar trebui utilizata impreuna cu KSV NIMA L & LB. Softul MICROBAM permite ajustarea imaginilor si exportarea lor. Poate fi utilizat fie cu un PC sau cu un laptop cu un port USB.

Avantajele produsului:
* o rezolutie apropiata (12 μm) pentru majoritatea aplicatiilor
* instrument compact cu o baza de dimensiuni reduse
* vizulaizare in timp real a probelor
* un cost efectiv mic inclusiv cu softul utilizat
* un instrument usor de utilizat cu ajustari simple
* compatibil cu majoritatea cuvelor KSV NIMA L & LB

Specificatii tehnice:
model KSV NIMA BAM KSV NIMA MICROBAM
Domeniu unghi de incidenta (0) 52...57, motorizarea cu o rezolutie de 0.0010 53 fix
Putere sursa de lumina (mW) 50 50
Lungime de unda sursa de lumina (nm) 658 659
Rezolutie imagine (μm) 2 conform criteriului lui Rayleigh 12 conform criteriului lui Rayleihg
Domeniul de vizualizare (μm) 720 x 400 3600 x 4000
Polarizare Glan-Thampson prisma, motorizata, rezolutia de 0.0010 Fixa (p-polarizare pentru fascicula)
Analizor Motorizat, rezolutie 0.0010 fixa
Camera camera CCD, 1360 x 1024 pixeli, 20-35 fps, timp de expunere ajustabil, deformare imagine din punct de vedere geometric, imagini cu format diferit, determinari diferite pentru dimensiunea particulelor variatii dedicate functiilor de procesare a imaginii: contrast profil, filtarre, determinarea dimensiunii particulelor
Dimensiuni (H x L x l, in cm) instrument: 65 x 85 x 47
Capul de masurare: 25 x 45 x 10
Instrument: 40.2 x 22 x 27.2
Capul de masurare: 7.2 x 5.7 x 16.2
Alimentare 100-240 V, 50/60 Hz 100-240 V, 50/60 Hz
Compatibilitate cu cuvele L & LB KSV NIMA L & LB
cu cuve de dimensiuni mari
KSV NIMA L & LB cu cuve de dimensiuni medii, mari si de compresie inalta
Greutate (kg) 45 10

Ghid de comanda:
Cod producator Descriere Cod SEPADIN
KSV NIMA BAM Microscop pentru unghiul Brewster 311-203
KSV NIMA MIcroBAM Microscop pentru unghiul Brewster 311-204
Accesorii
CABI-LARGE cabinet pentru KSV NIMA sistem: HC, LL, PM-IRRAS, ISR, UltraBAM si MicroBAM 311-226
AVS-LARGE sistem mare activ de izolare 311-178
KN BAM Plate placa din sticla neagra 311-196
